IE4300U-8E-H1 8 口千兆 VLAN划分

H3C IE4300U-8E-H1支持SNMP协议，可以监控你关心的几乎所有运行状态信息。可监控的信息包括：

• 核心硬件状态：设备型号、槽位信息、CPU使用率、内存使用情况、电源和风扇运行状态等。

• 温度信息：系统及各传感器的当前温度。

• 设备序列号。

• 端口状态：端口UP/DOWN、端口流量等。

• 告警信息：作为Trap主动推送，无需轮询，以便及时发现异常。

要将状态信息发送到电脑，需要同时在交换机和电脑上进行配置。

第一步：交换机侧配置SNMP

通过Console线或Telnet连接到交换机，在命令行界面按以下步骤配置。

1. 开启SNMP Agent服务

   <H3C> system-view
   [H3C] snmp-agent

2. 配置SNMP版本（v2c 或 v3）

   • 方案A：配置SNMPv2c（配置相对简单，安全性较低）

     [H3C] snmp-agent sys-info version v2c

     [H3C] snmp-agent community read public # 设置只读团体名为public

   • 方案B：配置SNMPv3（推荐，安全性高）

     [H3C] snmp-agent sys-info version v3

     [H3C] snmp-agent group v3 monitorv3 privacy read-view iso # 创建组
     [H3C] snmp-agent usm-user v3 monitor monitorv3 authentication-mode md5 AuthPass123 privacy-mode des56 PrivPass123
   • 请根据安全需求修改认证密码AuthPass123和加密密码PrivPass123。

3. （可选）限制管理IP
   出于安全考虑，可以限制只有特定IP才能访问。

   [H3C] acl basic 2000

   [H3C-acl-ipv4-basic-2000] rule permit source 192.168.1.100 0 # 替换为你电脑的IP
   [H3C-acl-ipv4-basic-2000] quit
   [H3C] snmp-agent community read public acl 2000 # 将ACL应用到SNMP配置

4. （可选）配置SNMP Trap告警
   配置后，设备会在端口状态变化等事件发生时主动发送告警。

   [H3C] snmp-agent trap enable

   [H3C] snmp-agent target-host trap address udp-domain 192.168.1.100 params securityname public v2c

第二步：电脑侧安装监控软件

在电脑上安装支持SNMP的网络监控软件。这里推荐几款主流软件：

配置好SNMP后，在监控软件中通过添加“SNMP设备”，填入交换机的IP和配置的团体名/用户名密码，即可自动获取设备状态信息并生成可视化报表。

核心结论

✅ 自检与状态查看能力

• 硬件自检：启动时自动对 CPU、内存、端口、电源等关键部件做上电自检，异常会触发面板 Diag 红灯常亮，正常则指示灯灭。
• 状态查看：
  • 本地：Web 首页「设备信息」可看 CPU / 内存 / 温度 / 端口状态，「端口统计」看收发错包H3C。
  • 远程：配置管理 IP 后，本地计算机浏览器访问该 IP，即可查看实时状态H3C。
• 环路检测：支持「环路检测」与「环路保护」，检测到环路会在端口状态栏标红，环路保护可自动阻塞端口防风暴H3C。

🛠️ 快速配置步骤（Web 端）

1. 接入 Web 管理

1. PC 与交换机任意 LAN 口直连，手动设 IP 为 192.168.0.xxx/24（与默认管理网段同）H3C。
2. 浏览器访问 http://192.168.0.233，账号 / 密码默认 admin/admin，首次登录建议改密H3C。

2. 配置管理 IP（远程查看必备）

1. 进入「系统管理 → IP 设置」H3C。
2. 填写 IP 地址、子网掩码、网关，勾选「管理 VLAN」（按需），点「提交」H3C。
3. PC 改回同网段，即可通过新 IP 远程访问。

3. 查看实时状态

• 首页「设备信息」：看型号、固件、CPU / 内存利用率、温度、端口状态H3C。
• 「监测管理 → 端口统计」：看各端口收发字节、错包、丢包等统计H3C。
• 「监测管理 → 环路预防」：开启环路检测 / 保护，设检测间隔（默认 2 秒）、恢复时间（默认 10 秒）H3C。

4. 自检与故障定位

• 面板 Diag 灯灭= 自检正常；红灯常亮= 自检异常或硬件告警（如高温）。
• 异常时可在「监测管理 → 线缆诊断」做链路检测，定位网线 / 端口问题H3C。

📌 同品牌替代型号（需更强网管）

第一，打开你的电脑，在浏览器输入知了社区，找到这个帖子，要么在别人下面评论，要么点我的头像。

第二，这台是无管理交换机，不支持SNMP协议监控。

第三，支持的就是snmp协议监控呗，标准协议就是这个，也不可能单独为你去开发一个私有协议，你自己开发的软件支持snmp就行了。

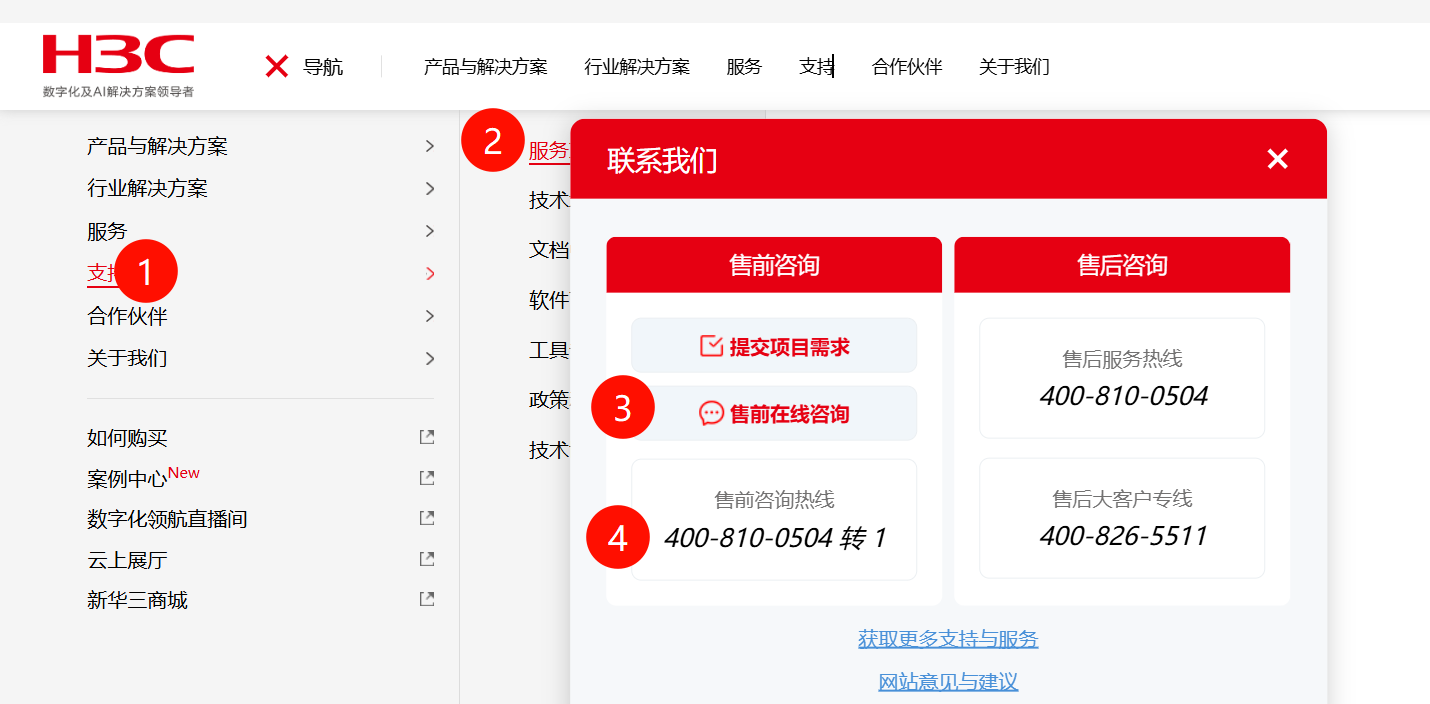

第四，型号推荐建议联系售前，不过也大概率只推snmp的交换机给你，因为你没多大量(设备)。电话和在线都行。
