WA6522H-D是否支持IPTV透传

物联网

20小时前提问

0关注
0收藏，59浏览

zhiliao_17svWL

zhiliao_17svWL 二段

粉丝：0人关注：0人

问题描述：

之前客户用的6520H H20这个型号做的IPTV透传，现在想换一种型号，我们准备用WA6522H-D这个型号，看能否支持。

以下配置文档这个是他们用WA6520H H20这个AP做的测试方案，能实现这个功能。

单线复用（数据 + IPTV）方案设计与测试文档

一、需求分析当前项目为一栋新装修的培训宿舍，每个房间仅有单根网线入户，需要同时承载以下业务：无线数据网络（办公 / 上网） IPTV 电视业务（电视机通过有线网口接入）由于房间只有一根网线，需要实现单线复用（Data + IPTV）。

二、设备环境设备类型型号 AC控制器面板AP WX3540X WA6520H H20 接入交换机 IPTV网络 S5135S 独立 IPTV 交换机

三、方案设计采用面板 AP（WA6520H H20）作为房间接入设备，实现数据与 IPTV 的分流。设计思路

1. AP 通过上联口连接接入交换机（Trunk）

2. 接入交换机打通：数据 VLAN IPTV VLAN

3. AP 下联口用于连接电视机

4. AP 下联口划分到 IPTV VLAN

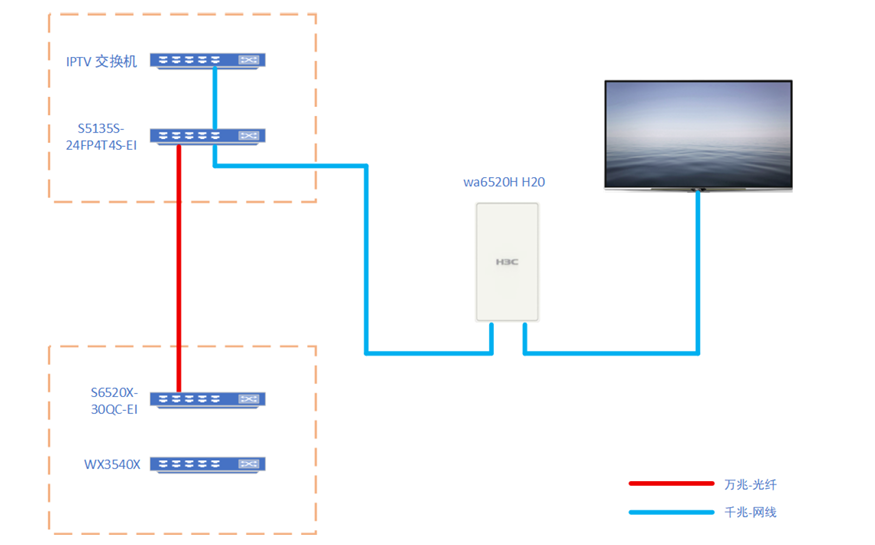

四、业务拓扑

五、测试方案 AC（WX3540X）配置

# map 文件内容 iptv_ap.txt

system-view

vlan 150

interface GigabitEthernet 1

port link-type access

port access vlan 150

undo poe enable

stp edged-port

quit

iptv_ap.txt 上传到 AC

system-view #

第一步：创建全局 VLAN 150

vlan 150 description IPTV_Room

quit

#第二步：创建并克隆组配置

wlan ap-group iptv_wlan_23

vlan 1

wlan radio-load-balance overload-5g ssid-hide disable

rrop anti-bmc default-action deny

rrop anti-bmc broadcast rate-limit enable

rrop anti-bmc multicast rate-limit enable

rrop anti-bmc broadcast rate-limit pps 50

rrop anti-bmc multicast rate-limit pps 50

radio 2.4g

radio enable

service-template 1 vlan 100

radio 5g

radio enable

channel band-width 20

service-template 1 vlan 100

radio 6g

# 继承原有型号配置并加入 Map 文件

ap-model WA6520H

configuration-profile WA6520H #

下发 IPTV 网口配置

map-configuration flash:/iptv_ap.txt

radio 1 radar-detect disable

option keep-active enable

option client reject enable rssi 20

sacp anti-sticky enable rssi 25 interval 2

radio 2

rate mandatory 11

rate supported 12 18 24 36 48 54

rate disabled 1 2 5.5 6 9

option keep-active enable

option client reject enable rssi 20

sacp anti-sticky enable rssi 25 interval 2

gigabitethernet 1

gigabitethernet 2

gigabitethernet 3

gigabitethernet 4

gigabitethernet 5

smartrate-ethernet 1

#其他配置

ap-model WA6520

configuration-profile WA6520

radio 1 radar-detect disable

option keep-active enable

option client reject enable rssi 20

sacp anti-sticky enable rssi 25 interval 2 radio 2

rate mandatory 11

rate supported 12 18 24 36 48 54

rate disabled 1 2 5.5 6 9

option keep-active enable

option client reject enable rssi 20

sacp anti-sticky enable rssi 25 interval 2

gigabitethernet 1

smartrate-ethernet 1

ap-model WA6530i

configuration-profile WA6530i

radio 1

radar-detect disable

option keep-active enable

option client reject enable rssi 20

sacp anti-sticky enable rssi 25 interval 2

radio 2

radar-detect disable

option keep-active enable

option client reject enable rssi 20

sacp anti-sticky enable rssi 25 interval 2

radio 3

rate mandatory 11

rate supported 12 18 24 36 48 54

rate disabled 1 2 5.5 6 9

option keep-active enable

option client reject enable rssi 20

sacp anti-sticky enable rssi 25 interval 2

gigabitethernet 1

gigabitethernet 2

gigabitethernet 3

smartrate-ethernet 1

quit

[JPZX_AC_WX3540X] wlan ap-group iptv_wlan_23

[JPZX_AC_WX3540X-wlan-ap-group-iptv_wlan_23] ap 10b6-5e84-5360

# 此时系统会提示：The AP will join the AP group and may be rebooted. Continue?

[Y/N]:

# 请输入 Y 并回车。

# 查看配置 display wlan ap name 10b6-5e84-5360 configuration

接入交换机（S5135S）配置

system-view # 创建 IPTV VLAN [H3C] vlan 150 [H3C-vlan150] description IPTV

#开启 igmp-snooping [H3C-vlan150] igmp-snooping enable [H3C-vlan150]

quit

#选择链接AP的端口

[H3C] interface range GigabitEthernet 1/0/1 to GigabitEthernet 1/0/22

# 放通 IPTV VLAN [H3C-if-range] port trunk permit vlan 150

[H3C-if-range] quit

# 恢复默认配置 Ge 1/0/24 上联IPTV交换机

[H3C] interface GigabitEthernet 1/0/24

[H3C-GigabitEthernet1/0/24] default

# 添加描述 [H3C-GigabitEthernet1/0/24] description To_IPTV_Switch

#设置 Access [H3C-GigabitEthernet1/0/24] port link-type access

[H3C-GigabitEthernet1/0/24] port access vlan 150

#关闭边缘端口 [H3C-GigabitEthernet1/0/24] undo stp edged-port

# 关闭 PoE [H3C-GigabitEthernet1/0/24] undo poe enable

[H3C-GigabitEthernet1/0/24] quit

六、检测单单网线入户 WiFi 正常上网 IPTV 正常播放配置 IPTV 上联端口网络结构清晰易于扩展维护

5 个回答

按时间按赞数

刘浩存

刘浩存七段

粉丝：9人关注：1人

可以的，WA6522H-D 完全支持 WA6520H H20 方案里的 IPTV 透传功能，它可以作为替代型号，原有的配置逻辑基本可以复用。

配置方案：两种方式对比

您原有的 WA6520H H20 方案使用的是 MAP 文件方式。WA6522H-D 完全兼容此方式，但也支持一种更简便的新方式，您可以对比参考。

配置方式	核心原理	优点	缺点	适用场景
MAP 文件	创建一个文本文件，在其中写入配置接口的 Vlan 命令（如 `interface GigabitEthernet 1` 等），然后将该文件上传至 AC 并关联到指定 AP 或 AP 组。	配置习惯与 WA6520H 方案完全相同，技术风险最低。	操作稍显繁琐：需要编辑文件、上传、再关联。	延续原有运维习惯，确保与旧方案高度一致。
远程配置	直接在 AC 的命令行中，进入 AP 或 AP 组视图，使用 `gigabitethernet` 等命令为 AP 的物理口配置 VLAN，无需编辑外部文件。	操作直观，直接在 AC 上完成，适合批量管理。	可能与通过 MAP 文件下发的配置冲突，导致后者不生效，需要注意避免配置冲突。	追求更高效的运维方式，AP 数量较多时能显著提升效率。

📝 配置对比与验证

下面以将 GigabitEthernet 1 端口划分到 VLAN 150 为例，来对比一下这几种方式的写法：

原有方案（MAP 文件）
iptv_ap.txt 文件内容
system-view vlan 150 interface GigabitEthernet 1 port access vlan 150 quit
替代方案（远程配置）
# 在 AC 命令行中执行
system-view wlan ap-group iptv_wlan_23 ap-model WA6522H-D gigabitethernet 1 port access vlan 150 quit
验证配置是否生效：AP 重启并重新上线后，登录到 AP 上，通过 display current-configuration interface GigabitEthernet 1/0/1 查看端口配置。
执行完后，别忘了同步配置。
wlan ap-group iptv_wlan_23
remote-configuration synchronize ⚠️ 注意：远程配置方式可能会和 MAP 文件冲突，导致后者不生效-1。建议两种方式只用一种，避免潜在冲突。

📌 注意事项

端口命名差异：在 MAP 文件或远程配置中，AP 的下行口通常统称为 GigabitEthernet 后面接端口号。如 interface GigabitEthernet 1 对应的是 GigabitEthernet1/0/1 接口。
下联口数量：WA6522H-D 和 WA6520H H20 的下行口数量可能不同。WA6522H-D 只提供一个下行口（GE 1），因此方案中其他接口（如 GE 2/3/4/5 等）的配置需要移除或忽略

暂无评论

zhiliao_GeOM0O

zhiliao_GeOM0O 六段

粉丝：8人关注：2人

一、最重要结论

WA6522H-D 完全支持你这套 IPTV 单线复用方案

接口 = 1 个上行口 + 1 个下联口（GE1）

下联口可绑定 VLAN 150 → 给 IPTV 机顶盒

和 WA6520H H20 功能 100% 一致。

二、你 AC 上必须加的配置（直接复制）

1. 给 WA6522H-D 加载 IPTV 网口配置

bash

运行

system-view

# 给 WA6522H-D 应用 IPTV 网口配置
ap-model WA6522H-D
 configuration-profile WA6522H-D
 map-configuration flash:/iptv_ap.txt
gigabitethernet 1
gigabitethernet 2
quit

2. 把 WA6522H-D 加入 IPTV 组

bash

运行

wlan ap-group iptv_wlan_23
 ap-model WA6522H-D
quit

3. 将新 AP 加入组

bash

运行

wlan ap 10b6-5e84-xxxx model WA6522H-D
 ap-group iptv_wlan_23
serial-id 210235Axxxxxxxx

三、你的 iptv_ap.txt 完全不变（通用）

WA6522H-D 直接用原来的 map 文件，不需要改：

plaintext

system-view
vlan 150
interface GigabitEthernet 1
 port link-type access
 port access vlan 150
 undo poe enable
 stp edged-port
quit

四、交换机 S5135S 配置（完全不变）

你原来的配置 WA6522H-D 直接兼容

bash

运行

vlan 150
description IPTV
igmp-snooping enable

interface range g1/0/1 to g1/0/22
 port trunk permit vlan 150

interface g1/0/24
 port link-type access
 port access vlan 150
 undo stp edged-port
 undo poe enable

五、最终测试标准（可直接写检测单）

功能测试

单网线入户
AP 仅插一根线 → 上网 + IPTV 同时工作 ✅
WiFi 正常上网
无线关联 → 可通外网 ✅
IPTV 电视正常播放
机顶盒插 AP 下联口 → 直播流畅 ✅

配置检查

AP 下联 GE1 口 → access vlan 150 ✅
交换机上联口 → trunk 放通 vlan150 ✅
AP 成功加入组 iptv_wlan_23 ✅
map 配置下发成功 ✅

维护性

结构清晰：数据 VLAN 100 + IPTV VLAN150
扩展方便：新增 AP 只需要加入 AP 组
标准化：所有房间配置统一

暂无评论

zhiliao_Gixe

zhiliao_Gixe 四段

粉丝：2人关注：9人

WA6522H-D支持IPTV二段透传，可完美替代WA6520H-H20实现所述单线复用（数据+IPTV）场景。
该款AP支持下行端口VLAN独立绑定、VLAN透传能力，配置逻辑与原有WA6520H-H20完全兼容，AC侧AP模板下关键配置如下：
1. 配置AP上行口为Trunk，放通业务、IPTV VLAN：

port link-type trunk
port trunk permit vlan [数据VLAN ID] [IPTV VLAN ID]

2. 绑定AP下行IPTV专属口到IPTV VLAN：

interface gigabitethernet 1（对应IPTV接入物理口）
port access vlan [IPTV VLAN ID]

配置前请备份当前AC配置，避免误操作影响业务。
