imc无线报表数据问题

参考案例：

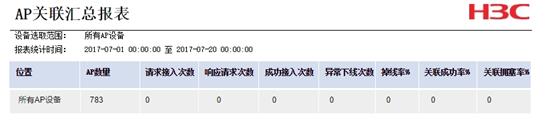

一、为什么所有关联率、掉线率都是 0？

• 关联成功率 = 关联成功次数 / 关联请求次数 × 100%
• 关联掉线率 = 关联失败 / 掉线次数 / 关联请求次数 × 100%

1. 要么是AC/AP 没有把 “关联成功 / 失败 / 掉线” 的统计数据上报给 iMC；
2. 要么是iMC 开启了 SNMP 只读，没有开启统计数据上报 / 推送；
3. 要么是iMC 与 AC/AP 的版本不匹配，MIB 字段无法解析。

二、按优先级排查（从最常见到最罕见）

1️⃣ 核心原因：AC 上的「无线统计功能」没开（90% 的情况）

2️⃣ 次常见：SNMP 配置不全，只开了只读，没开统计推送

排查步骤：

1. 检查 AC 上的 SNMP 配置：
   bash

   运行

   display snmp-agent trap enable display snmp-agent target-host
2. 确认已配置 TRAP 服务器为 iMC 地址，且开启了wlan相关的 TRAP：
   bash

   运行

   system-view snmp-agent trap enable wlan snmp-agent target-host trap address udp-domain <iMC-IP> params securityname public v2c

3️⃣ 版本 / 兼容性问题：AC 和 iMC 版本不匹配，MIB 无法解析

• 低版本 AC（如 WX3000 系列旧固件）和新版 iMC，可能存在无线统计 MIB 不兼容的情况。
• 旧版 iMC 也可能无法解析新 AC 的关联事件字段。

排查：

1. 查看 AC 的版本：display version
2. 查看 iMC EIA/WSM 的版本，确认两者在 H3C 兼容性矩阵内。
3. 必要时升级 AC 到 iMC 兼容的固件版本，或升级 iMC 的 WSM 无线服务组件。

4️⃣ iMC 端配置问题：报表采集任务未开启 / 采集周期过长

• iMC 的无线报表依赖WSM 组件的采集任务，如果任务被禁用或周期设置过长，也会导致数据为空。
• 路径：业务 > WSM > 无线业务 > 无线报表 > 报表配置，检查采集任务是否正常运行。

5️⃣ 数据采集时间窗口问题：报表统计的时间段内，无用户关联

• 你可以换一个用户活跃的时间段（比如白天办公时间）再生成报表，排除 “统计窗口内没有关联事件” 的情况。
• 同时可以在 AC 上直接看实时数据，确认是否真的有用户关联：
  bash

  运行

  display wlan client display wlan statistics client all
  如果 AC 上有用户，而 iMC 报表为 0，就可以排除 “无用户” 的情况，锁定为上报 / 统计问题。

三、快速定位顺序（推荐按这个来）

1. AC 上敲 display wlan statistics，确认是否有用户关联 / 掉线的统计数据。
   • 如果 AC 上有数据，说明是iMC 侧采集 / 解析问题；
   • 如果 AC 上本身就没数据，说明是AC 统计功能没开，按步骤 1 开启即可。
2. 开启wlan statistics enable后，等待 10 分钟再看报表。
3. 检查 AC 的 SNMP TRAP 配置，确保事件能推送到 iMC。
4. 最后再排查版本兼容性问题。

四、补充：为什么其他数据（在线终端数、速率）都有？

• 在线终端数、速率这些是基础状态数据，通过普通 SNMP 轮询就能拿到；
• 而关联成功率、掉线率这些是事件统计数据，需要 AC 主动上报或 iMC 读取特定的统计 MIB，依赖的是完全不同的通道，所以会出现 “部分数据有、部分为 0” 的情况。

4. 数据采集与报表验证：
IMC WSM模块查看【无线统计】-【原始数据】是否有统计条目；
确认报表时间范围、过滤条件未选择无数据时段或错误过滤规则。
重要变更前请备份AC及IMC配置。这个功能在哪里看

无线连接成功率、关联率和掉线率三项指标都为0，通常说明iMC平台的无线数据采集链路没有问题，问题出在AP并没有将接入的用户关联、认证和下线这些关键事件上报给iMC。

📋 核心排查路径

下面这几个排查步骤覆盖了过去案例中最常出现的问题原因，可以按照顺序依次检查：

🤔 为什么这些指标会为0？

通常情况下，WSM模块已经能同步到AP等设备信息，但以下这些容易被忽略的点常导致详细指标无法正常呈现：

• 无线统计上报遗漏：这是最常见的原因。如果在AC上没有开启无线统计功能并向iMC上报，那无线业务的所有KPI都将是空白。

• 关键性能监视未开启：iMC WSM默认可能不会自动接收所有报表数据，需要手动勾选对应的监视选项后，才能开始收集相关的原始数据。

• 终端关联细节监控缺失：实时监测终端接入的细节通常需要开启邻居信息采集或无线入侵防御系统(WIPS)的相关探针功能。若未开启，iMC就无法从AC获取精确的连接与断开信息。

• 终端接入细节的数据来源：MAC地址关联成功/失败事件和上线/下线详细日志（如802.1X认证、DHCP等）主要来自AC上报的终端上下线日志。需要在AC上检查如下命令：

  system-view

  info-center enable info-center loghost 10.10.10.1 # 10.10.10.1换成iMC服务器的IP确保iMC服务器IP已配置为日志主机，并且AC的计费报文能正常发送到iMC服务器。

✅ 当上述步骤都确认无误时

1. 进行交叉测试并抓包验证
   在完成所有配置并等待一个“无线性能监视设置”中配置的数据上报周期后，再进行以下验证：

   • 联系一个测试终端，执行一次完整的关联-认证-下线流程。

   • 在AC侧使用调试命令：debugging wlan client mac <终端MAC> 或 debugging wlan statistics all，观察终端上线、计费开始、计费更新、计费结束等过程的调试信息。

   • 在iMC服务器侧抓包：在iMC服务器上对AC的IP地址进行抓包，过滤条件为 host <AC_IP> and (udp port 161 or udp port 162 or udp port 1813)，确认SNMP请求/响应和RADIUS计费报文（端口1813）是否存在预期交互。

2. 收集信息寻求官方技术支持
   如果以上排查后问题依旧，请务必收集详细日志，以便联系400进行更精准的定位：

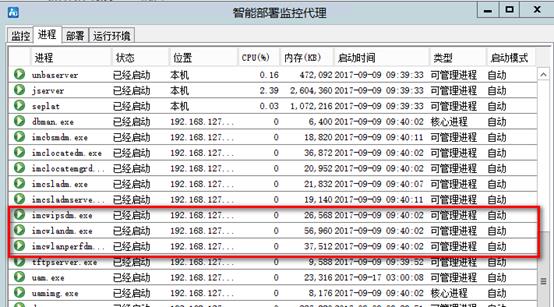

   • 服务器日志（通常位于 C:\Program Files\iMC\server\conf\log\ 目录下）：

     • imcwlanperfdm.log：无线性能采集引擎日志，记录与AC的交互和数据处理。

     • imcwsmlog.log：WSM主日志，记录同步、报表等关键操作。
