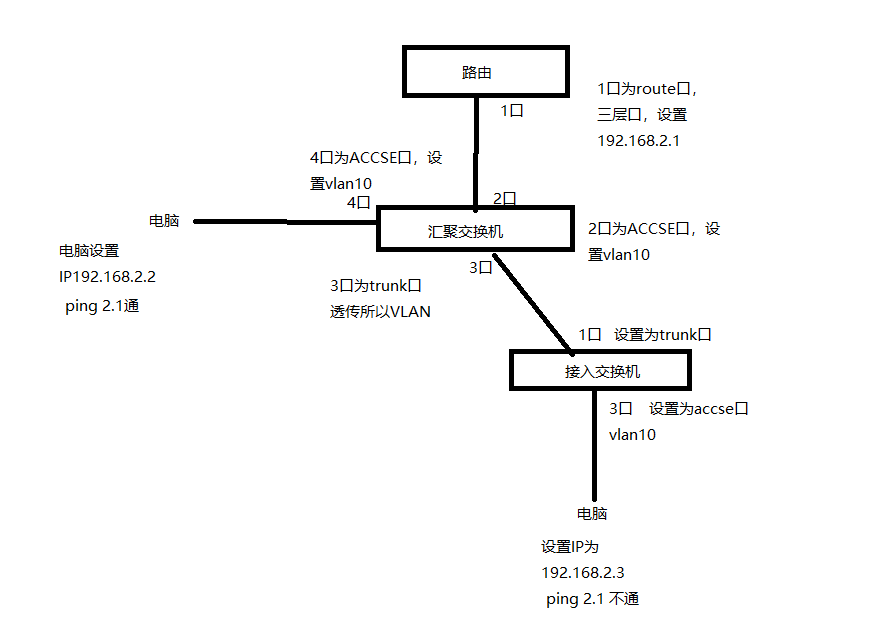

接入交换机下的电脑为什么PING 不通2.1，怎么通

检查下配置吧

或者2.2和2.3ping下看看吧

如果通，检查2.1上arp情况

接入交换机的1口透传了所有vlan吗？

一、问题根因：三层网关不在交换机，跨设备的 VLAN10 没三层转发

• 路由器 192.168.2.1 是三层网关，但它直接接汇聚交换机的 access 口（VLAN10）
• 汇聚交换机的 4口（VLAN10） 接电脑，能通：因为这是同一 VLAN 的二层通信，不需要路由。
• 接入交换机下的电脑 192.168.2.3 虽然也在 VLAN10，但它和路由器的连接，中间经过了汇聚交换机的 Trunk 口：
  1. 汇聚交换机的 2口 是 access 口（VLAN10），和路由器直连，属于untagged VLAN10
  2. 汇聚交换机的 3口 是 Trunk 口，允许所有 VLAN 通过，但它的PVID（默认 VLAN）如果是 VLAN1，会导致：
     • 接入交换机发来的 tagged VLAN10 帧，到汇聚交换机后无法转发到 untagged VLAN10 的 2口
     • 路由器收到的帧根本不是 VLAN10，而是无标记的，导致二层不通
  3. 同时，你的交换机没有三层 VLANIF 接口，VLAN10 的网关完全在路由器上，跨设备的二层转发出了问题，就无法 ping 通。

二、最直接的解决办法（按顺序做，必通）

1. 修正汇聚交换机的 Trunk 口配置（关键！）

2. 确认接入交换机的配置

3. 路由器侧配置确认

三、为什么这样改就能通？

• 汇聚和接入的 Trunk 口都把PVID 设为 VLAN10，两端对 VLAN10 的处理完全一致；
• 接入交换机的 VLAN10 流量，通过 Trunk 口带 tag/untagged 都能正确转发到汇聚交换机的 VLAN10；
• 汇聚交换机的 VLAN10 再直接转发到路由器的 2口，和 192.168.2.1 同属一个广播域，二层可达，ping 自然就通了。

四、如果还是不通，排查 3 个点

1. 电脑 192.168.2.3 的网关必须设置为 192.168.2.1，子网掩码 255.255.255.0；
2. 汇聚交换机 3口 和接入交换机 1口 必须是同类型 Trunk 口，都允许 VLAN10 通过；
3. 路由器 1口 不能配置 VLAN 子接口，直接就是三层口，IP 192.168.2.1。

根据你的描述和拓扑图，接入交换机下电脑（192.168.2.3）无法 ping 通路由器接口地址 192.168.2.1。最可能的原因是路由器上没有为 VLAN 10 创建三层虚接口（VLANIF），或者 IP 地址绑定错误。

 问题分析

1. VLAN 逻辑：路由器 4 口设置为 access VLAN 10，汇聚交换机 2 口也是 access VLAN 10，汇聚交换机 3 口为 trunk（透传 VLAN 10），接入交换机 3 口为 access VLAN 10。从电脑发出的数据帧会带上 VLAN 10 标签，经过 trunk 传到汇聚交换机，再从汇聚交换机 2 口以 untagged 方式送到路由器 4 口。因此二层链路本身是通的。

2. 三层接口缺失：路由器 4 口只是一个二层 access 口，它本身没有 IP 地址。要使路由器能够处理 VLAN 10 的流量并作为网关，必须在路由器上创建一个 VLAN 接口 10（interface Vlan-interface10），并在这个虚接口上配置 IP 192.168.2.1/24。
   而你提到“1口为 route 口，设置 192.168.2.1”，这可能意味着你把网关 IP 配在了物理口 1 上，而这个口并没有连接到汇聚交换机，因此电脑无法通过二层访问到该 IP。

3. 可能的路由器配置错误：

   • 缺少 VLAN 10 的三层接口。

   • 或者路由器的 4 口虽然属于 VLAN 10，但没有将 VLAN 10 与三层接口关联。

 解决方案

在路由器上按以下步骤配置（假设路由器为 H3C Comware V7 平台）：

 辅助排查步骤

1. 检查接入交换机配置：

   • 上联口（连接汇聚交换机）必须配置为 trunk，并允许 VLAN 10 通过。

   • 电脑接的 3 口为 access VLAN 10。

   • 示例：

     interface GigabitEthernet1/0/1 # 上联口

     port link-type trunk port trunk permit vlan 10 interface GigabitEthernet1/0/3 # 接电脑 port link-type access port access vlan 10

2. 检查汇聚交换机配置：

   • 2 口（连接路由器）为 access VLAN 10。

   • 3 口（连接接入交换机）为 trunk，允许 VLAN 10 通过。

3. 测试二层连通性：

   • 在路由器上查看 VLAN 10 的 MAC 地址表：display mac-address vlan 10，确认能学到电脑的 MAC。

   • 在电脑上抓包或用 arp -a 查看是否收到路由器的 ARP 响应。

4. 检查路由器路由表：display ip routing-table，确认存在 192.168.2.0/24 直连路由，出接口为 Vlan-interface10。
