VXLAN分布式网关场景配置错误产生的问题

在EVPN VXLAN + M-LAG分布式网关场景下，若两台Leaf设备的 evpn m-lag local-ip 和 remote-ip 配置错误（即本端误配了对端的IP地址），会导致控制平面与数据平面出现严重分裂，引发你描述的 "只有第一个包带双层Tag，后续报文只有单层Tag" 的异常行为。

具体影响机制如下：

一、控制平面影响：隧道建立失败，所有转发依赖Peer-link

当 evpn m-lag local 配置错误（local/remote互换），两台Leaf之间的BGP EVPN邻居关系实际上已经断裂。

• 正常情况下：Leaf-A以 Local-IP=A 与 Leaf-B的 Remote-IP=B 建立BGP EVPN邻居，双方互相传递Type 2（MAC/IP路由）、Type 3（Inclusive Multicast）等路由信息，并自动建立VXLAN隧道。

• 错误配置下：Leaf-A认为自己是 Local-IP=B，Leaf-B认为自己是 Local-IP=A，BGP邻居无法正常建立，导致：

  • 两台Leaf之间未建立VXLAN隧道（display vxlan tunnel 看不到对端隧道）

  • 所有的EVPN Type 2/Type 3路由无法正常同步

在隧道缺失的情况下，Leaf设备必须通过Peer-link进行二层绕行转发（Flow-through）来兜底，这正是你流量路径的本质。

二、数据平面转发分析：双层Tag → 单层Tag 的根本原因

2.1 正常情况下的绕行转发

本地VXLAN VSI的报文在通过Peer-link透传时，通常要求携带外层S-VLAN和内层C-VLAN双层Tag。这是标准设计中Peer-link作为Trunk透传流量时的封装规范。

2.2 错误配置下的异常行为

不正确的local/remote-ip配置会导致Leaf在维护转发硬件表项时出现混乱：

• 报文在Peer-link绕行时，硬件转发表中并未稳定记录该流量需要携带双层Tag

• 流量虽能通过"MAC-in-MAC"互通，但帧格式违规

关键机制：当Leaf设备通过Peer-link转发VXLAN剥VLAN的报文时，会先自动学习并生成对应的转发处理方式。第一个包（首包）触发慢路径处理，由CPU或软件层面生成符合规范的双层Tag封装并下发至硬件。硬件在记录这个学习及入方向/出方向处理方式时，按规范记录了 "双层Tag" 的约束规则。

然而，由于local/remote-ip配置错误导致设备的状态机不一致，后续流量到达时，硬件查表处理时并未应用完整的"双层Tag + 相关AC规则匹配" 约束——导致表项错误地退化成了一个简化规则——即按单层Tag（仅S-VLAN）进行处理。

因此出现：首包带双Tag（CPU走慢路径送的），后续包缺了内层Tag（直接按硬件降级规则走）。

三、总结

建议将两台Leaf设备的 evpn m-lag local 配置修正为 local 使用本端LoopBack，remote 使用对端LoopBack，且双方配置互为镜像，恢复BGP邻居和VXLAN隧道后，双Tag封装缺失的问题也将随之解决。

核心结论先给你

一、为什么写反会导致双层 tag 异常？

1. EVPN M-LAG 的正常协同逻辑

• 单挂设备（如 LF3-B 下的服务器）的流量绕行对端时，peer-link 链路上的流量会被标记为 “跨设备流量”，仅在本端设备剥离内层 tag，不额外封装双层 tag。
• 对端设备（如 LF4-B）收到 VXLAN 报文后，解封装后识别到是本设备二层转发，仅带一层 s-vid 转发到 peer-link。

2. 写反配置后的逻辑错误

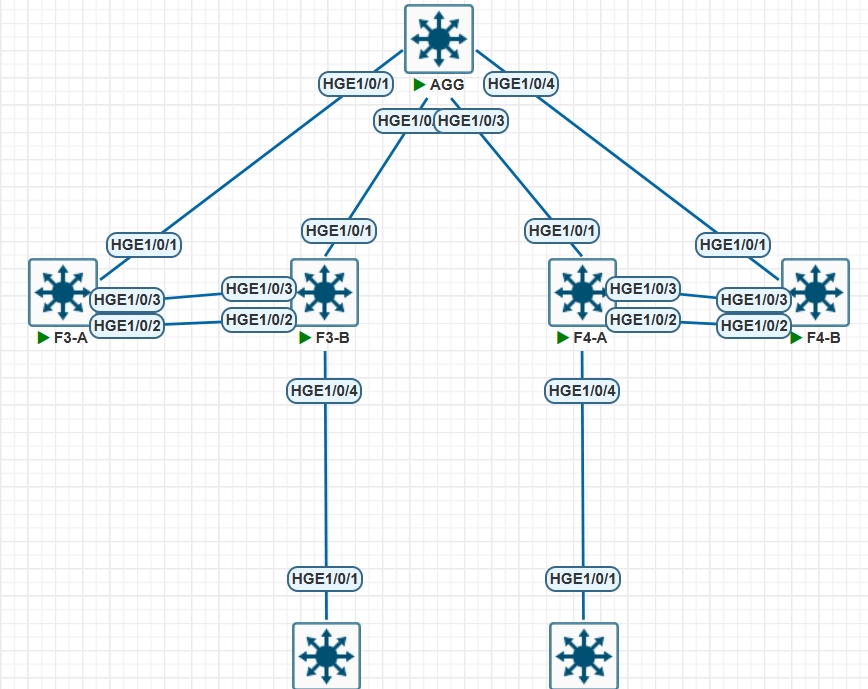

• 首包 ARP/ICMP 请求时，LF3-B 向 AGG 发送 VXLAN 报文，AGG 转发给 LF4-B，LF4-B 解封装后按正常逻辑封装 s-vid+c-vid 双层 tag，通过 peer-link 发给 LF4-A。
• 但 LF4-A 收到后，因对端的 M-LAG 协同 IP 写反，无法识别这是跨设备绕行流量，误判为普通二层转发，后续报文仅保留 s-vid 外层 tag，丢弃内层 c-vid。

二、你观察到的现象的直接解释

1. 首包带双层 tag：
   首包是 ARP/ICMP 请求，LF4-B 按正常 VXLAN 解封装流程，为了跨设备转发，封装了S-VLAN（VXLAN段）+ C-VLAN（业务VLAN）双层 tag，通过 peer-link 发送给 LF4-A。
2. 后续报文仅带一层 s-vid：
   由于 LF4-A 和 LF4-B 的 M-LAG 协同 IP 写反，LF4-A 收到后续报文时，无法识别这是本设备 M-LAG 对端发来的绕行流量，误将其当作普通二层流量处理，仅保留外层 S-VLAN tag，剥离了内层 C-VLAN tag，导致你看到的单 tag 现象。

三、更严重的潜在影响（不止是 tag 异常）

1. 跨设备 MAC/ARP 同步失效：
   协同 IP 写反会导致 EVPN M-LAG 的 MAC/ARP 同步通道建立失败，单挂设备的 MAC/ARP 无法在对端设备同步，后续流量会出现 MAC 漂移、ARP 学习异常。
2. peer-link 流量防环机制失效：
   设备无法识别跨设备流量，peer-link 的单向隔离机制误判，可能导致流量在 M-LAG 设备间循环转发，产生广播风暴。
3. 分布式网关功能失效：
   对端设备无法识别绕行流量，会将其当作普通三层流量处理，导致网关 ARP 学习错误，跨网段流量中断。

四、紧急修复与验证步骤

1. 立即修正配置：
   在 LF3-A/LF3-B、LF4-A/LF4-B 上，将evpn m-lag local local-ip remote remote-ip恢复为正确的本地 IP 和对端 IP（local-ip 为本设备 loopback 地址，remote-ip 为对端 loopback 地址）。
2. 验证协同状态：
   bash

   运行

   display evpn m-lag peer-info
   确认 Peer 状态为Established，且本地 / 对端 IP 显示正确。
3. 验证 tag 封装：
   用display interface peer-link 1查看流量统计，确认跨设备绕行流量的 tag 封装为正常双层，无单 tag 异常。

关键总结

• 你观察到的 tag 异常，本质是M-LAG 协同 IP 写反导致的跨设备流量识别失败，不是 VXLAN 本身的封装问题。
• 写反配置不仅会导致 tag 异常，还会破坏分布式网关的核心协同机制，必须立即修正。
