5130配置双网关内网互通

H3C 5130 双网关、双 VLAN 内网互通 + 各自走默认网关 完整配置
先把你的需求梳理清楚：
接口 1-3 → VLAN10，网关172.16.0.1/16，上网走这个网关
接口 4-8 → VLAN20，网关192.168.0.1/21，上网走这个网关
所有终端还有192.168.10.0/24 内网段，要求 VLAN10 和 VLAN20 之间192.168.10.0/24 全网互通
各自外网流量分别走自己的网关，不串网
一、先规划 VLANIF 三层接口（核心）
交换机做三层转发，起两个 VLAN 虚接口，作为两段终端的网关，才能内网互通。
VLAN10：Vlanif10 配 192.168.10.10/24（作为 1-3 口终端内网网关）
VLAN20：Vlanif20 配 192.168.10.20/24（作为 4-8 口终端内网网关）
所有终端除了原有上网网关，内网网关填交换机 VLANIF 地址，即可 192.168.10.0/24 互通。
二、完整可直接复制配置
bash
运行
# 1. 创建VLAN
vlan batch 10 20

# 2. 接入口划入对应VLAN
interface GigabitEthernet1/0/1 to GigabitEthernet1/0/3
port link-type access
port access vlan 10
quit

interface GigabitEthernet1/0/4 to GigabitEthernet1/0/8
port link-type access
port access vlan 20
quit

# 3. 配置三层VLANIF（实现192.168.10.0/24互通关键）
interface Vlan-interface10
ip address 192.168.10.10 255.255.255.0
quit

interface Vlan-interface20
ip address 192.168.10.20 255.255.255.0
quit

# 4. 配置两条默认路由，做路由策略/静态分流（各自上网走自己网关）
# 去往外网非192.168.10.0网段：
# VLAN10流量走 172.16.0.1
# VLAN20流量走 192.168.0.1

# 方式：用静态缺省路由 + 策略路由（最稳妥，互不干扰）
# 先配置策略路由节点
policy-based-route Net10 permit node 10
if-match any
apply next-hop 172.16.0.1

policy-based-route Net20 permit node 10
if-match any
apply next-hop 192.168.0.1

# 在VLANIF下绑定策略路由，控制上网出口
interface Vlan-interface10
ip local policy-based-route Net10
quit

interface Vlan-interface20
ip local policy-based-route Net20
quit
三、终端 IP 设置（必须这么填才能互通 + 正常上网）
1-3 口终端（VLAN10）
IP：192.168.10.X/24
内网网关：192.168.10.10 （交换机 Vlanif10）
外网 DNS / 出口网关：照旧填 172.16.0.1
4-8 口终端（VLAN20）
IP：192.168.10.Y/24
内网网关：192.168.10.20 （交换机 Vlanif20）
外网 DNS / 出口网关：照旧填 192.168.0.1
四、效果说明
192.168.10.0/24 全网互通：交换机三层 VLANIF 直接转发，不需要经过两个外网网关
上网分流：
VLAN10 所有外网流量自动走 172.16.0.1
VLAN20 所有外网流量自动走 192.168.0.1
完全隔离外网路由，只开放内网 192.168.10.0 互访
五、如果交换机不支持策略路由（简易替代方案）
改用静态路由，只保证内网互通，各自网关不变：
bash
运行
# 交换机只需要这两条，就能VLAN10↔VLAN20互通
ip route-static 192.168.10.0 255.255.255.0 Vlanif10
ip route-static 192.168.10.0 255.255.255.0 Vlanif20
终端网关指向交换机 VLANIF 即可互通。

网关1下 每个设备都有2个IP段，172.16.X.X 及192.168.10.X

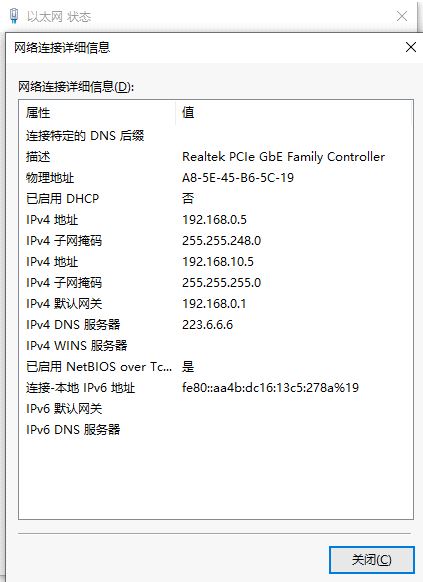

网关2下 每个设备都有2个IP段，192.168.0-8.X 及192.168.10.X

主IP用于外网，副IP用于内网通讯。

要为这8个接口下的设备实现 192.168.10.0/24 内网互通，同时按端口分流至两个外网网关，最优方案是：创建统一的内网VLAN，并应用“基于入接口的策略路由”来区分上行出口。

以下是完整的配置步骤，你可以直接作为模板使用。

 网络规划汇总

注意： 上述上联接口的IP是示例，请根据你实际的互联网段改动。

 配置步骤 (H3C 5130)

1. 创建内网VLAN并配置网关

将所有PC端口划入同一个VLAN，实现二层互通。

将连接网关1和网关2的物理端口设为三层模式，并配置对应IP。

关键步骤：让来自1-3口的流量走网关1，来自4-8口的流量走网关2。

如果交换机本身需要上网（如管理、NTP），可添加两条默认路由，优先级一致时负载分担。

 验证命令

配置完成后，可通过以下命令验证：

外网分流：连在1-3口的PC上网路径将走网关1，4-8口的PC走网关2，可通过 display ip policy-based-route statistics 查看匹配统计。

不建议接入交换机做网关。

你的本质就是同网段，不同vlan之间需要互访。不过是建立在不同网段，不同vlan的基础上而已。

参考这个案例可以实现 同网段 不同vlan之间的互访。

S系列交换机实现不同VLAN之间互访的配置
