S5560如何进行二层网络快速切换

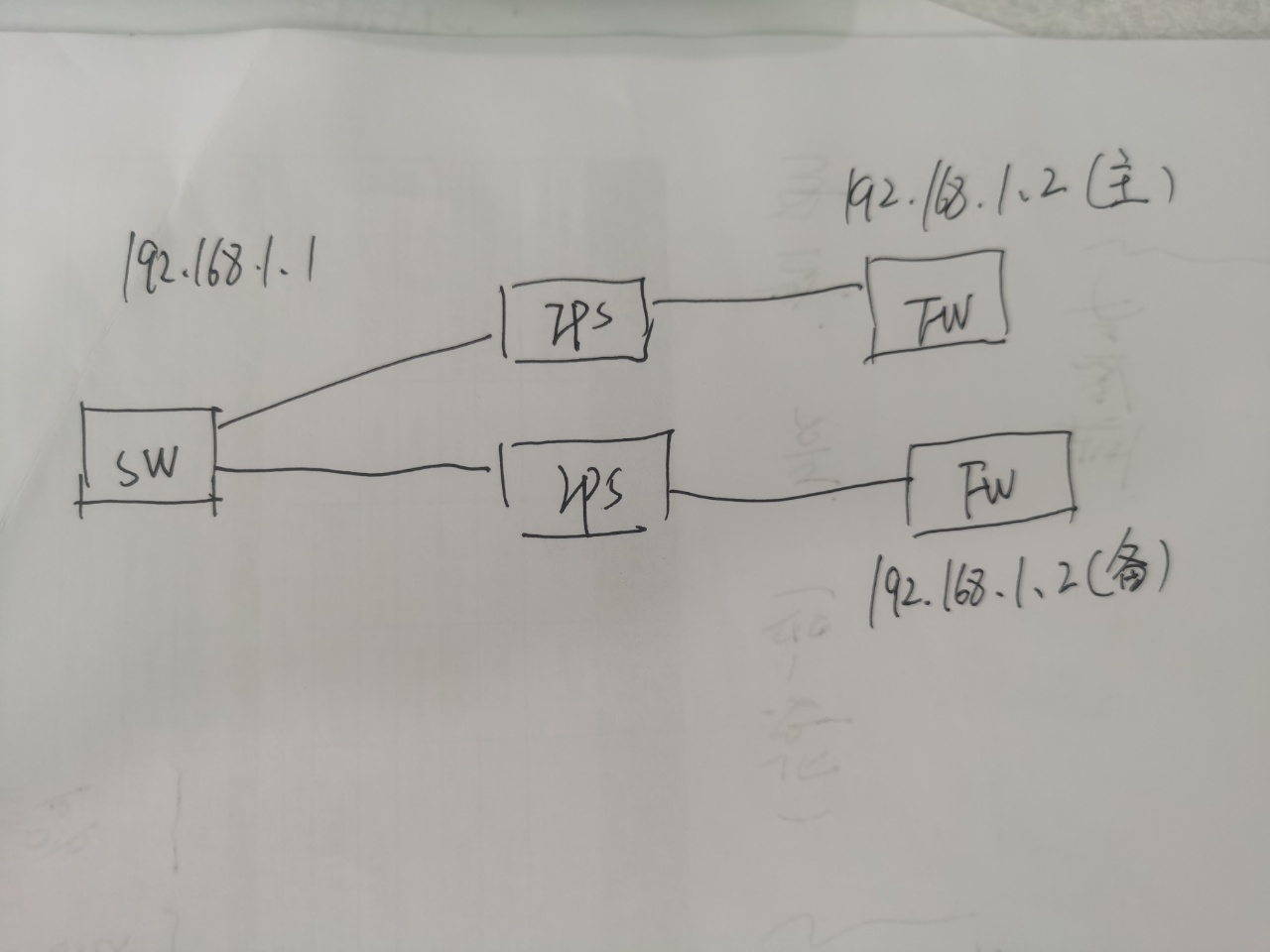

结合你的拓扑（SW → 主 / 备 WPS → 主 / 备 FW），要在 S5560 上实现二层链路故障快速切换，避开 300 秒 ARP 老化等待，推荐用 MSTP+BFD 或 Smart Link 方案，我给你两种官方标准配置和适用场景，以及 ARP 问题的解决办法。
一、方案选择对比
表格
方案 适用场景 切换速度 配置复杂度 推荐度
Smart Link 单上行主备链路（你的拓扑最匹配） 毫秒级（<100ms） 低，纯二层配置 ⭐⭐⭐⭐⭐
MSTP + BFD 复杂环网、多节点场景 秒级（1-3s，BFD 可压到 500ms 内） 中，需配置生成树 + BFD ⭐⭐⭐⭐
静态路由 + BFD 三层场景，不适合你的纯二层需求 毫秒级 中，需要三层 IP ⭐⭐
你的场景是SW 双上行到两台 WPS，纯二层链路主备，优先用 Smart Link，这是 H3C 专为 “双上行主备、无环场景” 设计的二层快速切换技术，完美解决 ARP 老化问题。
二、方案 1：Smart Link 配置（推荐，和你的拓扑 100% 匹配）
核心原理
配置主链路为 Master 接口，备用链路为 Slave 接口
主链路故障时，Slave 毫秒级自动切换，同时发送 Flush 报文，强制全网设备刷新 MAC/ARP 表项，完全绕过 300 秒 ARP 老化时间
无需修改 FW/WPS 设备，仅需在 S5560 上配置
完整配置步骤（可直接复制）
1. 进入系统视图，创建 Smart Link 组
bash
运行
system-view
# 创建Smart Link组1，开启抢占模式（主链路恢复后切回）
smart-link group 1
preemption mode role
preemption delay 5 # 主链路恢复后5秒切回，避免频繁震荡
protected-vlan reference-instance 0 # 保护所有VLAN（instance 0对应所有VLAN）
2. 配置主备接口（假设 SW 上的接口：G1/0/1 连主 WPS，G1/0/2 连备 WPS）
bash
运行
# 配置主接口（Master）
interface GigabitEthernet 1/0/1
smart-link group 1 master
stp disable # Smart Link接口必须关闭STP

# 配置备用接口（Slave）
interface GigabitEthernet 1/0/2
smart-link group 1 slave
stp disable
3. 开启 Flush 报文（强制刷新 ARP/MAC 表项，关键！）
bash
运行
# 在Smart Link组1中开启Flush发送，指定控制VLAN（用一个未使用的VLAN，比如VLAN 4000）
smart-link group 1
send flush enable control-vlan 4000
说明：Flush 报文会被其他交换机接收后，立刻刷新 MAC 和 ARP 表，解决你说的 300 秒老化问题。
4. （可选）在 FW/WPS 的上联接口开启 Flush 接收
如果你的 FW/WPS 也是 H3C 设备，可配置接收 Flush 报文，进一步加速刷新：
bash
运行
interface GigabitEthernet 1/0/1 # FW上联SW的接口
smart-link flush enable control-vlan 4000
三、方案 2：MSTP + BFD 配置（环网场景用）
如果你的拓扑是环形组网，用 MSTP+BFD 加速故障检测，避免 30 秒生成树默认收敛时间。
1. 配置 MSTP 基础
bash
运行
system-view
stp mode mstp
vlan 10 to 20 # 业务VLAN
stp region-configuration
region-name TEST
instance 1 vlan 10 to 20
revision-level 1
active
2. 开启 BFD 检测（加速链路故障感知）
bash
运行
# 创建BFD会话，检测SW到WPS的链路
bfd
bfd session 1 interface GigabitEthernet 1/0/1 remote 192.168.1.2 # WPS接口IP
discriminator local 1
discriminator remote 2
commit

# 在STP中绑定BFD，开启快速检测
stp interface GigabitEthernet 1/0/1 bfd enable
stp interface GigabitEthernet 1/0/2 bfd enable
效果：BFD 可在 50ms 内检测到链路故障，触发 MSTP 快速切换，收敛时间从 30 秒缩短到 500ms 以内。
四、ARP 老化问题的额外解决办法
即使不用上面的技术，也可以通过以下方式主动刷新 ARP，避免等待 300 秒：
在 S5560 上配置 ARP 快速刷新
bash
运行
arp timer aging 60 # 把ARP老化时间从300秒改为60秒（按需调整）
arp detect enable # 开启ARP探测，故障后主动发送ARP请求刷新表项
Smart Link/STP 切换时发送 GARP 报文
bash
运行
# 在S5560上配置GARP，切换时主动发送免费ARP
interface Vlan-interface 10
gratuitous-arp enable
五、两种方案的最终建议
你的拓扑是双上行主备、无环场景，强烈推荐 Smart Link，配置最简单、切换最快，Flush 报文完美解决 ARP 老化问题，业务几乎无感知。
MSTP+BFD 适合复杂环网场景，配置相对复杂，且收敛速度不如 Smart Link。

 核心原理：为什么 Smart Link 能解决 ARP/MAC 老化慢的问题？

⚙️ S5560 二层快速切换配置步骤（主备模式）

 配置注意事项与排错建议

1. 互斥协议：在配置了 Smart Link 的端口上，绝对不能开启 STP/RSTP/MSTP，否则会导致转发状态冲突，引发环路或流量异常。
2. 控制 VLAN 放行：务必确保 S5560 的主备上行口，以及上游交换机的对应接口，都允许控制 VLAN（如上述例子中的 VLAN 100）通过（port link-type trunk 且 port trunk permit vlan 100）。
3. 抢占回切时间：开启 preemption mode role 后，如果主链路质量不稳定，频繁 Up/Down 会导致网络震荡。可以配合 preemption delay 命令设置一个回切延迟时间（例如 30 秒），等主链路稳定后再切回。
4. 扩展场景：如果你的上行链路故障不在 S5560 本地（比如上游交换机的上行光纤断了），S5560 本地端口依然是 Up 状态，此时 Smart Link 无法感知。这种情况下需要配合 Monitor Link 技术，监控上游端口状态来联动触发本地的 Smart Link 切换。
