H3C S6550X-32Q-HI交换机使用QSFP-40G-LR4-C

参考视频案例 H3C以太网交换机 40GE接口拆分演示视频-6W100

解决方案与操作步骤

1. 确认硬件兼容性：查阅 H3C 官方《S6550X-32Q-HI 硬件描述》文档，确认哪些 40G 模块支持拆分。通常只有特定型号的 QSFP+ 模块（如 QSFP-40G-SR4-MM850）配合专用线缆才支持此功能。
2. 更换正确硬件：若需实现一分四，应采购 H3C 认证的 QSFP+ to 4×SFP+ 高速线缆（如 H3C 的 40G QSFP+ to 4×SFP+ DAC），或使用明确标注支持拆分的 40G 模块。
3. 执行拆分配置：在交换机上进入对应 FortyGigE 接口视图，执行 using tengige 命令，系统会提示重启设备。重启后，原 40G 接口将消失，取而代之的是四个 Ten-GigabitEthernet 接口（如 XGE1/0/27:1 至 XGE1/0/27:4）。
4. 验证与排错：重启后检查新接口状态。若仍为 DOWN，需确认对端设备是否也正确配置为 10G 模式，且光纤连接无误。可使用 display interface brief 和 display transceiver diagnosis 命令进一步排查光功率、协商状态等。

重要提醒

• 不要尝试用普通 40G LR4 模块强行拆分，这不仅无效，还可能因信号不匹配导致端口损坏或对端设备异常。
• 拆分操作不可逆，执行前请务必备份配置并确认业务影响。
• 若仅需临时测试，可考虑使用 40G 转 4×10G 的无源铜缆（DAC），成本更低且兼容性更好。

：QSFP-40G-LR4-C 本身是支持一分四的，但在 S6550X-32Q-HI 上接口 DOWN，大概率是模块 / 线缆模式、交换机端口拆分配置、兼容性或物理链路的问题，不是模块本身不支持一分四。
一、先搞清楚关键概念
QSFP-40G-LR4-C 模块本身
它是 40G LR4 光模块，内部是 4 路 10G 波长复用，天生支持一分四（Breakout），这是标准特性。
要实现一分四，需要配合 QSFP+ to 4xSFP+ 一分四光纤（Breakout Cable），而不是普通跳线。
S6550X-32Q-HI 端口特性
型号里的 32Q 代表有 32 个 QSFP+ 端口，默认是 40G/100G 模式。
要使用一分四，必须在交换机上手动配置端口拆分（Breakout），把一个 40G QSFP 口拆成 4 个 10G SFP+ 子口（就是你截图里的 XGE1/0/27:1~4）。
二、为什么你的接口 DOWN？按优先级排查
1. 最常见：没配置端口拆分（Breakout）
交换机默认把 QSFP 口作为 40G 口工作，不配置拆分的话，插一分四线不会生成 :1~4 子口，即使手动配置也无法 UP。
bash
运行
# 进入系统视图
system-view
# 配置 27 号口为 4x10G 拆分模式
interface range QSFP1/0/27
break-out 4x10G
# 保存配置并重启交换机（部分型号需要重启生效）
save
reboot
重启后，你会看到 XGE1/0/27:1~4 子口，这时候再插一分四线才会生效。
2. 模块 / 线缆兼容性问题
QSFP-40G-LR4-C 模块：确认是 H3C 原厂或兼容模块，且支持 Breakout 模式。部分第三方模块可能不支持一分四。
一分四线（Breakout Cable）：必须是 QSFP+ to 4xSFP+ 10G 单模 Breakout 光纤，不能用普通 40G 跳线或多模线。
注意：LR4 是单模模块，一分四必须用单模光纤，且每路波长要匹配。
3. 端口速率 / 模式不匹配
拆分后的子口默认是 10G 模式，不需要额外配置速率，但如果一端配置了 10G，另一端设备是 1G/40G，会协商失败。
可以手动强制速率 / 双工：
bash
运行
interface range XGE1/0/27:1 to XGE1/0/27:4
speed 10000
duplex full
undo shutdown
4. 物理链路问题
检查一分四线是否插紧，模块是否完全插入交换机 QSFP 口。
检查远端设备的 10G SFP+ 口是否正常，光模块是否插好，光纤是否弯折过度。
可以用 display transceiver diagnosis interface QSFP1/0/27 查看模块光功率是否正常。
5. 交换机版本不支持
部分早期版本的 S6550X 固件对 LR4 模块的 Breakout 支持有 BUG，建议升级到最新稳定版固件。
三、和 XGE1/0/28:1~2 对比

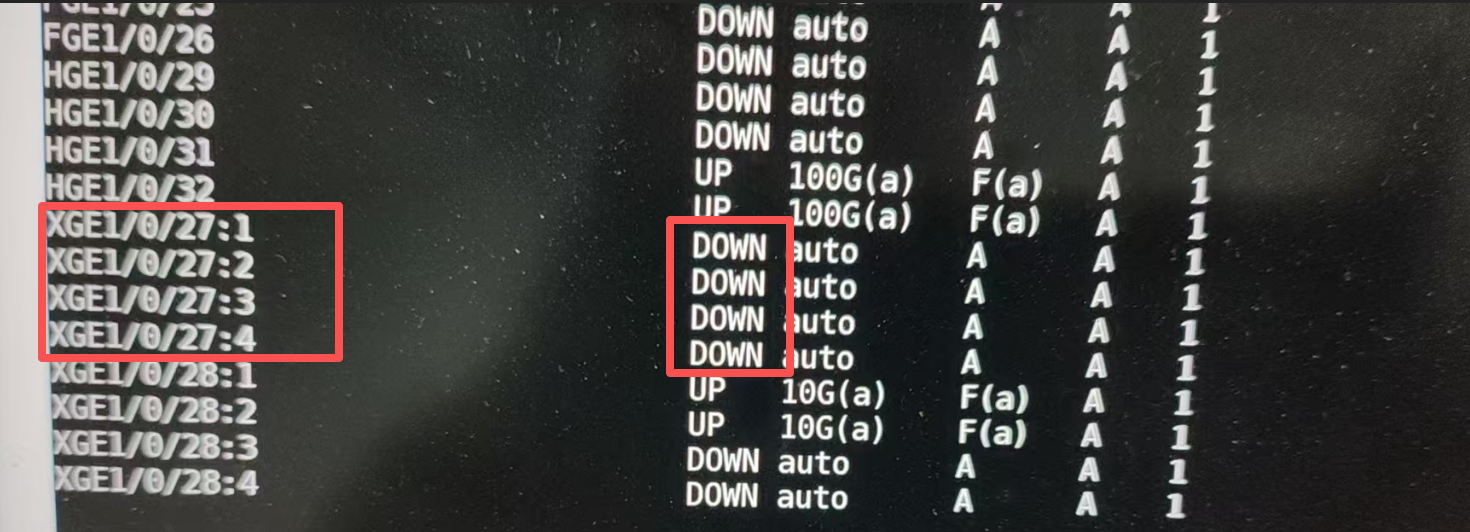

你截图里 XGE1/0/28:1~2 是 UP 的，说明：
端口拆分功能本身是正常的。
27 号口 DOWN 大概率是模块 / 线缆 / 配置问题，不是交换机不支持。
四、快速验证步骤
确认已经配置了 break-out 4x10G 并重启生效；
换一根已知正常的 40G Breakout 线和兼容模块测试；
强制子口速率为 10G；
查看 display transceiver diagnosis interface 光功率是否正常；
升级交换机固件到最新版本。
五、总结
不是模块不支持一分四，大概率是没配置端口拆分，或者模块 / 线缆 / 兼容性问题。先配置 break-out 4x10G 并重启，再排查物理链路和模块。
