5560s与工业交换机兆越对接万兆模块,接口能up 确不能ping通

2天前提问
  • 0关注
  • 0收藏,64浏览
粉丝:0人 关注:0人

问题描述:

5560s与工业交换机兆越对接万兆模块,接口能up 确不能ping通

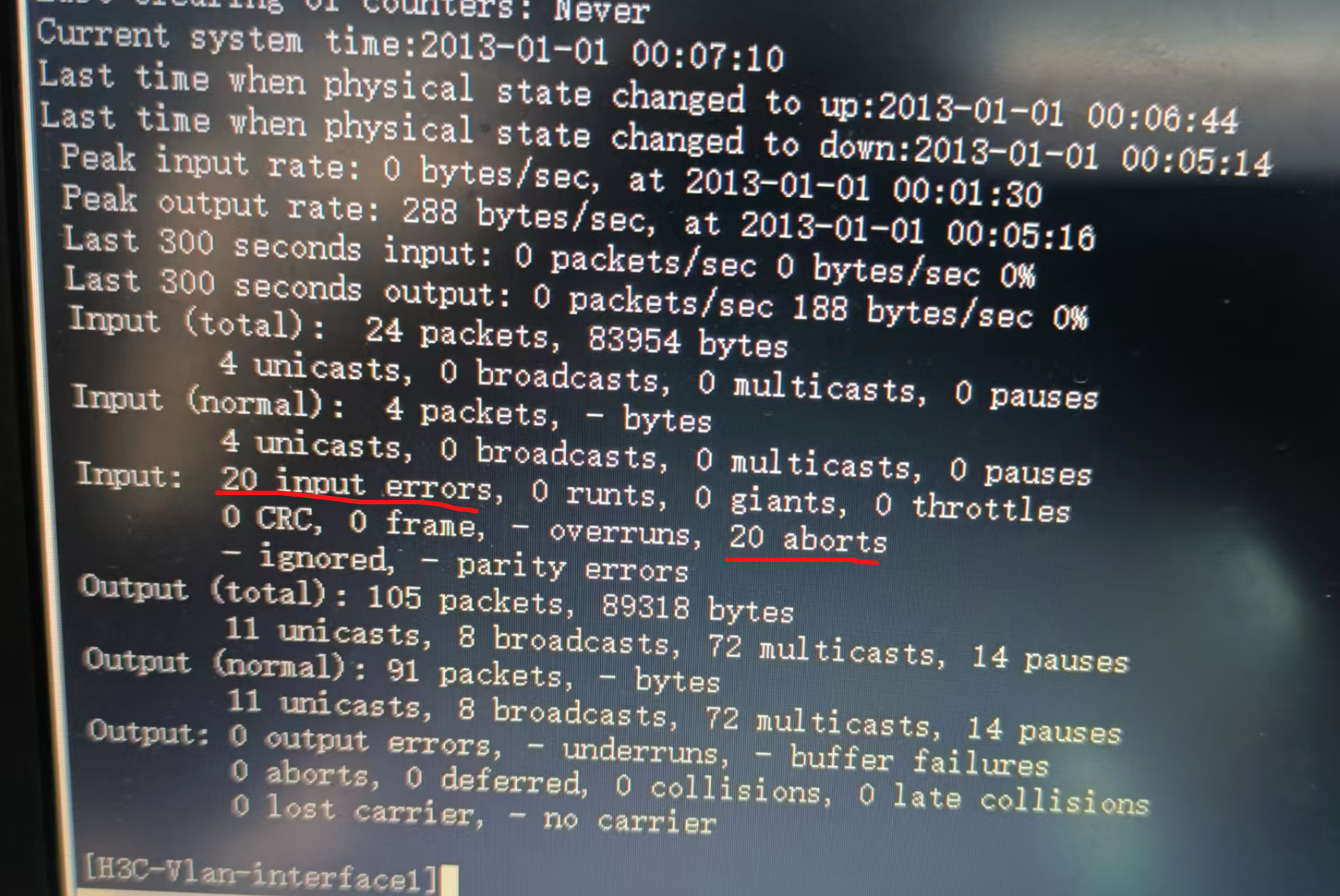

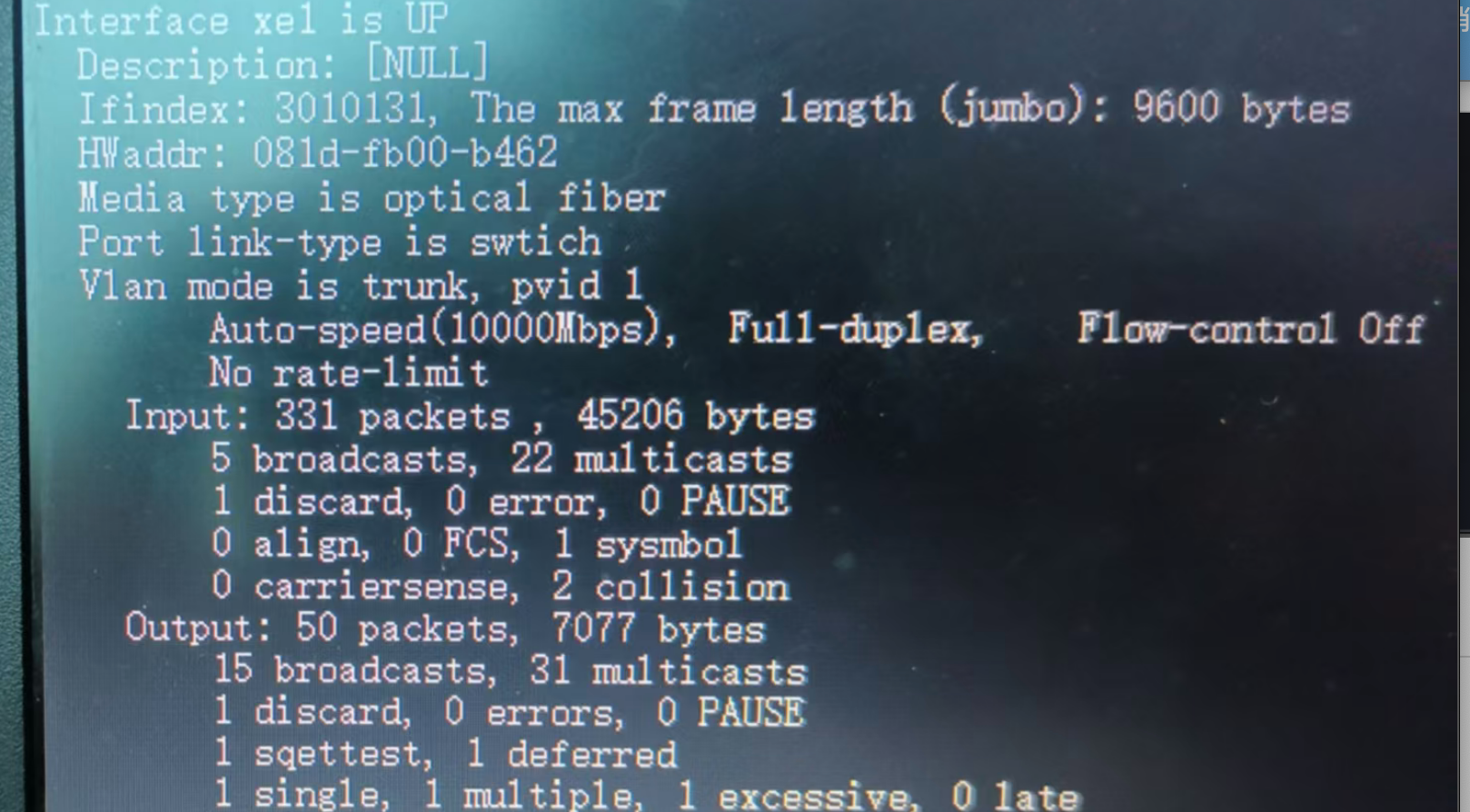

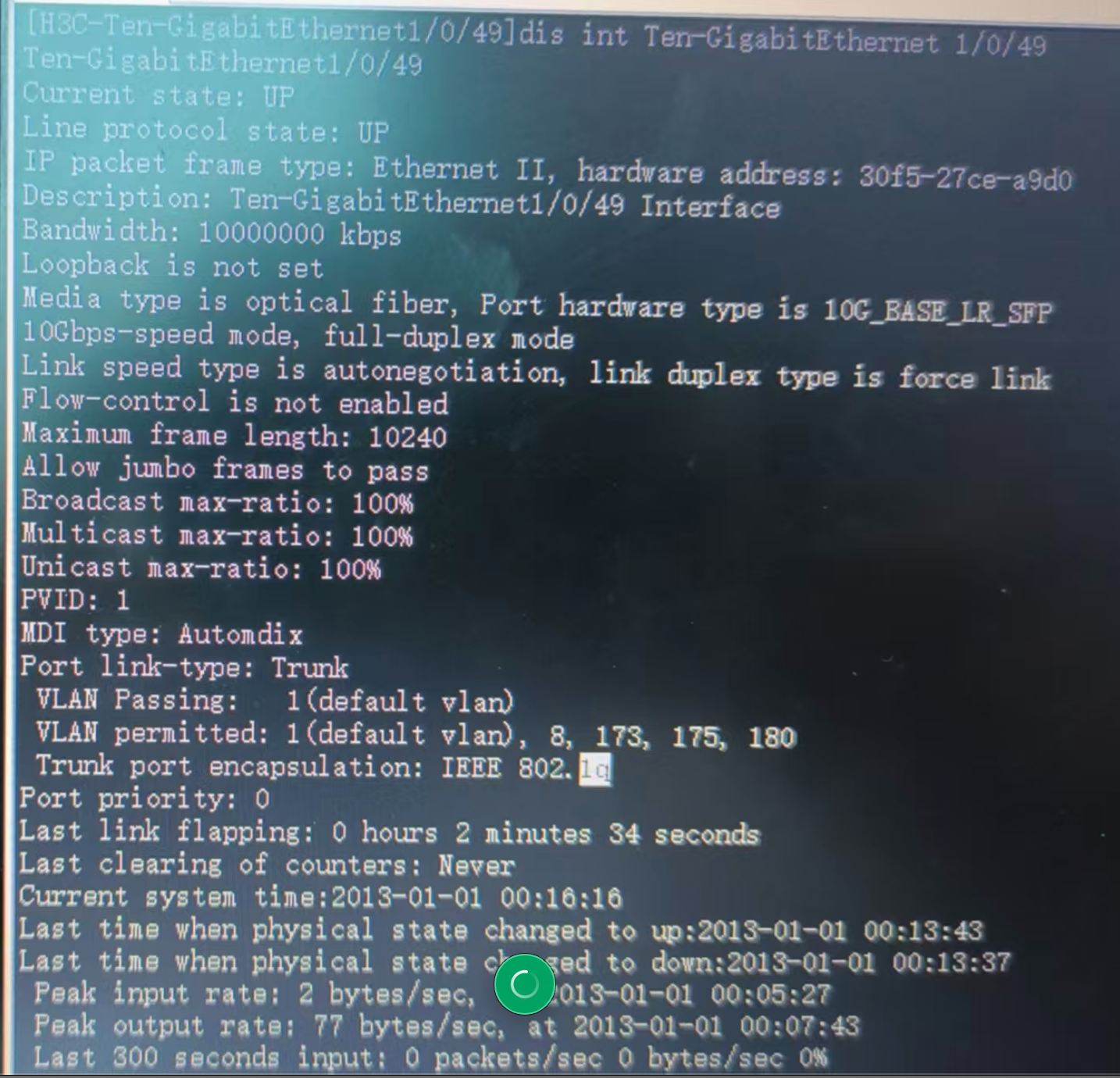

接口10G up 就是不能ping通对方的vlan 1接口地址

端口都是trunk 口,放行了1 2 3 4 等vlan端口

vlan地址配置正确



h3c 5560s 连接h3c 5560s 10G口 都能ping对方

4 个回答
粉丝:4人 关注:0人

协商正常,保证vlan1同网段,接口状态都up,没有被STP阻塞就行

暂无评论

zhiliao_kSOX33 知了小白
粉丝:0人 关注:0人

直接对插都不行。接口都up vlan1 肯定可以通,配置上是没有问题的

stp也没有阻塞

暂无评论

粉丝:0人 关注:0人

手动设置网口速度,不用自动协商试试。

暂无评论

粉丝:17人 关注:2人

H3C S5560S 对接兆越工业万兆交换机,接口 UP 但跨设备 VLAN1 地址不通 完整根因

同型号 H3C 互接正常,对接第三方工业交换机不通,核心都是厂商二层兼容差异,按优先级排查:

一、最高概率:VLAN1 native/pvid 不匹配(最常见)

故障原理

  1. H3C Trunk 默认 PVID=VLAN1,不带 tag 报文归 VLAN1;
  2. 兆越工业交换机很多机型Trunk 口默认 PVID 不是 1,或者强制所有流量必须带 tag;
  3. 你 ping 对端 VLAN1 三层地址,报文是untag 裸包,发到兆越端口后划入其他默认 VLAN,二层隔离,不通。

验证 & 修复

  1. 查看 H3C 侧 PVID
plaintext
display interface Ten-GigabitEthernet 1/0/X
默认:port trunk pvid vlan 1
2. 两种修复方案任选其一:

方案 1 统一两边 PVID 为 VLAN1(推荐)

兆越交换机 Trunk 对接口配置原生 VLAN1,untag 流量归属 VLAN1;

方案 2 三层 VLAN1 改为带 tag 互通

两边 Trunk 口配置 VLAN1 带标签转发:
plaintext
interface Ten-GigabitEthernet 1/0/X port trunk permit vlan 1 tagged port trunk pvid vlan 999 # 随便一个不用的业务VLAN
此时访问 VLAN1 三层地址报文带 tag,两边统一识别。

二、万兆端口协商 / 流量控制 / EEE 兼容异常

第三方工业交换机万兆光口与 H3C 协商逻辑差异:
  1. 自动流控 FC 开启,双向背压导致单播报文丢包;
  2. EEE 绿色节能冲突,报文转发卡顿丢弃;

H3C 侧强制关闭兼容优化

plaintext
interface Ten-GigabitEthernet 1/0/X undo eee enable undo flow-control speed 10000 duplex full

三、工业交换机特有:环路检测、端口安全、ACL、风暴抑制拦截单播

兆越工业交换机默认安全策略更严格:
  1. 全局广播 / 未知单播抑制阈值过低,三层 ICMP 报文被丢弃;
  2. 内置环路检测、端口隔离、MAC 学习限制拦截跨设备互通;
    临时关闭兆越侧端口安全、环路检测、单播抑制测试。

四、TPID 802.1Q 标签字段不兼容(工业交换机高频坑)

标准 802.1Q TPID=0x8100;
大量工业交换机自定义 TPID(0x88A8/0x9100),H3C 识别为非标准标签丢弃:
  1. H3C 查看 TPID:display vlan tpid 默认 0x8100;
  2. 修复:
    • 兆越侧修改 TPID 为标准 0x8100;
    • 或 H3C 对接口识别厂商私有 TPID:
plaintext
vlan tpid 0x8100 interface Ten-GigabitEthernet 1/0/X dot1q-tunnel tpid 0x88A8

五、二层转发特殊机制差异

  1. 直通转发 / 存储转发:兆越默认直通转发,小包 ICMP 易丢失;
  2. STP/MSTP BPDU 处理:兆越工业交换机收到 BPDU 直接阻塞端口,阻断业务单播;
    临时关闭兆越侧 STP,测试能否 ping 通。

六、快速定位排障步骤

  1. 两边端口强制关闭 EEE、流控;
  2. 核对 Trunk PVID 统一为 VLAN1,或把 VLAN1 配置 tag 转发;
  3. 确认兆越 TPID 为标准 0x8100;
  4. 关闭兆越侧 STP、环路检测、单播风暴抑制;
  5. 两端接口抓包:
    • H3C 发包能出去,收不到回程包 → 兆越侧拦截;
    • 收不到任何报文 → PVID/TPID 标签不匹配。

极简总结

H3C 互访正常、对接兆越不通,90% 是 Trunk 原生 VLAN (PVID) 不一致,其次是 TPID 私有标签、EEE / 流控、工业交换机安全策略拦截 ICMP 报文。
