F1090无法访问直连
- 0关注
- 0收藏，50浏览
问题描述：
设备配置了ospf，看状态也是FULL，但是无法ping通。

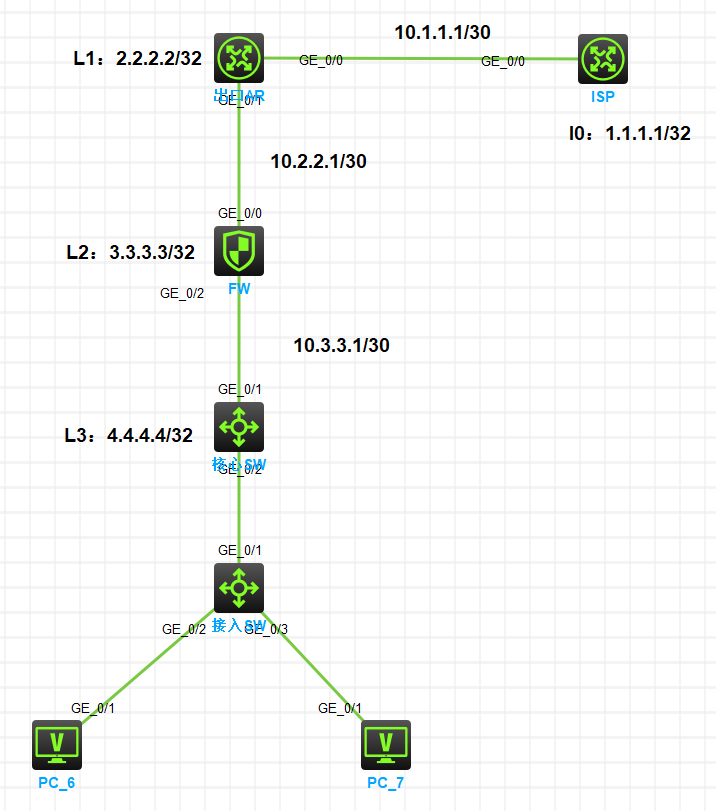

组网及组网描述：
<FW>display current-configuration
#
version 7.1.064, Alpha 7164
#
sysname FW
#
context Admin id 1
#
telnet server enable
#
irf mac-address persistent timer
irf auto-update enable
undo irf link-delay
irf member 1 priority 1
#
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 10.2.2.0 0.0.0.3
network 10.3.3.0 0.0.0.3
#
xbar load-single
password-recovery enable
lpu-type f-series
#
vlan 1
#
object-group service icmp
#
interface NULL0
#
interface LoopBack2
ip address 3.3.3.3 255.255.255.255
#
interface GigabitEthernet1/0/0
port link-mode route
combo enable copper
ip address 10.2.2.2 255.255.255.252
#
interface GigabitEthernet1/0/1
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/2
port link-mode route
combo enable copper
ip address 10.3.3.1 255.255.255.252
#
interface GigabitEthernet1/0/3
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/4
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/5
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/6
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/7
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/8
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/9
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/10
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/11
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/12
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/13
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/14
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/15
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/16
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/17
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/18
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/19
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/20
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/21
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/22
port link-mode route
combo enable copper
#
interface GigabitEthernet1/0/23
port link-mode route
combo enable copper
#
security-zone name Local
#
security-zone name Trust
import interface GigabitEthernet1/0/2
#
security-zone name DMZ
#
security-zone name Untrust
import interface GigabitEthernet1/0/0
#
security-zone name Management
import interface GigabitEthernet1/0/1
#
scheduler logfile size 16
#
line class aux
user-role network-operator
#
line class console
user-role network-admin
#
line class tty
user-role network-operator
#
line class vty
user-role network-operator
#
line aux 0
user-role network-admin
#
line con 0
user-role network-admin
#
line vty 0 4
authentication-mode scheme
user-role network-admin
#
line vty 5 63
user-role network-operator
#
domain system
#
aaa session-limit ftp 16
aaa session-limit telnet 16
aaa session-limit ssh 16
domain default enable system
#
role name level-0
description Predefined level-0 role
#
role name level-1
description Predefined level-1 role
#
role name level-2
description Predefined level-2 role
#
role name level-3
description Predefined level-3 role
#
role name level-4
description Predefined level-4 role
#
role name level-5
description Predefined level-5 role
#
role name level-6
description Predefined level-6 role
#
role name level-7
description Predefined level-7 role
#
role name level-8
description Predefined level-8 role
#
role name level-9
description Predefined level-9 role
#
role name level-10
description Predefined level-10 role
#
role name level-11
description Predefined level-11 role
#
role name level-12
description Predefined level-12 role
#
role name level-13
description Predefined level-13 role
#
role name level-14
description Predefined level-14 role
#
user-group system
#
local-user admin class manage
password hash $h$6$UbIhNnPevyKUwfpm$LqR3+yg1IjNct39MkOR0H0iQXLkYB3jMqM4vbAeoXOhbabIIFnjJPEGR00YiYA1Sz4LiY3FmEdru2fOLMb1shQ==
service-type telnet terminal http https
authorization-attribute user-role level-3
authorization-attribute user-role network-admin
authorization-attribute user-role network-operator
#
ip http enable
ip https enable
#
security-policy ip
rule 0 name ospflocalin
action pass
source-zone untrust
destination-zone local
service ospf
rule 1 name ospflocalout
action pass
source-zone local
destination-zone untrust
service ospf
rule 2 name trust-untrust
action pass
source-zone trust
destination-zone untrust
source-ip-subnet 192.168.10.0 255.255.255.0
source-ip-subnet 192.168.20.0 255.255.255.0
destination-ip-subnet 0.0.0.0 0.0.0.0
rule 3 name untrust-trust
action pass
source-zone untrust
destination-zone trust
source-ip-subnet 0.0.0.0 0.0.0.0
destination-ip-subnet 192.168.10.0 255.255.255.0
destination-ip-subnet 192.168.20.0 255.255.255.0
rule 4 name trust-local-ospf
action pass
source-zone trust
destination-zone local
service ospf
rule 5 name local-trust-ospf
action pass
source-zone local
destination-zone trust
service ospf
rule 6 name local-untrust-icmp
action pass
source-zone local
destination-zone untrust
service icmp
rule 7 name untrust-local-icmp
action pass
source-zone untrust
destination-zone local
service icmp
#
return
<FW>
最佳答案
故障核心结论
OSPF 邻居能达到 FULL，代表路由层面互通、OSPF 报文放通；无法 ping 通跨域网段根源是：安全策略缺少 ICMP 放行规则，且 Trust、Untrust、Local 域之间无通用 ICMP 允许策略。
一、先梳理安全域划分
Untrust 域：G1/0/0，地址10.2.2.2，对接出口路由器 L1（2.2.2.2）
Trust 域：G1/0/2，地址10.3.3.1，对接核心交换机 L3（4.4.4.4）
Local 域：防火墙本机 LoopBack、接口 IP、设备自身
现有安全策略缺陷：
仅放行 OSPF、特定业务网段双向通行，但没有全局 ICMP 允许规则；
规则 2/3 仅放行192.168.10.0/24、192.168.20.0/24，你当前互联网段10.2.2.0/30、10.3.3.0/30不在此范围内；
跨域 ICMP 报文全部被默认拒绝，ping 不通。
二、分场景问题拆解
场景 1：FW ping 对端直连设备（出口 2.2.2.2 / 核心 4.4.4.4）
FW ping 2.2.2.2：源 ZOne=Local，目的 ZOne=Untrust
现有仅规则 6 放行 Local→Untrust ICMP，理论能通；
若不通，检查：
出口路由器回程路由是否存在10.2.2.0/30；
确认 FW 本地策略 6 生效。
FW ping 4.4.4.4：源 ZOne=Local，目的 ZOne=Trust
当前无任何 Local→Trust ICMP 放行规则，ICMP 报文直接丢弃，完全 ping 不通。
场景 2：PC 终端跨网段互访 / PC ping 出口
PC 网段不属于192.168.10/20，规则 2、3 匹配不到，流量被阻断；
直连互联网段10.2.2.0/30、10.3.3.0/30也不在现有允许子网内。
三、完整修复配置（直接复制粘贴）
1. 补齐各域之间 ICMP 互通策略
plaintext
system-view
security-policy ip
# 补充Local与Trust域ICMP（FW本机ping内网交换机）
rule 8 name local-trust-icmp
action pass
source-zone local
destination-zone trust
service icmp
rule 9 name trust-local-icmp
action pass
source-zone trust
destination-zone local
service icmp
# 补充Trust与Untrust全网段ICMP（内网ping外网、跨直连网段互通）
rule 10 name trust-untrust-icmp
action pass
source-zone trust
destination-zone untrust
service icmp
rule 11 name untrust-trust-icmp
action pass
source-zone untrust
destination-zone trust
service icmp
# 放开互联直连网段10.2.2.0/30、10.3.3.0/30双向通行（原有规则只放192.168段）
rule 12 name trust-untrust-all-subnet
action pass
source-zone trust
destination-zone untrust
rule 13 name untrust-trust-all-subnet
action pass
source-zone untrust
destination-zone trust
说明：规则 12/13 会放行 Trust/Untrust 之间所有 IP 流量，适合内网生产环境；若需要精细化，可替换为指定10.2.2.0/30、10.3.3.0/30子网。
2. 验证命令
plaintext
# 查看OSPF路由是否完整学习
display ip routing-table protocol ospf
# 查看安全策略命中计数，确认ICMP规则有hit
display security-policy ip statistics
# 测试连通性
ping 4.4.4.4
ping 2.2.2.2
四、补充排查点
确认接口全部加入对应安全域：
plaintext
display security-zone interface
G1/0/0 归属 Untrust、G1/0/2 归属 Trust，不能遗漏。
2. 检查对端设备路由：
出口路由器需要静态路由10.3.3.0 255.255.255.252 10.2.2.2；
核心交换机需要静态路由10.2.2.0 255.255.255.252 10.3.3.1。
3. 若仅能通路由、ping 不通，100% 是安全策略缺失 ICMP 规则，配置上面策略即可解决。
