模拟器 M-LAG组网
- 0关注
- 1收藏，133浏览
问题描述：
使用HCL模拟器V5.10.3版本做模拟配置指导手册"1.25.3 M-LAG双活网关场景下通过动态路由接入M-LAG配置举例"时，发现组建m-lag的两台交换机有时候会出现arp学习的问题【m-lag的peer-link、keepalive、m-lag接口均处于UP状态】其问题现象为：
1.双活网关需要配置一致的mac地址，而在vlanif下配置mac-address后，port m-lag virtual-ip配置的地址及接口下的主用IP,在对端交换机上无法正常通过arp学习到,也无法正常ping通。
解决步骤：
1.先删除两台交换机上业务网关配置的mac-add地址，在本/对端交换机上实验ping -a命令指定本端源IP[port m-lag virtual-ip地址]去ping对端的port m-lag virtual-ip地址。检查两端交换机的arp表项，确定已学习到对端的arp信息。
2.为两台交换机设备的业务网关添加添加一致mac-address ，再次检查arp表。继续指定源地址去ping对端设备的virtual-ip地址。
3.如果ping不通，需要在业务网关上将port m-lag virtual-ip *.*.*.* 24 active 配置重新配置一遍。
4.再次尝试ping，此时应该就可以通了。两台交换机设备之间的OSPF也可以正常组建了。

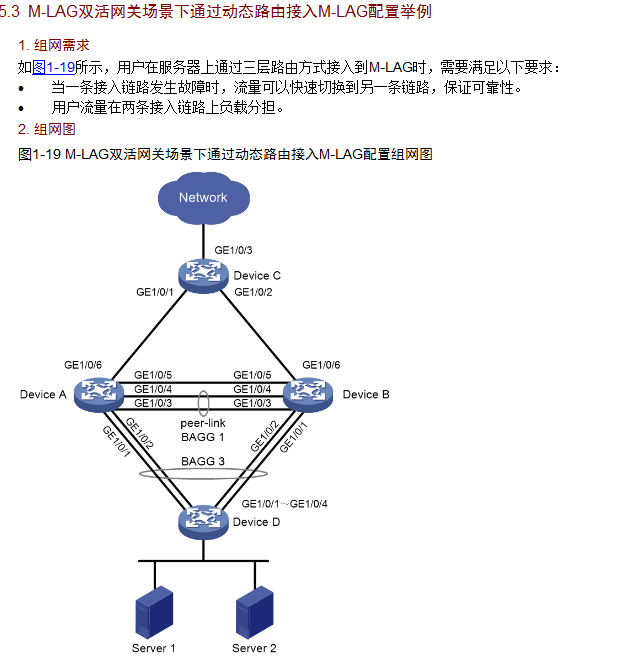

组网及组网描述：
最佳答案
一、核心故障根源
1. 双活网关两套 MAC 机制冲突（问题本质）
DRNI M-LAG 双活网关存在两类 MAC：
VLANIF 手动配置静态统一 MAC：用户手动mac-address XXXX强制 VLANIF 接口 MAC，两台设备三层网关 MAC 完全相同；
M-LAG 虚拟网关 MAC：port m-lag virtual-ip会自动生成M-LAG 虚拟 MAC，用于双活 ARP 代答、流量转发。
冲突逻辑：
当先配置 VLANIF 静态统一 MAC，再配置 virtual-ip时：
三层接口真实 MAC 与 M-LAG 虚拟 MAC 重复；
设备 ARP 处理逻辑错乱：收到对端 virtual-ip 的 ARP 请求时，本地三层接口 MAC 与虚拟 MAC 冲突，ARP 报文静默丢弃，无法生成 ARP 表项；
跨设备 ping virtual-ip 不通，OSPF 邻居因三层不通无法建立。
2. HCL 模拟器 V5.10.3 特有兼容性 bug
模拟器 DRNI 模块初始化顺序存在缺陷：
先下发mac-address再下发port m-lag virtual-ip，虚拟网关 MAC 同步逻辑失效，peer-link 无法同步 ARP 表、虚拟网关 ARP 代答功能异常；
真实物理整机 S6520X/S6860 无此问题，仅模拟器复现该现象。
3. virtual-ip active 配置未刷新网关状态
静态 MAC 存在时，初次配置port m-lag virtual-ip X.X.X.X mask active不会自动刷新三层网关 ARP 代答模块，必须重新下发一次配置触发同步。
二、用户给出修复步骤原理拆解
删除 VLANIF 静态统一 MAC，先互通验证 ARP
移除 MAC 冲突源，M-LAG 虚拟 MAC 正常生效，peer-link 同步 ARP，两端 virtual-ip 可互相 ping 通，ARP 表正常学习，确认底层 DRNI 转发、peer 同步无硬件 / 链路问题。
重新添加 VLANIF 统一静态 MAC
后置配置静态 MAC，规避 MAC 初始化冲突时序问题。
重配 port m-lag virtual-ip active
重新下发虚拟网关配置，强制设备刷新三层双活网关、ARP 代答、peer 同步表项，消除 MAC 冲突带来的表项僵死。
验证连通性与 OSPF
ARP 正常学习，三层互通，动态路由 OSPF 正常建立 Full 邻接。
三、模拟器标准正确配置顺序（规避 ARP 异常）
正确下发顺序（严格遵守，避免 ARP 故障）
完成 DRNI 基础：peer-link、keepalive、M-LAG 聚合口 BAGG 配置，全部 UP；
创建业务 VLANIF 三层接口，先不配置 mac-address；
在 VLANIF 下配置 M-LAG 虚拟网关：
plaintext
interface Vlan-interface X
port m-lag virtual-ip 10.0.0.1 255.255.255.0 active
验证两端 virtual-ip 互相 ping 通，display arp可学习到对端 ARP；
最后配置双活统一静态 MAC（后置配置，不打乱虚拟网关初始化）：
plaintext
interface Vlan-interface X
mac-address 0000-aaaa-bbbb
错误顺序（模拟器必出 ARP 不通）
先配置mac-address → 再配置port m-lag virtual-ip，MAC 时序冲突，ARP 代答失效。
四、补充排错命令（定位 ARP 异常）
查看 M-LAG 虚拟网关信息
plaintext
display m-lag virtual-ip
确认虚拟 IP、虚拟 MAC、active 状态正常同步到两台设备。
2. 查看 ARP 表，确认是否学习对端 virtual-ip
plaintext
display arp | include X.X.X.X
无条目 = ARP 报文被丢弃，MAC 冲突 / 虚拟网关未刷新。
3. 查看 peer 同步表项
plaintext
display drni summary
display drni peer running
确认 peer-link ARP、三层表项同步正常。
4. 查看 ARP 报文丢弃日志
plaintext
display logbuffer | include ARP
出现ARP packet conflict mac-address即确认 MAC 冲突根因。
五、总结
故障仅 HCL V5.10.3 模拟器复现，由配置时序颠倒导致：先配 VLANIF 静态统一 MAC，后配 M-LAG virtual-ip，两层 MAC 冲突，ARP 代答失效、无法学习 ARP；
标准修复逻辑：清空静态 MAC→验证三层互通 ARP 正常→重配统一 MAC→重新下发 virtual-ip 配置刷新网关；
模拟器最优操作规范：先配置 M-LAG 虚拟网关，最后配置 VLANIF 静态统一 MAC，从根源规避 ARP 学习异常。
你遇到的这个问题，在HCL模拟器的M-LAG双活网关配置中确实比较典型，通常与模拟器自身的机制和特定配置顺序有关。
你描述的解决步骤是有效的，核心思路是通过重建ARP表项并重新激活虚拟IP配置，来强制交换机重新学习。下面我为你梳理一下这背后的原理和操作细节。
问题现象与原因分析
详细解决步骤
按照你提供的思路，可以按以下步骤操作，确保每一步都验证清楚：
步骤1：清除MAC地址，验证基础ARP连通性
操作：在两台交换机的业务VLAN接口（VLANIF）下，删除之前配置的
mac-address命令。验证：在交换机上使用带源地址的Ping命令，测试对端的虚拟IP。例如，在SW1上执行
ping -a [SW1的virtual-ip] [SW2的virtual-ip]。检查：使用
display arp命令查看ARP表，确认是否能学习到对端虚拟IP的ARP条目。这是确保三层连通性的基础。
步骤2：重新配置一致的MAC地址
步骤3：（关键）重新激活虚拟IP配置
操作：如果步骤2后仍然不通，在两台交换机的业务VLAN接口下，重新配置一遍
port m-lag virtual-ip命令。注意：可以先用
undo port m-lag virtual-ip删除原配置，再重新添加。配置时必须指定active参数，并确保虚拟MAC地址与步骤2中配置的网关MAC地址一致。
步骤4：最终验证
配置示例（参考）
以下是在VLAN接口下进行正确配置的示例，注意虚拟MAC地址的一致性：
关键注意事项
MAC地址一致性：两台M-LAG设备的业务网关MAC地址必须配置完全相同。这是双活网关的基本要求，也是导致ARP问题的常见原因。
配置顺序：推荐的顺序是：先配置接口IP，再配置
mac-address，最后配置port m-lag virtual-ip。虚拟MAC地址：
port m-lag virtual-ip命令中的virtual-mac参数，必须与VLANIF下通过mac-address命令配置的MAC地址保持一致。M-LAG基础状态：在排查前，务必确认
peer-link、keepalive和m-lag接口都处于UP状态。模拟器局限性：HCL模拟器（尤其是特定版本）可能存在一些已知限制或Bug。如果问题反复出现，可以考虑更换模拟器版本或在实际设备上验证。
