MER8300路由器增设网段

MER 的2/1放vlan 118

交换机侧同步更新相关配置不就行了，也就是交换机侧的8口

然后对应终端口放通118，如果涉及接入交换机的话，接入到核心相关vlan也要正确放行哦

你好，交换机TP-Link  VLAN - 802.1Q VLAN VALN配置增加了118网段，tagged8和24口，untagged12和15口。

组网梳理现状
MER8300 GE2/1：PVID100，允许 VLAN100、118 通过（已预留 118 透传）
TP 交换机 1/0/8 → MER GE2/1；交换机 1/0/24 → MER GE2/2
需求：交换机 12、15 端口划入 VLAN118，实现 192.168.118.0 网段上网
一、H3C MER8300 路由器配置（已有 Vlan-interface118，无需新增三层接口）
第一张截图可见路由器已存在 Vlan-interface118 192.168.118.1/24，三层网关已建好，只需要确认 2 点：
1）确认 GE2/1 允许 VLAN118 通过（当前配置已满足，无需修改）

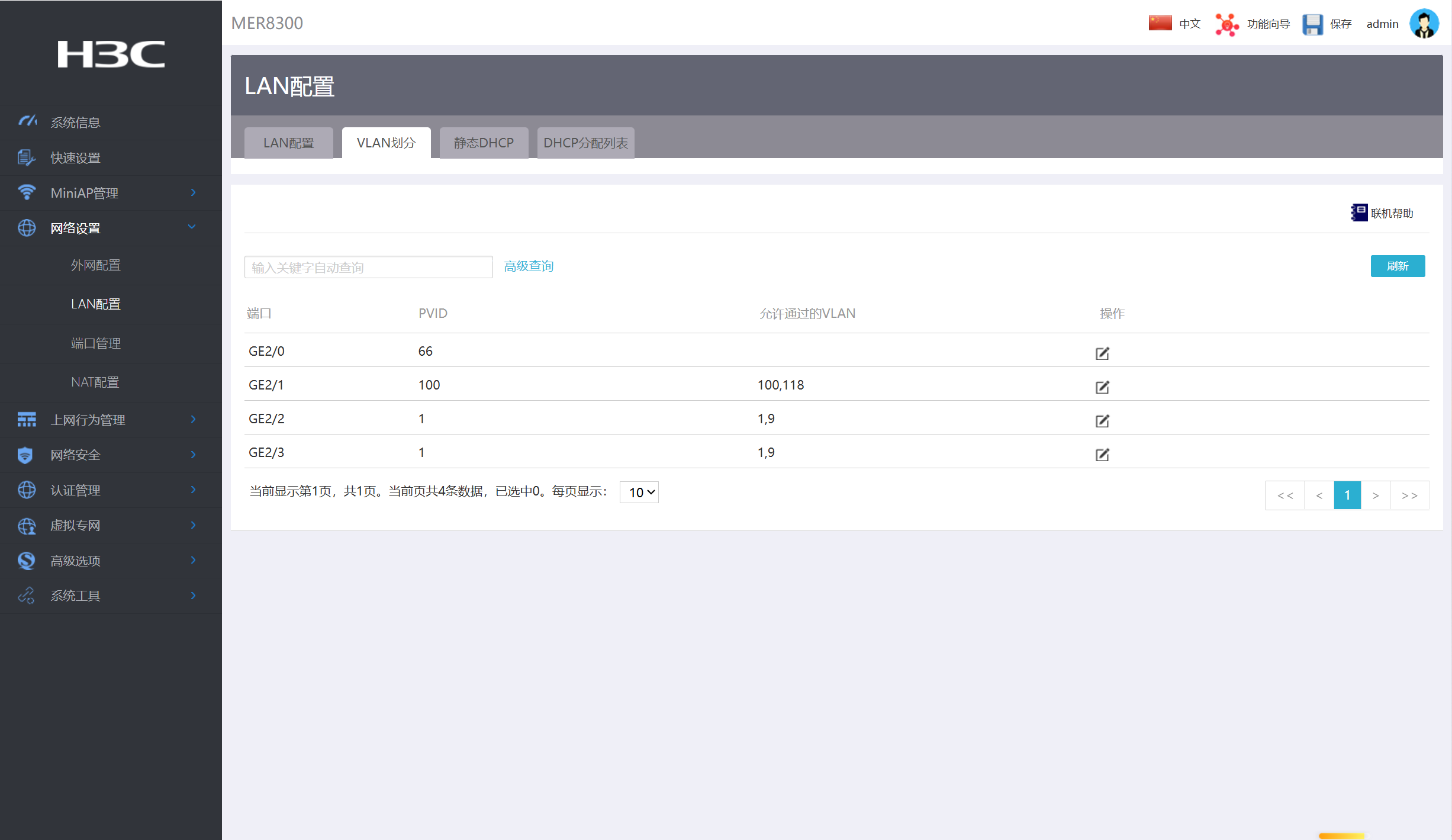

第二张图 VLAN 划分：GE2/1 允许通过 VLAN：100,118，标签 VLAN118 可正常透传至交换机。
2）给 VLAN118 开启 DHCP 地址池（新增网段必须配 DHCP，终端自动获取 118 网段 IP）
顶部菜单【LAN 配置】→切换到【静态 DHCP】旁的【DHCP 分配列表】
点击【添加】
VLAN 接口：选择Vlan-interface118
地址池范围：192.168.118.2 ~ 192.168.118.200
子网掩码：255.255.255.0
网关：192.168.118.1
DNS：填写运营商 DNS（如 223.5.5.5、114.114.114.114）
保存配置，VLAN118 网段 DHCP 生效。
二、TP-LINK TL-SE5226 交换机配置（核心修改，分两步）
步骤 1：编辑 VLAN118 成员，加入 1/0/12、1/0/15 端口
左侧菜单【二层交换】→【802.1Q VLAN】
列表找到 VLAN_ID=118，点击右侧【编辑】
在端口成员列表中勾选端口 1/0/12、1/0/15，确认端口标记为 untagged（无标签）
说明：12、15 口接终端电脑 / 设备，属于 access 口，PVID=118，出端口剥掉 VLAN 标签。
确认上行口 1/0/8 保持 tagged（带标签），用于把 VLAN118 流量传给 MER8300 GE2/1。
保存 VLAN 配置。
步骤 2：修改端口 12、15 的 PVID 为 118（Access 口标准操作）
切换顶部【端口配置】标签
找到端口 1/0/12、1/0/15，分别编辑：
PVID：修改为 118
端口类型：Access（固定）
上行口 1/0/8 保持 Trunk，PVID100，允许 VLAN100、118 带标签通行。
三、验证连通性
将电脑接入交换机 12/15 口，查看自动获取 IP：192.168.118.X，网关 192.168.118.1
ping 网关 192.168.118.1 通，测试外网访问正常；
跨 VLAN 互通（如 VLAN1、9、100 互访）：MER8300 默认各 VLAN 三层接口互通，无需额外策略。
补充说明
路由器无需新建 Vlan-interface118，设备出厂 / 已有配置已经建好三层网关；
MER8300 GE2/1 已经放行 VLAN118 标签流量，不用改动端口 VLAN 允许列表；
交换机上行 1/0/8 必须 tagged 118，否则 VLAN118 流量无法上传到路由器网关。
