F1070 配置 nat66 prefix source 后无会话、无快转表项

NAT
IPv6

5天前提问

0关注
0收藏，131浏览

zhiliao_82177

zhiliao_82177 零段

粉丝：0人关注：0人

问题描述：

设备完成配置NAT66后

为什么 display nat66 session 始终为空？流量已到达防火墙并被安全策略放行，但似乎未进入NAT66处理流程。
该版本（Release 9660P58）是否存在NAT66功能的已知限制或缺陷？
是否有其他配置遗漏或需要调整的地方？（如是否需要全局开启某功能、ACL引用方式是否有差异等）

组网及组网描述：

设备型号： H3C SecPath F1070
软件版本： H3C Comware Software, Version 7.1.064, Release 9660P58

组网拓扑：
内网终端（IPv6地址：2001:db8:1::100/128）→ 汇聚交换机（DHCPv6分配地址，默认路由下一跳指向F1070）→ F1070防火墙（内网接口 Vlan4000，地址：2001:db8:2::1/64）→ F1070公网接口 GE1/0/11（地址：2001:db8:3::2/64）→ 运营商网关（2001:db8:3::1）

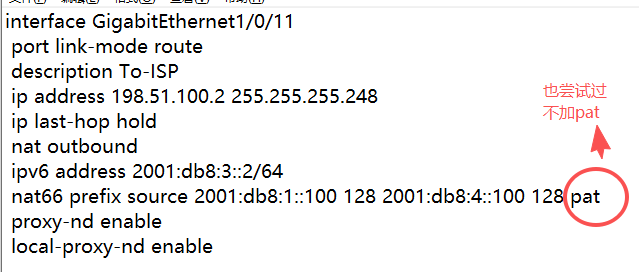

外网接口NAT配置如下：

interface GigabitEthernet1/0/11 port link-mode route description To-ISP ip address 198.51.100.2 255.255.255.248 ip last-hop hold nat outbound ipv6 address 2001:db8:3::2/64 nat66 prefix source 2001:db8:1::100 128 2001:db8:4::100 128 pat proxy-nd enable local-proxy-nd enable

安全策略：已放行 IPv6 any-any（有命中计数）

路由：

内网终端默认网关指向汇聚交换机，汇聚交换机有默认路由指向F1070的内网接口地址。
F1070有默认路由指向运营商网关 2001:db8:3::1。

现象：

内网终端（2001:db8:1::100）ping 公网 IPv6 地址（如 2001:4860:4860::8888），不通。
不配置 nat66 时，display ipv6 fast-forwarding cache 有快转表项，而且发现内网终端的源端口已经发生了转换；
配置 nat66 后，快转表项消失。
display nat66 session 始终为空（Total sessions found: 0）。
display security-policy statistics ipv6 显示 IPv6 策略有命中计数，说明流量已到达防火墙并被安全策略放行。
已尝试添加 pat 参数、开启 proxy-nd enable 和 local-proxy-nd enable，问题依旧。

补充信息：搜索到MSR3620有类似案例，配置NAT66后无会话，最终通过 proxy-nd enable 解决。另有案例指出NAT66前缀与接口地址在同一网段时无法响应NS报文，但本场景中转换后地址与接口地址不属于同一/64前缀，故不适用。

请各位大神指点，谢谢！

已排查项目：

☑
安全策略已放行（any-any，有命中计数）
☑
路由可达（汇聚交换机有默认路由指向F1070，F1070有默认路由指向运营商网关）
☑
接口IPv6地址配置正确，接口状态UP
☑
转换前后前缀长度一致（均为/128）
☑
转换后地址与接口地址不属于同一个/64前缀
☑
已开启ND代理（proxy-nd enable + local-proxy-nd enable）
☑
已尝试添加pat参数

最佳答案

有飞不起的鸟

有飞不起的鸟九段

粉丝：22人关注：0人

您遇到的问题是典型的配置缺失导致的，而非软件版本缺陷。根本原因在于：H3C的nat66 prefix source命令必须与一个ACL（访问控制列表）配合使用，以明确指定哪些流量需要进行NAT66转换。
您目前仅配置了转换规则（将源地址A转换为B），但没有告诉设备“哪些流量要应用这个规则”。
问题根因详解
NAT66与NAT44的机制差异：
NAT44通常可以通过nat outbound（在接口下）或nat source（在策略中）直接调用ACL，或使用acl参数。
NAT66的nat66 prefix source命令本身是一个静态映射声明，它定义了“将地址X转换为地址Y”。但它不会自动匹配所有经过该接口的流量。设备需要知道“针对哪些流量执行这个映射”。
ACL的作用：
您需要在系统视图下创建一个IPv6 ACL，用于匹配您想要进行NAT66转换的源IP地址（即内网终端地址）。
然后，您需要将这个ACL与nat66 prefix source命令关联起来。在H3C的实现中，这通常是通过在接口下配置nat66 prefix source时，引用该ACL来实现的。
解决方案与配置修正
请按以下步骤操作，这应该是解决您问题的关键：
步骤1：创建IPv6 ACL
# 创建高级IPv6 ACL，匹配您想要转换的源地址
acl ipv6 advanced 3000
rule 0 permit ipv6 source 2001:db8:1::100 128
quit
注意：如果您想对所有内网网段进行NAT66，可以将source改为 2001:db8:1:: 64 或其他合适的范围。
步骤2：修改接口下的NAT66配置，引用ACL
interface GigabitEthernet1/0/11
# 删除原来的配置
undo nat66 prefix source 2001:db8:1::100 128 2001:db8:4::100 128 pat

# 重新配置，并引用ACL
nat66 prefix source acl ipv6 number 3000 2001:db8:4::100 128 pat
quit
解释：acl ipv6 number 3000 这部分是关键。它告诉设备：“只有匹配ACL 3000的流量，才执行后面的NAT66转换”。
步骤3：验证配置
display this interface GigabitEthernet 1/0/11
display nat66 session verbose
display nat66 all
其他排查建议（即使上述步骤解决后，也请检查）
确认NAT66全局开关：虽然通常不需要，但可以确认一下是否有关联的全局命令。在H3C设备上，nat66功能通常在接口配置后即生效，但您可以检查是否有 nat66 enable 之类的全局命令（通常没有，但值得确认）。
检查路由对称性：确保回程流量也能正确到达F1070。您的配置中，转换后的地址是 2001:db8:4::100，这个地址的路由必须在F1070上存在，并且指向内网。F1070收到回包后，需要能解NAT，找到原始地址 2001:db8:1::100。您需要在F1070上有一条指向内网接口的路由，例如 ipv6 route-static 2001:db8:4::100 128 Vlan-interface4000，以确保回包能正确转发给内网终端。
检查ND代理的必要性：您已经开启了 proxy-nd 和 local-proxy-nd，这通常是正确的。但请注意，如果内网终端和F1070之间没有二层隔离需求，理论上可以不配。您当前的配置是正确的，无需改动。
关于您提到的“不配置nat66时，内网终端的源端口已经发生了转换”：这个现象很奇怪。如果不配NAT66，不应该有端口转换。请您再次确认当时的状态，是否是其他策略（如NAT44）导致的？或者您看到的是IPv6的临时地址转换？这一点不影响当前问题，但值得留意。
关于版本缺陷的回应
Release 9660P58 是一个相对成熟的版本，对于基础NAT66功能（如您所配置的prefix source）的支持是完善的。
MSR3620的案例：那个案例中，问题在于NAT66转换后的地址与接口地址在同一网段，导致ARP/ND解析失败。您的情况不符合此条件，所以不适用。
结论：强烈建议您优先检查并修正ACL配置。在完成上述配置前，不要轻易归结为版本缺陷。如果修正后问题依旧，再考虑联系H3C技术支持并提供完整的debug信息（如 debug nat66 packet 的输出）。
总结操作清单
创建IPv6 ACL 3000，匹配源地址 2001:db8:1::100/128。
修改接口GE1/0/11的NAT66配置，加入 acl ipv6 number 3000。
添加回程路由：ipv6 route-static 2001:db8:4::100 128 Vlan-interface4000。
清理并重建会话：清除原有会话 reset nat66 session，然后重新发起测试。
请按照以上步骤操作，大概率可以解决问题。祝您顺利！

2 个回答

按时间按赞数

zhiliao_GeOM0O

zhiliao_GeOM0O 九段

粉丝：30人关注：2人

1、重要误区：nat66 prefix‑source属于无状态 NPTv6 转换，不会生成 nat66 session 表项，display nat66 session 永远为空，不能以此判断是否生效；查看 display nat66 statistics 转换计数是否增长。

2、故障诱因：GE1/0/11 接口同时配置nat outbound ipv6和nat66 prefix source，R9660P58 版本出现规则冲突，报文无法匹配 prefix‑source，ipv6 快转表消失；同时nat66 prefix source后带 pat 参数在该版本 F1070 存在缺陷。

修复：删除接口下nat outbound ipv6，去掉 pat 参数。

plaintext

interface GigabitEthernet1/0/11
undo nat outbound ipv6 address 2001:db8:3::2/64
undo nat66 prefix source 2001:db8:1::100 128 2001:db8:4::100 128 pat
nat66 prefix source 2001:db8:1::100 128 2001:db8:4::100 128
save force

3、ping 不通根因：转换后地址 2001:db8:4::100 不在外网接口网段，接口 proxy‑nd 无法跨网段代答 NS 邻居请求，运营商网关无该地址回包路由，回包丢弃。

处理：运营商配置静态 IPv6 路由 2001:db8:4::100/128 下一跳指向 F1070 外网接口；运营商不能改路由则改用策略 NAT66 静态源转换模式。

4、验证命令：display nat66 source确认规则 Active；display nat66 statistics观察 source‑prefix‑translate 计数是否上涨。

5、版本建议：R9660P58 接口 NPTv6 存在上述限制；需要大规模 NPTv6 场景建议升级 R9660P60。
