MSR2600-15-X1 + 两台+其中一台当交换机

你描述的组网方案在技术上是完全可行的。将路由器B作为交换机使用，并通过路由器A的NAT功能从公网访问路由器B的管理界面，这套思路很清晰，只需要注意几个关键的配置细节。

组网方案可行性

将MSR2600-15-X1路由器B作为交换机使用，核心操作是将它的LAN口从三层路由模式切换为二层交换模式，并关闭其路由功能。

根据官方规格，MSR2600-15-X1的GE0～GE4、SFP13和SFP14是纯三层口，无法切换。而LAN口（通常是GE5-GE12等）支持通过命令切换为二层口，你需要使用这些端口来连接。

 “关闭DHCP”的正确操作

你截图中提到的“关闭DHCP”，准确来说是指关闭路由器B上的DHCP服务器功能，而不是删除VLAN接口的IP地址。

如果路由器B的DHCP服务不关闭，它会和路由器A的DHCP服务冲突，导致终端可能获取到错误的网关，从而无法上网。

正确操作步骤：

1. 登录路由器B的CLI，进入系统视图。

2. 关闭DHCP服务。在VLAN接口视图下执行：

   text

   [H3C-Vlan-interface1] undo dhcp select server

   如果设备不支持此命令，可以尝试在系统视图下执行 undo dhcp enable 来全局关闭DHCP服务。

3. 为VLAN接口配置管理IP。保留你设置的 192.168.10.253，这是后续远程管理路由器B的地址。这个地址必须与路由器A的LAN口地址（192.168.10.1）在同一网段，且不能冲突。

 通过公网IP访问路由器B的配置

你写的NAT配置命令 nat server protocol tcp global current-interface 8080 inside 192.168.10.253 80 语法是正确的，可以实现从公网通过 公网IP:8080 访问路由器B的Web管理页面。

需要注意的几点：

• 路由器A的WAN口IP：current-interface 关键字表示使用该接口当前的IP地址。如果路由器A的WAN口是通过PPPoE拨号动态获取IP，建议改用接口名称（如 Dialer 1）或直接指定IP，以确保映射稳定。

• 路由器B的Web管理端口：默认是80端口。如果你的路由器B修改过Web管理端口（比如改成了8080），那么NAT配置中的 inside 端口也要相应修改。

• 访问方式：配置完成后，在公网浏览器中输入 http://路由器A的公网IP:8080，即可打开路由器B的登录页面。

1、组网可行性

✅ 组网方案可行

• MSR2600-15-X1 的 GE5~GE12 可以切为二层口，B 路由器就变成一台带 VLAN1 的二层交换机，A 的 LAN 口接入 B 的二层口，同网段互通。
• A：VLAN1 192.168.10.1（网关，开启 DHCP）

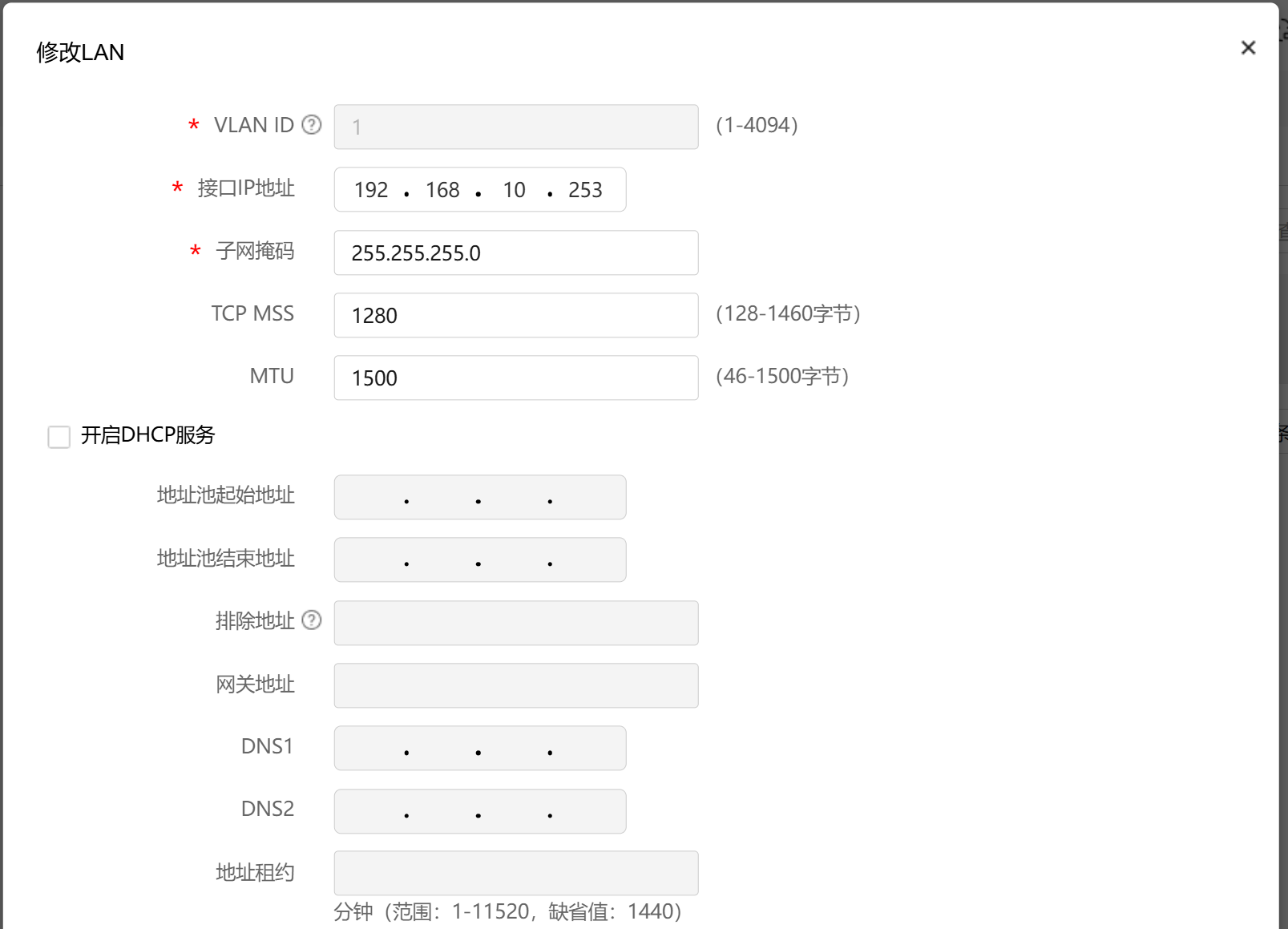

• B：VLAN1 192.168.10.253（仅管理 IP，关闭 VLAN 内 DHCP，就是截图这个「开启 DHCP 服务」复选框取消勾选，和你截图一致）

问题：你描述写 “两台设备的 vlan 地址默认一致”，实际规划是 A=192.168.10.1，B=192.168.10.253，这个是正确的，不能相同。

2、关闭 DHCP 的位置

是的，关闭 DHCP 就是截图 LAN 配置里【开启 DHCP 服务】这个勾选框取消。 B 作为二层交换机使用，不能启用 DHCP 服务器，否则网络内会出现两个 DHCP 服务器，终端随机获取 IP 造成网络混乱。 B 仅保留 VLAN1 接口 IP 192.168.10.253作为设备管理地址。

3、端口映射需求：A 公网 8080 访问 B 的管理页面

你配置：nat server protocol tcp global current-interface 8080 inside 192.168.10.253 80 ⚠️ 存在两个坑

1. MSR 路由器 Web 管理默认端口是80，这条 NAT 规则含义：访问 A 公网 IP:8080 → 转发给 B 的 192.168.10.253:80，逻辑本身没问题。
2. 必须额外保证两点：
   • A 的防火墙策略放行外网 TCP 8080；
   • B 路由器本身的Web 管理服务开启，B 的本地访问控制策略允许来自 192.168.10.0 网段访问 Web 页面。

额外风险提醒

• 直接把管理页面暴露公网有安全风险，建议改成 VPN 接入内网管理，不建议公网直接映射管理端口。
• 两台 MSR 之间互联的端口：A 侧是三层 LAN 口，B 侧是二层 Access VLAN1 口，连线方式没问题。

4、B 设备（充当交换机）关键配置核对（对照截图）

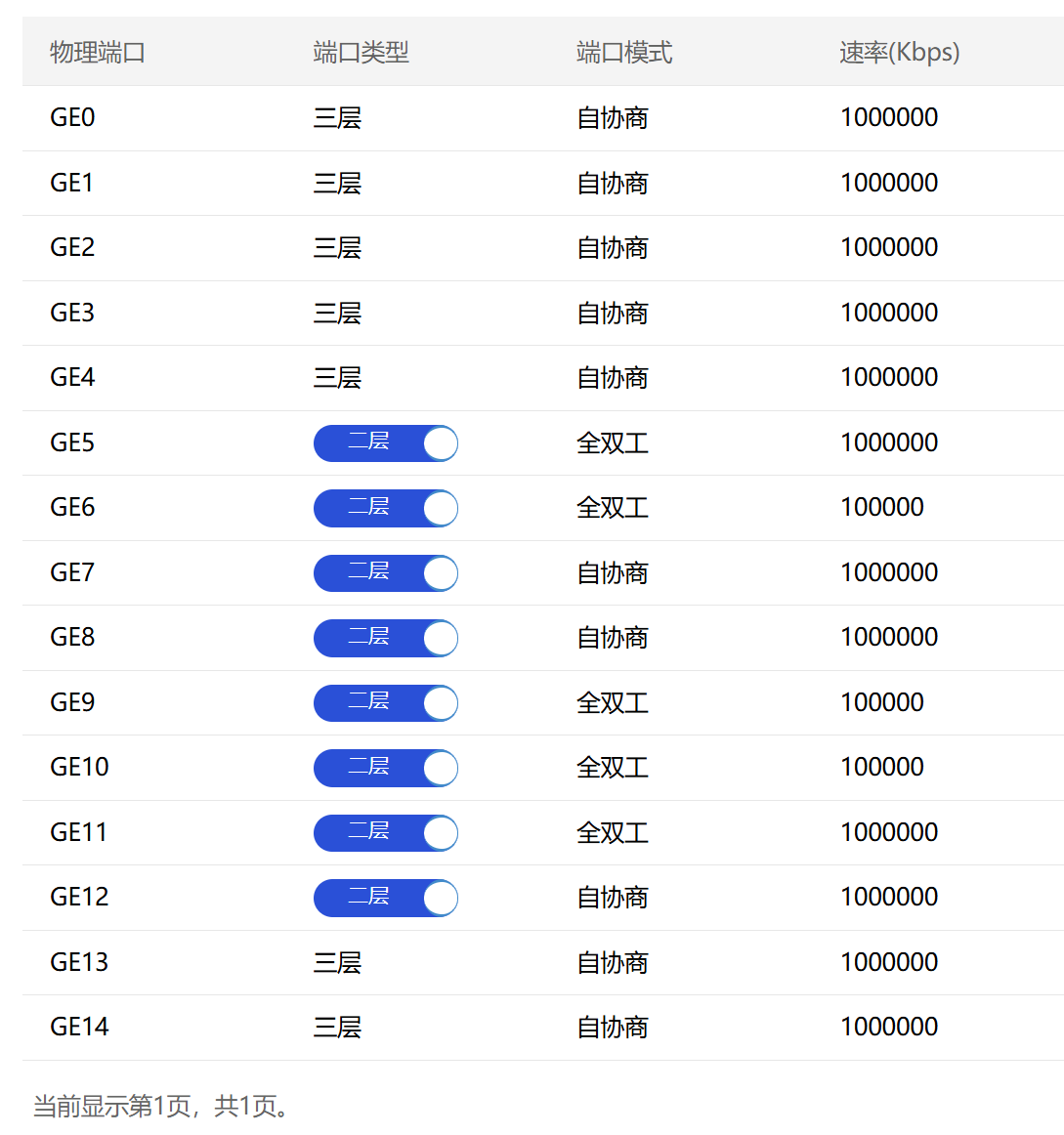

1. GE5~GE12 端口类型：二层 ✔

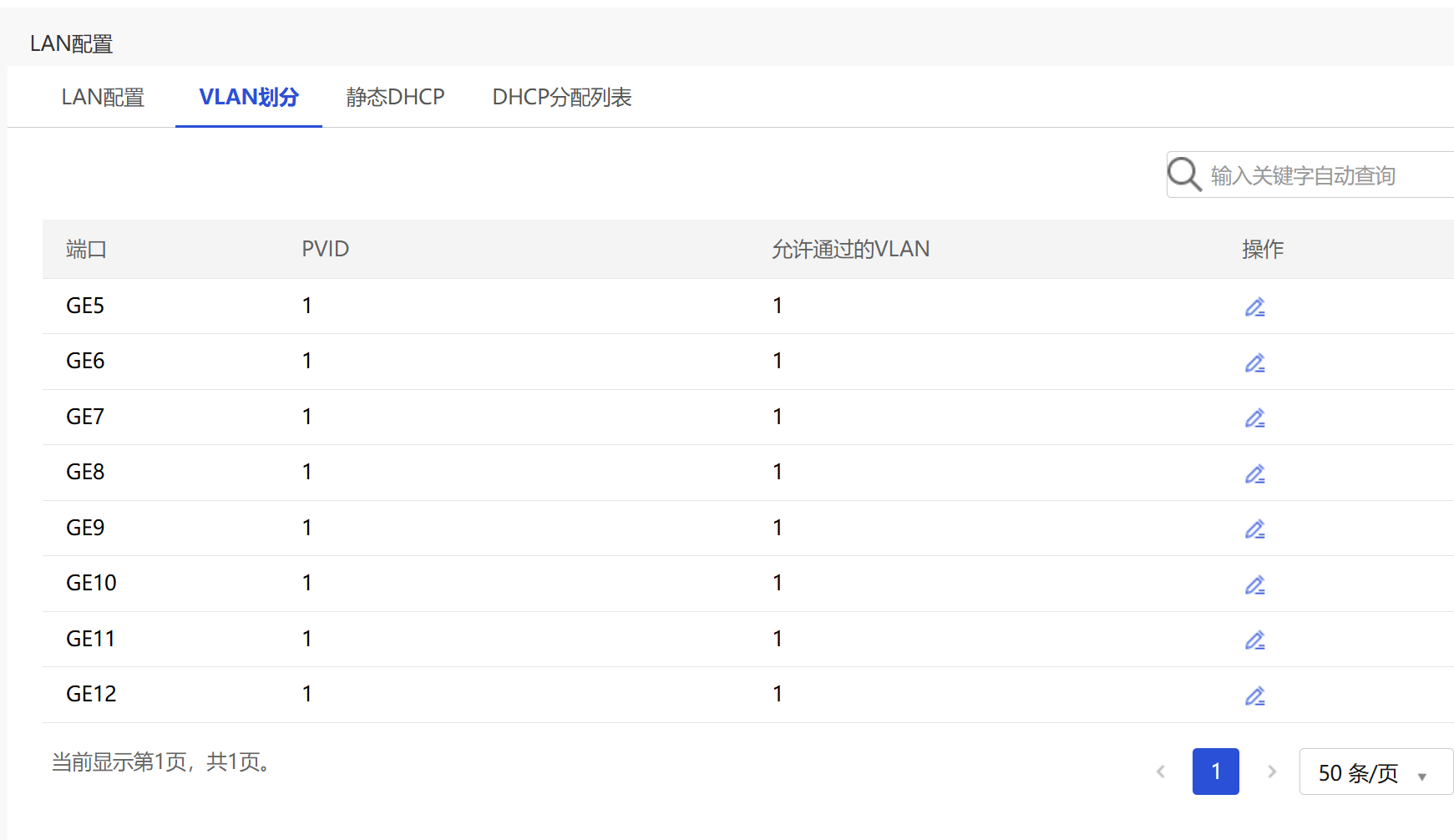

2. VLAN 划分：PVID=1，允许 VLAN1 通过（access 口）✔
3. VLAN1 接口 IP：192.168.10.253/24 ✔
4. ❌取消勾选【开启 DHCP 服务】（截图里已经未勾选，正确）

5、简短总结

1. 组网可行；关闭 DHCP 就是截图 VLAN 配置里的 “开启 DHCP 服务” 复选框取消。
2. NAT server 映射语法本身没问题，公网访问 A:8080 转发到 B 的 80 管理页面，但需要在 A 放通 8080 端口策略，B 开启 Web 管理并放行内网访问。
3. 安全提醒：不推荐公网直接暴露设备管理页面。
