在一台交换机上有DHCP服务器，在另一台交换机上实现DHCP中继

3.5.1  DHCP中继配置举例

1. 组网需求

·     DHCP客户端所在网段为10.10.1.0/24，DHCP服务器的IP地址为10.1.1.1/24；

·     由于DHCP客户端和DHCP服务器不在同一网段，因此，需要在客户端所在网段设置DHCP中继设备，以便客户端可以从DHCP服务器申请到10.10.1.0/24网段的IP地址及相关配置信息；

·     Switch A作为DHCP中继通过端口（属于VLAN10）连接到DHCP客户端所在的网络，交换机VLAN接口10的IP地址为10.10.1.1/24，VLAN接口20的IP地址为10.1.1.2/24。

2. 组网图

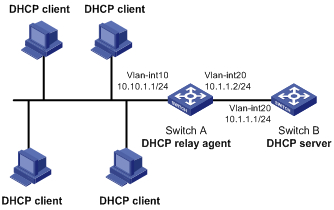

图3-3 DHCP中继组网示意图

3. 配置步骤

# 配置各接口的IP地址（略）。

# 启用DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置VLAN接口10工作在DHCP中继模式。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] dhcp select relay

# 配置DHCP服务器的地址。

[SwitchA-Vlan-interface10] dhcp relay server-address 10.1.1.1

配置完成后，DHCP客户端可以通过DHCP中继从DHCP服务器获取IP地址及相关配置信息。通过display dhcp relay statistics命令可以显示DHCP中继转发的DHCP报文统计信息；如果在DHCP中继上通过dhcp relay client-information record命令启用了DHCP中继的用户地址表项记录功能，则可以通过display dhcp relay client-information命令可以显示通过DHCP中继获取IP地址的客户端信息。

3.5.2  DHCP中继支持Option 82配置举例

1. 组网需求

·     在DHCP中继Switch A上启用Option 82功能；

·     对包含Option 82的请求报文的处理策略为replace；

·     Circuit ID填充内容为company001，Remote ID填充内容为device001；

·     Switch A将添加Option 82的DHCP请求报文转发给DHCP服务器Switch B，使得DHCP客户端可以获取到IP地址。

2. 组网图

如图3-3所示。

3. 配置步骤

# 配置各接口的IP地址（略）。

# 启用DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置VLAN接口10工作在DHCP中继模式。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] dhcp select relay

# 指定DHCP服务器的地址。

[SwitchA-Vlan-interface10] dhcp relay server-address 10.1.1.1

# 配置Option 82的处理策略和填充内容。

[SwitchA-Vlan-interface10] dhcp relay information enable

[SwitchA-Vlan-interface10] dhcp relay information strategy replace

[SwitchA-Vlan-interface10] dhcp relay information circuit-id string company001

[SwitchA-Vlan-interface10] dhcp relay information remote-id string device001
