问题描述：
我这边有亿联T19P E2和avaya 1603两种IP话机，交换机是h3c 3100 52 tp si。
划分vlan后，要求电脑划入vlan2、ip话机划入valn3。当avaya话机接入交换机后，话机自动接入vlan3，话机下联的电脑自动接入valn2，能够正常实现功能要求。
但是，更换亿联话机后，ip话机自动接入vlan2，同时下联电脑也是vlan2.不能如avaya话机那样自动接入valn3
也就是说，3100交换机无法识别出亿联的ip话机，请问如何配置才能使亿联话机同avaya话机一样，能够自动划入vlan3.
组网及组网描述：
[TJF-SW-01]display cur
# sysname TJF-SW-01
# lldp enable
# loopback-detection enable
# radius scheme system
# domain system
# local-user admin password cipher $c$3$fqopJ1lDIZV7leH55LJNkmq9hGS8NEDT service-type telnet level 3
# vlan 1 description Infra name Infra
# vlan 2 description PC-Lan name PC-Lan
# vlan 3 description VoIP name VoIP
# vlan 4 description PC-WiFi name PC-WiFi
# vlan 5 description SFA-WiFi name SFA-WiFi
# vlan 6 description Guest-WiFi name Guest-WiFi
# interface Vlan-interface1 ip address 10.145.244.98 255.255.255.0
# interface Aux1/0/0
# interface Ethernet1/0/1
lldp admin-status rx
port link-type hybrid
port hybrid vlan 2 to 3 untagged
undo port hybrid vlan 1
port hybrid pvid vlan 2
loopback-detection enable
# interface Ethernet1/0/2
lldp admin-status rx
port link-type hybrid
port hybrid vlan 2 to 3 untagged
undo port hybrid vlan 1
port hybrid pvid vlan 2
loopback-detection enable
# interface Ethernet1/0/3
lldp admin-status rx
port link-type hybrid
port hybrid vlan 2 to 3 untagged
undo port hybrid vlan 1
port hybrid pvid vlan 2
loopback-detection enable
#
- 2019-10-08提问
- 举报
-
(0)
最佳答案
1.4 Voice VLAN典型配置举例
1.4.1 自动模式下Voice VLAN的配置举例
1. 组网需求
通过配置自动模式下的Voice VLAN，使接入IP电话的端口能够自动加入/退出Voice VLAN，并将语音流在该VLAN内传输。
l 创建VLAN2为Voice VLAN，老化时间是100分钟。
l IP电话发送tag语音流，接入端口是Hybrid类型端口Ethernet1/0/1，端口的缺省VLAN为VLAN6，工作在Voice VLAN自动模式。
l 用户需要设置一个自定义的OUI地址0011-2200-0000，掩码是ffff-ff00-0000，描述字符为test。
2. 组网图

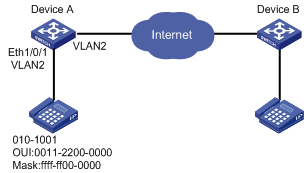

图1-2 配置自动模式下Voice VLAN组网图
3. 配置步骤
# 创建VLAN2、VLAN6。
<DeviceA> system-view
[DeviceA] vlan 2
[DeviceA-vlan2] quit
[DeviceA] vlan 6
[DeviceA-vlan6] quit
# 设置Voice VLAN的老化时间。
[DeviceA] voice vlan aging 100
# 设置OUI地址0011-2200-0000，描述字符为“test”。
[DeviceA] voice vlan mac-address 0011-2200-0000 mask ffff-ff00-0000 description test
# 全局开启Voice VLAN功能。
[DeviceA] voice vlan 2 enable
# 将端口Ethernet1/0/1上Voice VLAN的工作模式设置为自动模式。（可选，缺省情况下，端口的Voice VLAN工作在自动模式。）
[DeviceA] interface Ethernet 1/0/1
[DeviceA-Ethernet1/0/1] voice vlan mode auto
# 将端口Ethernet1/0/1设定为Hybrid端口。
[DeviceA-Ethernet1/0/1] port link-type hybrid
# 设置端口的缺省VLAN为VLAN6，且允许VLAN6的报文携带VLAN Tag通过。
[DeviceA-Ethernet1/0/1] port hybrid pvid vlan 6
[DeviceA-Ethernet1/0/1] port hybrid vlan 6 tagged
# 开启端口Voice VLAN功能。
[DeviceA-Ethernet1/0/1] voice vlan enable
- 2019-10-08回答
- 评论(1)
- 举报
-
(0)
亲~登录后才可以操作哦!
确定你的邮箱还未认证，请认证邮箱或绑定手机后进行当前操作
举报
×
侵犯我的权益
×
侵犯了我企业的权益
×
- 1. 您举报的内容是什么？（请在邮件中列出您举报的内容和链接地址）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
- 3. 是哪家企业？（营业执照，单位登记证明等证件）
- 4. 您与该企业的关系是？（您是企业法人或被授权人，需提供企业委托授权书）
抄袭了我的内容
×
原文链接或出处
诽谤我
×
- 1. 您举报的内容以及侵犯了您什么权益？（请在邮件中列出您举报的内容、链接地址，并给出简短的说明）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
对根叔社区有害的内容
×
不规范转载
×
举报说明
补充一下，3100交换机不支持Voice VLAN功能，所以一般配置语音vlan的方法不适用
