s7506的dhcp中继

您好，请知：

以下是DHCP中继的案例及说明：

3.1.2  DHCP中继的基本原理

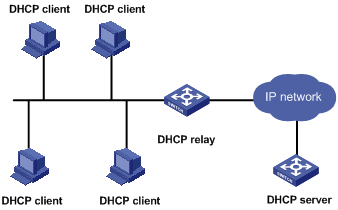

图3-1是DHCP中继的典型应用示意图。

图3-1 DHCP中继的典型组网应用

DHCP中继提供对DHCP广播报文的透明传输功能，能够把DHCP客户端（或服务器）的广播报文透明地传送到其它网段的DHCP服务器（或客户端）上。

通过DHCP中继完成动态配置的过程中，DHCP客户端与DHCP服务器的处理方式与不通过DHCP中继的基本相同。下面只说明DHCP中继的转发过程，报文的具体交互过程请参见“1.2.2  IP地址动态获取过程”。

(1)        DHCP客户端以广播方式发送DHCP-DISCOVER报文。

(2)        具有DHCP中继功能的网络设备收到该广播报文后，将根据配置将报文单播转发给指定的DHCP服务器。

(3)        DHCP服务器进行IP地址的分配，并通过DHCP中继将配置信息发送给客户端（发送方式根据客户端发送的DHCP-DISCOVER报文中的flag字段决定，具体请见1.3  DHCP报文格式的介绍），完成对客户端的动态配置。

3.1.3  DHCP中继支持option 82

1. DHCP中继支持option 82简介

option 82是DHCP报文中的中继代理信息选项（Relay Agent Information option）。当DHCP Client发送请求报文到DHCP Server时，若需要经过DHCP中继，则由DHCP中继将option 82添加到请求报文中。option 82包含很多sub-option，本章中的option 82只支持sub-option 1和sub-option 2。sub-option 1中定义了代理电路ID（即Circuit ID），sub-option 2中定义了代理远程ID（即Remote ID）。

option 82实现了DHCP中继设备的地址信息在DHCP服务器上的记录，与其他软件配合使用可以实现DHCP分配的限制和计费功能。

2. 基本概念

l              option：DHCP报文中的一个选项，该选项在DHCP报文中为可变长的字段，option选项中包含了部分租约信息、报文类型等。option选项中最多可以包括255个option，最少为1个option。

l              option 82：option 82又称为中继代理信息选项，是DHCP报文中option内容的一部分。RFC3046中定义了option 82，其位置在option 255之前而在其他option之后。option 82中可以包含最多255个sub-option，若定义了option 82，至少要定义一个sub-option。目前option 82中常用sub-option 1和sub-option 2。

l              sub-option 1：sub-option 1是option 82的一个子选项，为代理电路ID（即Circuit ID）子项。子选项通常在DHCP中继设备上配置，定义了在传输报文的时候要携带DHCP客户端所连接交换机端口的端口编号及端口所属VLAN的编号。通常sub-option 1与sub-option 2子选项要共同使用来标识DHCP源端的信息。

l              sub-option 2：sub-option 2也是option 82的一个子选项，为代理远程ID（即Remote ID）子项。该子选项也通常在DHCP中继设备上配置，定义了在传输报文的时候要携带中继设备的MAC地址信息。通常与sub-option 1子选项要共同使用来标识DHCP源端的信息。

3. 相关规范

与DHCP中继支持option 82相关的协议规范有：

l              RFC2131 Dynamic Host Configuration Protocol

l              RFC3046 DHCP Relay Agent Information option

4. DHCP中继支持option 82工作机制

DHCP客户端通过DHCP中继从DHCP服务器获取IP地址的过程与直接从DHCP服务器获取IP地址的过程基本相同，都要经历发现、提供、选择和确认四个阶段，这里将只介绍DHCP中继支持option 82时的工作机制，具体如下：

(1)        DHCP客户端在初始化时以广播的形式发送请求报文。

(2)        与本地网络相连的DHCP中继设备将接收该广播报文，检查报文中是否已有option 82选项，并进行相应的处理。

(3)        如果报文中已有option 82，设备按照配置的策略对该报文进行处理（丢弃、用中继设备本身的option 82项替代报文中原有的option 82项或保持报文原有的option 82项），然后将请求报文转发给DHCP服务器。

(4)        若请求报文中没有option 82选项，则DHCP中继设备将option 82选项添加到报文中后转发给DHCP服务器。此时，请求报文中将包含了DHCP客户端所连接的交换机端口的端口编号、端口所属VLAN的编号以及DHCP中继设备本身的MAC地址。

(5)        DHCP服务器收到DHCP中继设备转发的DHCP请求报文后，将记录报文中option选项所携带的信息，然后将携带DHCP配置信息以及option 82信息的报文发给DHCP中继。

(6)        DHCP中继收到DHCP服务器的返回报文后将剥离报文中的option 82信息，然后将带有DHCP配置信息的报文转发给DHCP客户端。

3.2  配置DHCP中继

3.2.1  DHCP中继配置任务简介

表3-1 DHCP中继配置任务简介

3.2.2  使能DHCP服务

在进行DHCP中继配置之前，需要先使能DHCP服务。只有使能该服务后，其它相关的DHCP配置才能生效。

表3-2 使能DHCP服务

3.2.3  配置接口工作在DHCP中继模式

在配置接口工作在中继模式后，当接口收到DHCP客户端发来的DHCP报文时，会将报文转发给外部DHCP服务器，由外部服务器分配地址。

为了提高可靠性，可以在一个网络中设置多个DHCP服务器。多个DHCP服务器构成一个DHCP服务器组。当接口与DHCP服务器组建立归属关系后，会将DHCP报文转发给服务器组中的所有服务器。

表3-3 配置接口工作在DHCP中继模式

3.2.4  配置DHCP中继的安全功能

1. DHCP中继的地址匹配检查功能

当客户端通过DHCP中继从DHCP服务器获取到IP地址时，DHCP中继可以自动记录客户端的IP地址和MAC地址的对应关系，生成DHCP中继的动态用户地址表项。同时，设备也支持DHCP中继的静态用户地址表项配置，即在DHCP中继上手工配置IP地址、MAC地址之间的绑定关系。

为了防止非法用户静态配置一个IP地址，并访问其他网络，设备支持DHCP中继的地址匹配检查功能。当接口上使能了该功能后，如果用户配置的IP地址与用户的MAC地址的对应关系与DHCP中继的用户地址表（包括DHCP中继动态记录的表项以及手工配置的用户地址表项）不匹配，则DHCP中继将不允许该用户访问外部网络。

表3-4 配置DHCP中继的地址匹配检查功能

2. 配置DHCP中继的动态表项是否有效

本配置任务用来设置DHCP Relay生成的IP地址与MAC地址对应的动态表项为有效表项或者无效表项。只有设置DHCP中继生成的动态表项为有效表项，在开启了DHCP中继的地址匹配检查功能以后，才会根据动态表项的内容进行DHCP客户端地址匹配检查；否则，设备只根据静态配置的用户地址表项进行客户端的地址匹配检查。

表3-5 设置DHCP Relay的动态表项是否有效

本配置只有在VLAN接口上的DHCP中继地址匹配检查功能启动后才起作用。

3. 配置是否允许自由连接的机器通过DHCP安全检查

自由连接的机器是指IP地址和MAC地址都不在DHCP安全表表项中的机器。当设置不允许自由连接的机器通过DHCP安全检查时，自由连接的机器即使有合法IP地址也无法上网。

表3-6 设置DHCP Relay的动态表项是否有效

本配置只有在VLAN接口上的DHCP中继地址匹配检查功能启动后才起作用。

3.2.5  配置DHCP中继支持option 82功能

1. 配置准备

在配置DHCP中继支持option 82功能前需要先进行下列配置：

l              配置DHCP中继设备的网络参数及中继功能

l              配置DHCP服务器的网络参数、地址池及地址分配租期等分配策略

l              通过配置保证中继和服务器之间路由可达

2. 配置DHCP中继支持option82功能

本节的配置需要在启动了DHCP中继的网络设备上进行。

表3-7 配置DHCP中继支持option82功能

3.3  DHCP中继配置显示与维护

完成上述配置后，在任意视图下执行display命令，可以显示配置DHCP中继后的运行情况。通过查看显示信息，用户可以验证配置的效果。在用户视图下使用reset命令可以清除指定DHCP Server组的统计信息。

表3-8 DHCP中继显示

3.4  DHCP中继典型配置举例

1. 组网需求

DHCP客户端所在的网段地址为10.110.0.0/24，连接到交换机的VLAN2中的端口。DHCP服务器的IP地址为202.38.1.2。需要通过具有DHCP中继功能的交换机中继DHCP报文，使DHCP客户端可以从DHCP服务器上申请到IP地址等相关配置信息。

2. 组网图

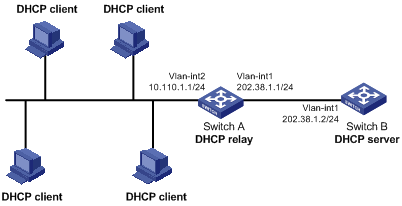

图3-2 DHCP中继组网示意图

3. 配置步骤

# 进入系统视图。

<H3C> system-view

# 使能DHCP服务。

[H3C] dhcp enable

# 配置DHCP Server的组号为1，IP地址为202.38.1.2。

[H3C] dhcp-server 1 ip 202.38.1.2

# 配置VLAN接口2对应DHCP Server组1。

[H3C] interface Vlan-interface 2

[H3C-Vlan-interface2] dhcp-server 1

# 配置VLAN接口2的IP地址，需与DHCP Client属于同一网段。

[H3C-Vlan-interface2] ip address 10.110.1.1 255.255.0.0

3.5  DHCP中继常见配置错误举例

1. 故障现象

客户端不能通过DHCP中继获得配置信息。

2. 分析

可能中继的配置有问题。DHCP中继功能不正常时，可以打开调试开关，并通过执行display命令以显示调试信息和接口状态信息的方法来分析定位。

3. 处理过程

l              检查DHCP服务器和DHCP中继是否使能了DHCP服务。

l              检查DHCP服务器是否配置有DHCP客户端所在网段的地址池。

l              检查具有DHCP中继功能的网络设备和DHCP服务器是否配置有相互可达的路由。

l              检查具有DHCP中继功能的网络设备，查看在连接DHCP客户端所在网段的接口上是否配置有正确的DHCP服务器组，DHCP服务器组的IP地址配置是否正确。
