IPv6 VRRP典型配置举例

1.8.1  VRRP单备份组配置举例

1. 组网需求

·     Host A需要访问Internet上的Host B；Host A通过交换机发送的RA消息学习到缺省网关地址为1::10/64；

·     当Switch A正常工作时，Host A发送给Host B的报文通过Switch A转发；当Switch A出现故障时，Host A发送给Host B的报文通过Switch B转发。

2. 组网图

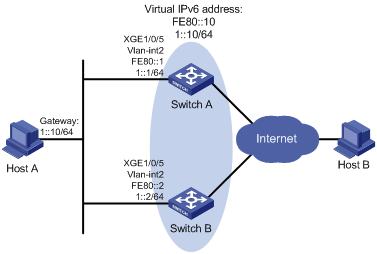

图1-12 VRRP单备份组配置组网图

3. 配置步骤

(1)     配置Switch A

# 配置VLAN 2。

<SwitchA> system-view

[SwitchA] vlan 2

[SwitchA-vlan2] port ten-gigabitethernet 1/0/5

[SwitchA-vlan2] quit

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] ipv6 address fe80::1 link-local

[SwitchA-Vlan-interface2] ipv6 address 1::1 64

# 创建备份组1，并配置备份组1的虚拟IPv6地址为FE80::10和1::10。

[SwitchA-Vlan-interface2] vrrp ipv6 vrid 1 virtual-ip fe80::10 link-local

[SwitchA-Vlan-interface2] vrrp ipv6 vrid 1 virtual-ip 1::10

# 配置Switch A在备份组1中的优先级为110，高于Switch B的优先级100，以保证Switch A成为Master负责转发流量。

[SwitchA-Vlan-interface2] vrrp ipv6 vrid 1 priority 110

# 配置Switch A工作在抢占方式，以保证Switch A故障恢复后，能再次抢占成为Master，即只要Router A正常工作，就由Switch A负责转发流量。为了避免频繁地进行状态切换，配置抢占延迟时间为500厘秒。

[SwitchA-Vlan-interface2] vrrp ipv6 vrid 1 preempt-mode delay 500

# 配置允许发布RA消息，以便Host A通过RA消息学习到缺省网关地址。

[SwitchA-Vlan-interface2] undo ipv6 nd ra halt

(2)     配置Switch B

# 配置VLAN 2。

<SwitchB> system-view

[SwitchB] vlan 2

[SwitchB-vlan2] port ten-gigabitethernet 1/0/5

[SwitchB-vlan2] quit

[SwitchB] interface vlan-interface 2

[SwitchB-Vlan-interface2] ipv6 address fe80::2 link-local

[SwitchB-Vlan-interface2] ipv6 address 1::2 64

# 创建备份组1，并配置备份组1的虚拟IPv6地址为FE80::10和1::10。

[SwitchB-Vlan-interface2] vrrp ipv6 vrid 1 virtual-ip fe80::10 link-local

[SwitchB-Vlan-interface2] vrrp ipv6 vrid 1 virtual-ip 1::10

# 配置Switch B工作在抢占方式，抢占延迟时间为500厘秒。

[SwitchB-Vlan-interface2] vrrp ipv6 vrid 1 preempt-mode delay 500

# 配置允许发布RA消息，以便Host A通过RA消息学习到缺省网关地址。

[SwitchB-Vlan-interface2] undo ipv6 nd ra halt

4. 验证配置

配置完成后，在Host A上可以ping通Host B。通过display vrrp ipv6 verbose命令查看配置后的结果。

# 显示Switch A上备份组1的详细信息。

[SwitchA-Vlan-interface2] display vrrp ipv6 verbose

IPv6 Virtual Router Information:

 Running Mode      : Standard

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1                    Adver Timer  : 100

     Admin Status   : Up                   State        : Master

     Config Pri     : 110                  Running Pri  : 110

     Preempt Mode   : Yes                  Delay Time   : 500

     Auth Type      : None

     Virtual IP     : FE80::10

                      1::10

     Virtual MAC    : 0000-5e00-0201

     Master IP      : FE80::1

# 显示Switch B上备份组1的详细信息。

[SwitchB-Vlan-interface2] display vrrp ipv6 verbose

IPv6 Virtual Router Information:

 Running Mode      : Standard

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1                    Adver Timer  : 100

     Admin Status   : Up                   State        : Backup

     Config Pri     : 100                  Running Pri  : 100

     Preempt Mode   : Yes                  Delay Time   : 500

     Become Master  : 403ms left

     Auth Type      : None

     Virtual IP     : FE80::10

                      1::10

     Master IP      : FE80::1

以上显示信息表示在备份组1中Switch A为Master，Switch B为Backup，Host A发送给Host B的报文通过Switch A转发。

Switch A出现故障后，在Host A上仍然可以ping通Host B。通过display vrrp ipv6 verbose命令查看Switch B上备份组的信息。

# Switch A出现故障后，显示Switch B上备份组1的详细信息。

[SwitchB-Vlan-interface2] display vrrp ipv6 verbose

IPv6 Virtual Router Information:

 Running Mode      : Standard

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1                    Adver Timer  : 100

     Admin Status   : Up                   State        : Master

     Config Pri     : 100                  Running Pri  : 100

     Preempt Mode   : Yes                  Delay Time   : 500

     Auth Type      : None

     Virtual IP     : FE80::10

                      1::10

     Virtual MAC    : 0000-5e00-0201

     Master IP      : FE80::2

以上显示信息表示Switch A出现故障后，Switch B成为Master，Host A发送给Host B的报文通过Switch B转发。

# Switch A故障恢复后，显示Switch A上备份组1的详细信息。

[SwitchA-Vlan-interface2] display vrrp ipv6 verbose

IPv6 Virtual Router Information:

 Running Mode      : Standard

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1                    Adver Timer  : 100

     Admin Status   : Up                   State        : Master

     Config Pri     : 110                  Running Pri  : 110

     Preempt Mode   : Yes                  Delay Time   : 500

     Auth Type      : None

     Virtual IP     : FE80::10

                      1::10

     Virtual MAC    : 0000-5e00-0201

     Master IP      : FE80::1

以上显示信息表示Switch A故障恢复后，Switch A会抢占成为Master，Host A发送给Host B的报文仍然通过Switch A转发。
