三层交换机和防火墙的配置方案

核心交换机上 ：配置两条优先级不一样的默认路由就行，下一跳分别指向防火墙的两个接口，为了快速切换，建议与NQA联动。联动案例如下：

witch A、Switch B、Switch C和Switch D连接了20.1.1.0/24和30.1.1.0/24两个网段，在交换机上配置静态路由以实现两个网段的互通，并配置路由备份以提高网络的可靠性。

Switch A作为20.1.1.0/24网段内主机的缺省网关，在Switch A上存在两条到达30.1.1.0/24网段的静态路由，下一跳分别为Switch B和Switch C。这两条静态路由形成备份，其中：

·     下一跳为Switch B的静态路由优先级高，作为主路由。该路由可达时，Switch A通过Switch B将报文转发到30.1.1.0/24网段。

·     下一跳为Switch C的静态路作为备份路由。

·     在Switch A上通过静态路由、Track与NQA联动，实时判断主路由是否可达。当主路由不可达时，备份路由生效，Switch A通过Switch C将报文转发到30.1.1.0/24网段。

同样地，Switch D作为30.1.1.0/24网段内主机的缺省网关，在Switch D上存在两条到达20.1.1.0/24网段的静态路由，下一跳分别为Switch B和Switch C。这两条静态路由形成备份，其中：

·     下一跳为Switch B的静态路由优先级高，作为主路由。该路由可达时，Switch D通过Switch B将报文转发到20.1.1.0/24网段。

·     下一跳为Switch C的静态路作为备份路由。

·     在Switch D上通过静态路由、Track与NQA联动，实时判断主路由是否可达。当主路由不可达时，备份路由生效，Switch D通过Switch C将报文转发到20.1.1.0/24网段。

2. 组网图

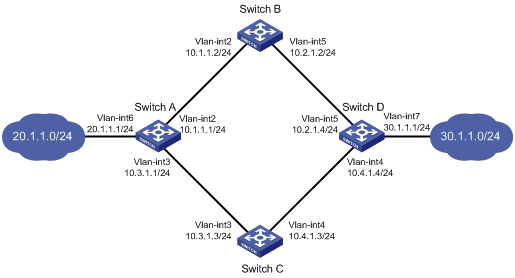

图1-5 静态路由、Track与NQA联动配置组网图

3. 配置步骤

(1)     按照图1-5创建VLAN，在VLAN中加入对应的端口，并配置各VLAN接口的IP地址，具体配置过程略。

(2)     配置Switch A

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.1.1.2，优先级为缺省值60，该路由与Track项1关联。

<SwitchA> system-view

[SwitchA] ip route-static 30.1.1.0 24 10.1.1.2 track 1

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.3.1.3，优先级为80。

[SwitchA] ip route-static 30.1.1.0 24 10.3.1.3 preference 80

# 配置到达10.2.1.4的静态路由：下一跳地址为10.1.1.2。

[SwitchA] ip route-static 10.2.1.4 24 10.1.1.2

# 创建管理员名为admin、操作标签为test的NQA测试组。

[SwitchA] nqa entry admin test

# 配置测试类型为ICMP-echo。

[SwitchA-nqa-admin-test] type icmp-echo

# 配置测试的目的地址为10.2.1.4，下一跳地址为10.1.1.2，以便通过NQA检测Switch A－Switch B－Switch D这条路径的连通性。

[SwitchA-nqa-admin-test-icmp-echo] destination ip 10.2.1.4

[SwitchA-nqa-admin-test-icmp-echo] next-hop 10.1.1.2

# 配置测试频率为100ms。

[SwitchA-nqa-admin-test-icmp-echo] frequency 100

# 配置联动项1（连续失败5次触发联动）。

[SwitchA-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only

[SwitchA-nqa-admin-test-icmp-echo] quit

# 启动探测。

[SwitchA] nqa schedule admin test start-time now lifetime forever

# 配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1。

[SwitchA] track 1 nqa entry admin test reaction 1

(3)     配置Switch B

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.2.1.4。

<SwitchB> system-view

[SwitchB] ip route-static 30.1.1.0 24 10.2.1.4

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.1.1.1。

[SwitchB] ip route-static 20.1.1.0 24 10.1.1.1

(4)     配置Switch C

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.4.1.4。

<SwitchC> system-view

[SwitchC] ip route-static 30.1.1.0 24 10.4.1.4

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.3.1.1。

[SwitchC] ip route-static 20.1.1.0 24 10.3.1.1

(5)     配置Switch D

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.2.1.2，优先级为缺省值60，该路由与Track项1关联。

<SwitchD> system-view

[SwitchD] ip route-static 20.1.1.0 24 10.2.1.2 track 1

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.4.1.3，优先级为80。

[SwitchD] ip route-static 20.1.1.0 24 10.4.1.3 preference 80

# 配置到达10.1.1.1的静态路由：下一跳地址为10.2.1.2。

[SwitchD] ip route-static 10.1.1.1 24 10.2.1.2

# 创建管理员名为admin、操作标签为test的NQA测试组。

[SwitchD] nqa entry admin test

# 配置测试类型为ICMP-echo。

[SwitchD-nqa-admin-test] type icmp-echo

# 配置测试的目的地址为10.1.1.1，下一跳地址为10.2.1.2，以便通过NQA检测Switch D－Switch B－Switch A这条路径的连通性。

[SwitchD-nqa-admin-test-icmp-echo] destination ip 10.1.1.1

[SwitchD-nqa-admin-test-icmp-echo] next-hop 10.2.1.2

# 配置测试频率为100ms。

[SwitchD-nqa-admin-test-icmp-echo] frequency 100

# 配置联动项1（连续失败5次触发联动）。

[SwitchD-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only

[SwitchD-nqa-admin-test-icmp-echo] quit

# 启动探测。

[SwitchD] nqa schedule admin test start-time now lifetime forever

# 配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1。

[SwitchD] track 1 nqa entry admin test reaction 1
