用远程镜像VLAN实现本地镜像支持多目的端口配置举例

1. 组网需求

三个部门A、B、C分别使用GigabitEthernet1/0/1～GigabitEthernet1/0/3端口接入Device，现要求通过镜像功能，使数据检测设备ServerA和ServerB都能够对三个部门发送和接收的报文进行镜像。

2. 组网图

图1-7 利用远程镜像VLAN实现本地镜像支持多目的端口组网图

‌

3. 配置步骤

# 创建远程源镜像组1。

<Device> system-view

[Device] mirroring-group 1 remote-source

# 将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。

[Device] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 to gigabitethernet 1/0/3 both

# 将设备上任意未使用的端口（此处以GigabitEthernet1/0/6为例）配置为镜像组1的反射口。

[Device] mirroring-group 1 reflector-port gigabitethernet 1/0/6

This operation may delete all settings made on the interface. Continue? [Y/N]:y

# 创建VLAN10作为镜像组1的远程镜像VLAN，并将接入数据检测设备的端口加入VLAN10。

[Device] vlan 10

[Device-vlan10] port gigabitethernet 1/0/4 to gigabitethernet 1/0/5

[Device-vlan10] quit

# 配置VLAN10作为镜像组1的远程镜像VLAN。

[Device] mirroring-group 1 remote-probe vlan 10

1.7.5  三层远程端口镜像配置举例

1. 组网需求

在一个三层网络中，Device A、Device B、Device C及Server如下图所示连接。其中，Device A通过端口GigabitEthernet1/0/1连接市场部。

通过配置三层远程端口镜像，并建立OSPF方式的GRE隧道，使得Server可以通过由GRE隧道传输的镜像报文来监控所有进、出市场部的报文。

2. 组网图

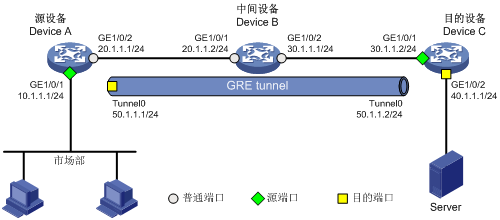

图1-8 三层远程端口镜像配置组网图

‌

3. 配置步骤

(1)       配置IP地址

请按照图1-8配置各接口的IP地址和子网掩码，具体配置过程略。

(2)       配置Device A

# 创建业务环回组1，并配置服务类型为Tunnel。

<DeviceA> system-view

[DeviceA] service-loopback group 1 type tunnel

# 将接口GigabitEthernet1/0/3加入业务环回组1。

[DeviceA] interface gigabitethernet 1/0/3

[DeviceA-GigabitEthernet1/0/3] port service-loopback group 1

All configurations on the interface will be lost. Continue?[Y/N]:y

[DeviceA-GigabitEthernet1/0/3] quit

# 创建GRE模式的Tunnel接口0，并为其配置IP地址和掩码。

[DeviceA] interface tunnel 0 mode gre

[DeviceA-Tunnel0] ip address 50.1.1.1 24

# 为Tunnel接口0分别指定源地址和目的地址。

[DeviceA-Tunnel0] source 20.1.1.1

[DeviceA-Tunnel0] destination 30.1.1.2

[DeviceA-Tunnel0] quit

# 配置OSPF协议。

[DeviceA] ospf 1

[DeviceA-ospf-1] area 0

[DeviceA-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255

[DeviceA-ospf-1-area-0.0.0.0] network 20.1.1.0 0.0.0.255

[DeviceA-ospf-1-area-0.0.0.0] quit

[DeviceA-ospf-1] quit

# 创建本地镜像组1。

[DeviceA] mirroring-group 1 local

# 配置本地镜像组1的源端口为GigabitEthernet1/0/1，目的端口为Tunnel0。

[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 both

[DeviceA] mirroring-group 1 monitor-port tunnel 0

(3)       配置Device B

# 配置OSPF协议。

<DeviceB> system-view

[DeviceB] ospf 1

[DeviceB-ospf-1] area 0

[DeviceB-ospf-1-area-0.0.0.0] network 20.1.1.0 0.0.0.255

[DeviceB-ospf-1-area-0.0.0.0] network 30.1.1.0 0.0.0.255

[DeviceB-ospf-1-area-0.0.0.0] quit

[DeviceB-ospf-1] quit

(4)       配置Device C

# 创建业务环回组1，并配置服务类型为Tunnel。

<DeviceC> system-view

[DeviceC] service-loopback group 1 type tunnel

# 将接口GigabitEthernet1/0/3加入业务环回组1。

[DeviceC] interface gigabitethernet 1/0/3

[DeviceC-GigabitEthernet1/0/3] port service-loopback group 1

All configurations on the interface will be lost. Continue?[Y/N]:y

[DeviceC-GigabitEthernet1/0/3] quit

# 创建GRE模式的Tunnel接口0，并为其配置IP地址和掩码。

[DeviceC] interface tunnel 0 mode gre

[DeviceC-Tunnel0] ip address 50.1.1.2 24

# 为Tunnel接口0分别指定源地址和目的地址。

[DeviceC-Tunnel0] source 30.1.1.2

[DeviceC-Tunnel0] destination 20.1.1.1

[DeviceC-Tunnel0] quit

# 配置OSPF协议。

[DeviceC] ospf 1

[DeviceC-ospf-1] area 0

[DeviceC-ospf-1-area-0.0.0.0] network 30.1.1.0 0.0.0.255

[DeviceC-ospf-1-area-0.0.0.0] network 40.1.1.0 0.0.0.255

[DeviceC-ospf-1-area-0.0.0.0] quit

[DeviceC-ospf-1] quit

# 创建本地镜像组1。

[DeviceC] mirroring-group 1 local

# 配置本地镜像组1的源端口为GigabitEthernet1/0/1，目的端口为GigabitEthernet1/0/2。

[DeviceC] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 inbound

[DeviceC] mirroring-group 1 monitor-port gigabitethernet 1/0/2

4. 验证配置

# 显示Device A上所有镜像组的配置信息。

[DeviceA] display mirroring-group all

Mirroring group 1:

    Type: Local

    Status: Active

    Mirroring port:

        GigabitEthernet1/0/1  Both

    Monitor port: Tunnel0

# 显示Device C上所有镜像组的配置信息。

[DeviceC] display mirroring-group all

Mirroring group 1:

    Type: Local

    Status: Active

    Mirroring port:

        GigabitEthernet1/0/1  Inbound

    Monitor port: GigabitEthernet1/0/2

配置完成后，用户可以通过Server监控所有进、出市场部的报文。
