第5章  通过WEB网管登录

5.1  通过WEB网管登录简介

S5600系列交换机提供一个内置的WEB Server，用户可以通过WEB网管终端（PC）登录到交换机上，利用内置的WEB Server以WEB方式直观地管理和维护以太网交换机。

交换机和WEB网管终端（PC）都要进行相应的配置，才能保证通过WEB网管正常登录交换机。

表5-1 通过WEB网管登录交换机需要具备的条件

5.2  WEB配置环境搭建

第一步：在通过WEB方式登录以太网交换机之前，用户先通过Console口正确配置以太网交换机管理VLAN接口的IP地址。请参见3.5.1  通过终端Telnet到以太网交换机。

第二步：用户通过Console口，在以太网交换机上配置欲登录的WEB网管用户名和认证口令。

l              通过Console口，添加以太网交换机的WEB用户，用户级别设为3（管理级用户）

[H3C] local-user admin（设置用户名为admin）

[H3C-luser-admin] service-type telnet level 3（设置级别3）

[H3C-luser-admin] password simple admin（设置密码admin）

l              配置交换机到网关的静态路由

[H3C] ip route-static 0.0.0.0 0.0.0.0 192.168.0.50 （网关的IP地址为192.168.0.50）

第三步：搭建WEB网管远程配置环境，如图5-1所示。

图5-1 搭建WEB网管远程运行环境

第四步：用户通过PC与交换机相连，并通过浏览器登录交换机：在WEB网管终端(PC)的浏览器地址栏内输入http://10.153.17.82（WEB网管终端和以太网交换机之间要路由可达），浏览器会显示WEB网管的登录验证页面（如图5-2所示）。

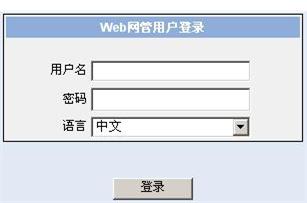

图5-2 WEB网管登录页面

第五步：输入在交换机上添加的用户名和密码，“语言”下拉列表中选择中文，点击<登录>按钮后即可登录，显示中文WEB网管主页面。

5.3  关闭/启动WEB Server

用户可以关闭或启动WEB Server。

表5-2 关闭/启动WEB Server

缺省情况下，WEB Server启动。
