新接手一台H3C S5560交换机，
- 0关注
- 1收藏，733浏览
问题描述：
设置列表 有序列表 无序列表对齐方式 靠左 居中 靠右 新接手一台H3C S5560交换机，别人已经设置好的，现在只知道网关，其它什么都不知道，我现在需要进入到交换机绑定IP与MAC地址，不知道WEB的进入方式，怎么操作，求解，急急急，谢谢
- 2020-08-20提问
- 举报
-
(0)
最佳答案
可以通过console登录设备进行配置：
1.6.1 IPv4静态绑定表项配置举例
1. 组网需求
如图1-2所示，Host A、Host B分别与Switch B的接口GigabitEthernet1/0/2、GigabitEthernet1/0/1相连；Host C与Switch A的接口GigabitEthernet1/0/2相连。Switch B接到Switch A的接口GigabitEthernet1/0/1上。各主机均使用静态配置的IP地址。
要求通过在Switch A和Switch B上配置IPv4静态绑定表项，满足以下各项应用需求：
· Switch A的接口GigabitEthernet1/0/2上只允许Host C发送的IP报文通过。
· Switch A的接口GigabitEthernet1/0/1上只允许Host A发送的IP报文通过。
· Switch B上的所有接口都允许Host A发送的IP报文通过。
· Switch B的接口GigabitEthernet1/0/1上允许Host B发送的IP报文通过。

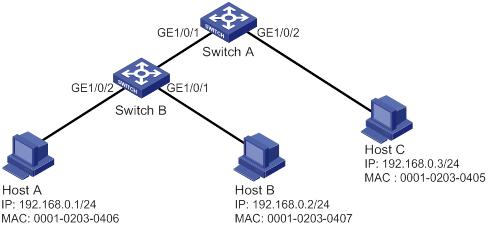

2. 组网图
3. 配置步骤
(1) 配置Switch A
# 配置各接口的IP地址（略）。
# 在接口GigabitEthernet1/0/2上配置IPv4接口绑定功能，绑定源IP地址和MAC地址。
[SwitchA] interface gigabitethernet 1/0/2
[SwitchA-GigabitEthernet1/0/2] ip verify source ip-address mac-address
# 配置IPv4静态绑定表项，在Switch A的GigabitEthernet1/0/2上只允许MAC地址为0001-0203-0405、IP地址为192.168.0.3的数据终端Host C发送的IP报文通过。
[SwitchA-GigabitEthernet1/0/2] ip source binding ip-address 192.168.0.3 mac-address 0001-0203-0405
[SwitchA-GigabitEthernet1/0/2] quit
# 在接口GigabitEthernet1/0/1上配置IPv4接口绑定功能，绑定源IP地址和MAC地址。
[SwitchA] interface gigabitethernet 1/0/1
[SwitchA-GigabitEthernet1/0/1] ip verify source ip-address mac-address
# 配置在Switch A的GigabitEthernet1/0/1上只允许MAC地址为0001-0203-0406、IP地址为192.168.0.1的数据终端Host A发送的IP报文通过。
[SwitchA-GigabitEthernet1/0/1] ip source binding ip-address 192.168.0.1 mac-address 0001-0203-0406
[SwitchA-GigabitEthernet1/0/1] quit
# 配置各接口的IP地址（略）。
# 在接口GigabitEthernet1/0/2上配置IPv4接口绑定功能，绑定源IP地址和MAC地址。
[SwitchB] interface gigabitethernet 1/0/2
[SwitchB-GigabitEthernet1/0/2] ip verify source ip-address mac-address
[SwitchB-GigabitEthernet1/0/2] quit
# 配置IPv4静态绑定表项，在Switch B上的所有接口都允许MAC地址为0001-0203-0406、IP地址为192.168.0.1的数据终端Host A发送的IP报文通过。
[SwitchB] ip source binding ip-address 192.168.0.1 mac-address 0001-0203-0406
# 在接口GigabitEthernet1/0/1上配置IPv4接口绑定功能，绑定源IP地址和MAC地址。
[SwitchB] interface gigabitethernet 1/0/1
[SwitchB-GigabitEthernet1/0/1] ip verify source ip-address mac-address
# 配置IPv4静态绑定表项，在Switch B的GigabitEthernet1/0/1上只允许MAC地址为0001-0203-0407的数据终端Host B发送的IP报文通过。
[SwitchB-GigabitEthernet1/0/1] ip source binding mac-address 0001-0203-0407
[SwitchB-GigabitEthernet1/0/1] quit
4. 验证配置
# 在Switch A上显示IPv4静态绑定表项，可以看出以上配置成功。
<SwitchA> display ip source binding static
Total entries found: 2
IP Address MAC Address Interface VLAN Type
192.168.0.1 0001-0203-0405 GE1/0/2 N/A Static
192.168.0.3 0001-0203-0406 GE1/0/1 N/A Static
# 在Switch B上显示IPv4静态绑定表项，可以看出以上配置成功。
<SwitchB> display ip source binding static
Total entries found: 2
IP Address MAC Address Interface VLAN Type
192.168.0.1 0001-0203-0406 N/A N/A Static
N/A 0001-0203-0407 GE1/0/1 N/A Static
- 2020-08-20回答
- 评论(0)
- 举报
-
(0)
您好，请知：
以下是S5560-SI的用户手册连接，请参考：
https://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/S5560/S5560-SI/
关于IP+MAC的绑定，可参考如下方法：
IP+MAC方法一：
在全局模式使用arp static方式进行绑定，命令如下：
arp static 1.1.1.1 0023-24a1-0605
IP+MAC方法二：
进入接口使用arp filter方式进行绑定，命令如下：
int Ten-GigabitEthernet1/0/1
arp filter binding 1.1.1.1 0023-24a1-0605
IP+MAC方法三：
进入接口使用动态绑定表项的方式进行绑定，命令如下：
int Ten-GigabitEthernet 1/0/1
ip source binding ip-address 1.1.1.1 mac-address 0023-24a1-0605
ip verify source ip-address mac-address
也可在系统模式下使用动态绑定表项的方式进行绑定，命令如下：
ip source binding ip-address 1.1.1.1 mac-address 0023-24a1-0605
IP+MAC方法四：
如果本设备配置为DHCP服务器，且需要实现IP+MAC的静态绑定，命令如下：
dhcp enable
dhcp server ip-pool 123
static-bind ip-address 1.1.1.1 24 hardware-address 0023-24a1-0605
- 2020-08-20回答
