问题描述：
设置列表
- 有序列表
- 无序列表
对齐方式
- 靠左
- 居中
- 靠右
组网及组网描述：
我单位互联网出口由2个1G出口构成，通过复杂的传输系统连接至上级单位互联网中心，为了保证双链路同时负载且具有高可靠性，配置了等价路由并进行链路检测，请大神帮忙检查上述配置方法是否正确，哪些参数还需优化？远端是否已类似配置即可？
- 2020-08-24提问
- 举报
-
(0)
最佳答案
建议使用BFD，相对NQA来说，感知更快
1.6.2 静态路由与BFD联动（直连）配置举例
1. 组网需求
· 在Switch A上配置静态路由可以到达120.1.1.0/24网段，在Switch B上配置静态路由可以到达121.1.1.0/24网段，并都使能BFD检测功能。
· 在Switch C上配置静态路由可以到达120.1.1.0/24网段和121.1.1.0/24网段。
· 当Switch A和Switch B通过L2 Switch通信的链路出现故障时，BFD能够快速感知，并且切换到Switch C进行通信。
2. 组网图

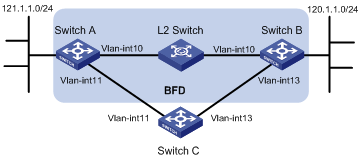

图1-3 静态路由与BFD联动（直连）配置组网图
|
设备 |
接口 |
IP地址 |
设备 |
接口 |
IP地址 |
|
Switch A |
Vlan-int10 |
12.1.1.1/24 |
Switch B |
Vlan-int10 |
12.1.1.2/24 |
|
|
Vlan-int11 |
10.1.1.102/24 |
|
Vlan-int13 |
13.1.1.1/24 |
|
Switch C |
Vlan-int11 |
10.1.1.100/24 |
|
|
|
|
|
Vlan-int13 |
13.1.1.2/24 |
|
|
|
3. 配置步骤
(1) 配置各接口的IP地址（略）
(2) 配置静态路由和BFD
# 在Switch A上配置静态路由，并使能BFD检测功能，使用双向检测方式。
<SwitchA> system-view
[SwitchA] interface vlan-interface 10
[SwitchA-vlan-interface10] bfd min-transmit-interval 500
[SwitchA-vlan-interface10] bfd min-receive-interval 500
[SwitchA-vlan-interface10] bfd detect-multiplier 9
[SwitchA-vlan-interface10] quit
[SwitchA] ip route-static 120.1.1.0 24 vlan-interface 10 12.1.1.2 bfd control-packet
[SwitchA] ip route-static 120.1.1.0 24 vlan-interface 11 10.1.1.100 preference 65
[SwitchA] quit
# 在Switch B上配置静态路由，并使能BFD检测功能，使用双向检测方式。
<SwitchB> system-view
[SwitchB] interface vlan-interface 10
[SwitchB-vlan-interface10] bfd min-transmit-interval 500
[SwitchB-vlan-interface10] bfd min-receive-interval 500
[SwitchB-vlan-interface10] bfd detect-multiplier 9
[SwitchB-vlan-interface10] quit
[SwitchB] ip route-static 121.1.1.0 24 vlan-interface 10 12.1.1.1 bfd control-packet
[SwitchB] ip route-static 121.1.1.0 24 vlan-interface 13 13.1.1.2 preference 65
[SwitchB] quit
# 在Switch C上配置静态路由。
<SwitchC> system-view
[SwitchC] ip route-static 120.1.1.0 24 13.1.1.1
[SwitchC] ip route-static 121.1.1.0 24 10.1.1.102
4. 验证配置
下面以Switch A为例，Switch B和Switch A类似，不再赘述。
# 查看BFD会话，可以看到BFD会话已经创建。
<SwitchA> display bfd session
Total Session Num: 1 Up Session Num: 1 Init Mode: Active
IPv4 Session Working Under Ctrl Mode:
LD/RD SourceAddr DestAddr State Holdtime Interface
4/7 12.1.1.1 12.1.1.2 Up 2000ms Vlan10
# 查看静态路由，可以看到Switch A经过L2 Switch到达Switch B。
<SwitchA> display ip routing-table protocol static
Summary Count : 1
Static Routing table Status : <Active>
Summary Count : 1
Destination/Mask Proto Pre Cost NextHop Interface
120.1.1.0/24 Static 60 0 12.1.1.2 Vlan10
Static Routing table Status : <Inactive>
Summary Count : 0
当Switch A和Switch B通过L2 Switch通信的链路出现故障时：
# 查看静态路由，可以看到Switch A经过Switch C到达Switch B。
<SwitchA> display ip routing-table protocol static
Summary Count : 1
Static Routing table Status : <Active>
Summary Count : 1
Destination/Mask Proto Pre Cost NextHop Interface
120.1.1.0/24 Static 65 0 10.1.1.100 Vlan11
Static Routing table Status : <Inactive>
Summary Count : 0
- 2020-08-24回答
- 评论(0)
- 举报
-
(0)
可以配置nqa去探测对方地址，当地址不可达的时候，切换路由，但是不建议配置等价的缺省路由。
静态路由、Track与NQA联动配置举例
1. 组网需求
Router A、Router B、Router C和Router D连接了20.1.1.0/24和30.1.1.0/24两个网段，在路由器上配置静态路由以实现两个网段的互通，并配置路由备份以提高网络的可靠性。
Router A作为20.1.1.0/24网段内主机的缺省网关，在Router A上存在两条到达30.1.1.0/24网段的静态路由，下一跳分别为Router B和Router C。这两条静态路由形成备份，其中：
· 下一跳为Router B的静态路由优先级高，作为主路由。该路由可达时，Router A通过Router B将报文转发到30.1.1.0/24网段。
· 下一跳为Router C的静态路作为备份路由。
· 在Router A上通过静态路由、Track与NQA联动，实时判断主路由是否可达。当主路由不可达时，备份路由生效，Router A通过Router C将报文转发到30.1.1.0/24网段。
同样地，Router D作为30.1.1.0/24网段内主机的缺省网关，在Router D上存在两条到达20.1.1.0/24网段的静态路由，下一跳分别为Router B和Router C。这两条静态路由形成备份，其中：
· 下一跳为Router B的静态路由优先级高，作为主路由。该路由可达时，Router D通过Router B将报文转发到20.1.1.0/24网段。
· 下一跳为Router C的静态路作为备份路由。
· 在Router D上通过静态路由、Track与NQA联动，实时判断主路由是否可达。当主路由不可达时，备份路由生效，Router D通过Router C将报文转发到20.1.1.0/24网段。
2. 组网图
图1-5 静态路由、Track与NQA联动配置组网图
3. 配置步骤
(1) 按照图1-5配置各接口的IP地址，具体配置过程略。
(2) 配置Router A
# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.1.1.2，优先级为缺省值60，该路由与Track项1关联。
<RouterA> system-view
[RouterA] ip route-static 30.1.1.0 24 10.1.1.2 track 1
# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.3.1.3，优先级为80。
[RouterA] ip route-static 30.1.1.0 24 10.3.1.3 preference 80
# 配置到达10.2.1.4的静态路由：下一跳地址为10.1.1.2。
[RouterA] ip route-static 10.2.1.4 24 10.1.1.2
# 创建管理员名为admin、操作标签为test的NQA测试组。
[RouterA] nqa entry admin test
# 配置测试类型为ICMP-echo。
[RouterA-nqa-admin-test] type icmp-echo
# 配置测试的目的地址为10.2.1.4，下一跳地址为10.1.1.2，以便通过NQA检测Router A－Router B－Router D这条路径的连通性。
[RouterA-nqa-admin-test-icmp-echo] destination ip 10.2.1.4
[RouterA-nqa-admin-test-icmp-echo] next-hop 10.1.1.2
# 配置测试频率为100ms。
[RouterA-nqa-admin-test-icmp-echo] frequency 100
# 配置联动项1（连续失败5次触发联动）。
[RouterA-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only
[RouterA-nqa-admin-test-icmp-echo] quit
# 启动探测。
[RouterA] nqa schedule admin test start-time now lifetime forever
# 配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1。
[RouterA] track 1 nqa entry admin test reaction 1
(3) 配置Router B
# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.2.1.4。
<RouterB> system-view
[RouterB] ip route-static 30.1.1.0 24 10.2.1.4
# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.1.1.1。
[RouterB] ip route-static 20.1.1.0 24 10.1.1.1
(4) 配置Router C
# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.4.1.4。
<RouterC> system-view
[RouterC] ip route-static 30.1.1.0 24 10.4.1.4
# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.3.1.1。
[RouterC] ip route-static 20.1.1.0 24 10.3.1.1
(5) 配置Router D
# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.2.1.2，优先级为缺省值60，该路由与Track项1关联。
<RouterD> system-view
[RouterD] ip route-static 20.1.1.0 24 10.2.1.2 track 1
# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.4.1.3，优先级为80。
[RouterD] ip route-static 20.1.1.0 24 10.4.1.3 preference 80
# 配置到达10.1.1.1的静态路由：下一跳地址为10.2.1.2。
[RouterD] ip route-static 10.1.1.1 24 10.2.1.2
# 创建管理员名为admin、操作标签为test的NQA测试组。
[RouterD] nqa entry admin test
# 配置测试类型为ICMP-echo。
[RouterD-nqa-admin-test] type icmp-echo
# 配置测试的目的地址为10.1.1.1，下一跳地址为10.2.1.2，以便通过NQA检测Router D－Router B－Router A这条路径的连通性。
[RouterD-nqa-admin-test-icmp-echo] destination ip 10.1.1.1
[RouterD-nqa-admin-test-icmp-echo] next-hop 10.2.1.2
# 配置测试频率为100ms。
[RouterD-nqa-admin-test-icmp-echo] frequency 100
# 配置联动项1（连续失败5次触发联动）。
[RouterD-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only
[RouterD-nqa-admin-test-icmp-echo] quit
# 启动探测。
[RouterD] nqa schedule admin test start-time now lifetime forever
# 配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1。
[RouterD] track 1 nqa entry admin test reaction 1
(6) 验证配置结果
# 显示Router A上Track项的信息。
[RouterA] display track all
Track ID: 1
Status: Positive
Duration: 0 days 0 hours 0 minutes 32 seconds
Notification delay: Positive 0, Negative 0 (in seconds)
Reference object:
NQA entry: admin test
Reaction: 1
# 显示Router A的路由表。
[RouterA] display ip routing-table
Routing Tables: Public
Destinations : 10 Routes : 10
Destination/Mask Proto Pre Cost NextHop Interface
10.1.1.0/24 Direct 0 0 10.1.1.1 Eth1/1
10.1.1.1/32 Direct 0 0 127.0.0.1 InLoop0
10.2.1.0/24 Static 60 0 10.1.1.2 Eth1/1
10.3.1.0/24 Direct 0 0 10.3.1.1 Eth1/2
10.3.1.1/32 Direct 0 0 127.0.0.1 InLoop0
20.1.1.0/24 Direct 0 0 20.1.1.1 Eth1/3
20.1.1.1/32 Direct 0 0 127.0.0.1 InLoop0
30.1.1.0/24 Static 60 0 10.1.1.2 Eth1/1
127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0
127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0
以上显示信息表示，NQA测试的结果为主路由可达（Track项状态为Positive），Router A通过Router B将报文转发到30.1.1.0/24网段。
# 在Router B上删除接口Ethernet1/1的IP地址。
<RouterB> system-view
[RouterB] interface ethernet 1/1
[RouterB-Ethernet1/1] undo ip address
# 显示Router A上Track项的信息。
[RouterA] display track all
Track ID: 1
Status: Negative
Duration: 0 days 0 hours 0 minutes 32 seconds
Notification delay: Positive 0, Negative 0 (in seconds)
Reference object:
NQA entry: admin test
Reaction: 1
# 显示Router A的路由表。
[RouterA] display ip routing-table
Routing Tables: Public
Destinations : 10 Routes : 10
Destination/Mask Proto Pre Cost NextHop Interface
10.1.1.0/24 Direct 0 0 10.1.1.1 Eth1/1
10.1.1.1/32 Direct 0 0 127.0.0.1 InLoop0
10.2.1.0/24 Static 60 0 10.1.1.2 Eth1/1
10.3.1.0/24 Direct 0 0 10.3.1.1 Eth1/2
10.3.1.1/32 Direct 0 0 127.0.0.1 InLoop0
20.1.1.0/24 Direct 0 0 20.1.1.1 Eth1/3
20.1.1.1/32 Direct 0 0 127.0.0.1 InLoop0
30.1.1.0/24 Static 80 0 10.3.1.3 Eth1/2
127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0
127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0
以上显示信息表示，NQA测试的结果为主路由不可达（Track项状态为Negative），则备份路由生效，Router A通过Router C将报文转发到30.1.1.0/24网段。
# 主路由出现故障后，20.1.1.0/24网段内的主机仍然可以与30.1.1.0/24网段内的主机通信。
[RouterA] ping -a 20.1.1.1 30.1.1.1
PING 30.1.1.1: 56 data bytes, press CTRL_C to break
Reply from 30.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms
Reply from 30.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms
Reply from 30.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms
Reply from 30.1.1.1: bytes=56 Sequence=4 ttl=254 time=2 ms
Reply from 30.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms
--- 30.1.1.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 1/1/2 ms
# Router D上的显示信息与Router A类似。主路由出现故障后，30.1.1.0/24网段内的主机仍然可以与20.1.1.0/24网段内的主机通信。
[RouterD] ping -a 30.1.1.1 20.1.1.1
PING 20.1.1.1: 56 data bytes, press CTRL_C to break
Reply from 20.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms
Reply from 20.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms
Reply from 20.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms
Reply from 20.1.1.1: bytes=56 Sequence=4 ttl=254 time=1 ms
Reply from 20.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms
--- 20.1.1.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 1/1/2 ms
