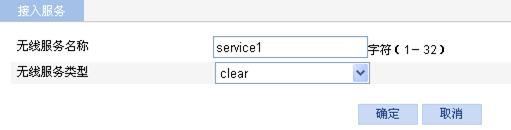

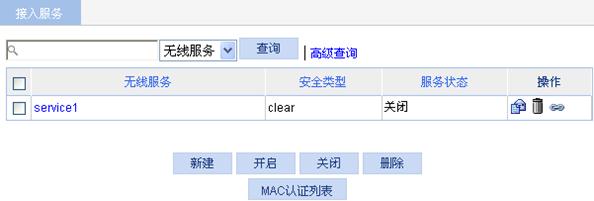

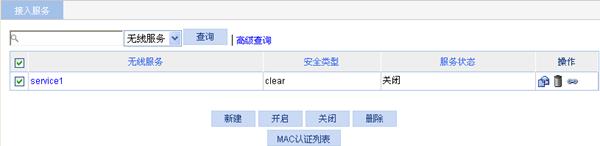

新建无线服务

必选

2

配置clear类型的无线服务

两者必选其一

按实际需求完成接入服务页面的安全设置部分

3

配置crypto类型的无线服务

4

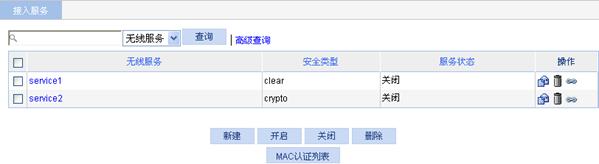

开启无线服务

必选

5

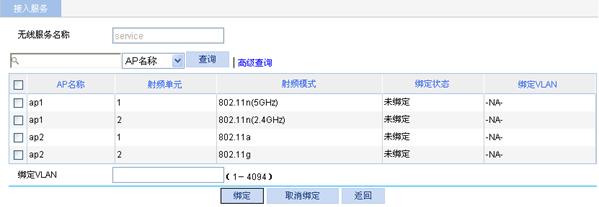

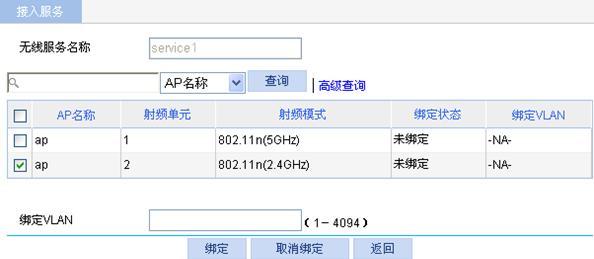

绑定AP的射频

必选

6

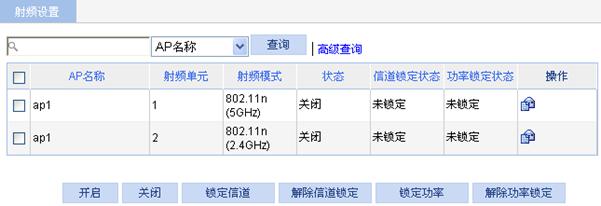

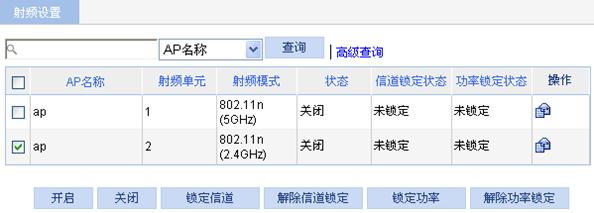

开启射频

必选

7

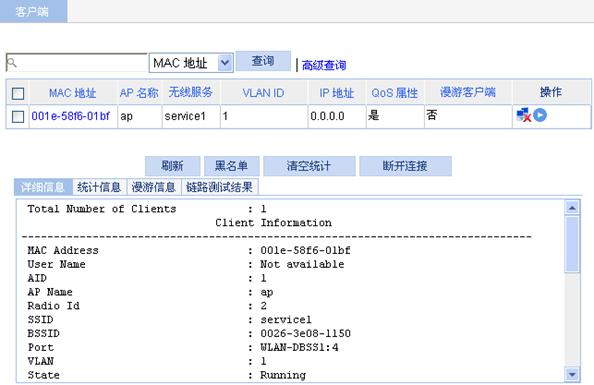

查看无线服务的详细信息

可选

无线服务名称

设置SSID（Service Set Identifier，服务集识别码），无线服务名称可以为1～32个字符的字符串，可以包含字母、数字及下划线，区分大小写，可以包含空格

SSID的名称应该尽量具有唯一性。从安全方面考虑不应该体现公司名称，也不推荐使用长随机数序列作为SSID，因为长随机数序列只是增加了头域负载，对无线安全没有改进

无线服务类型

选择无线服务类型：

·       clear：使用明文发送无线服务

·       crypto：使用密文发送无线服务

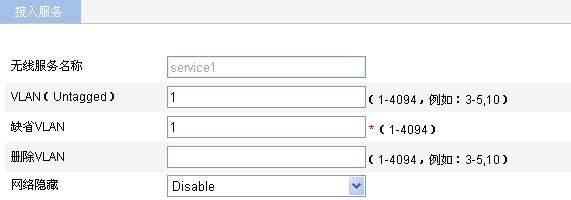

无线服务名称

显示选择的SSID

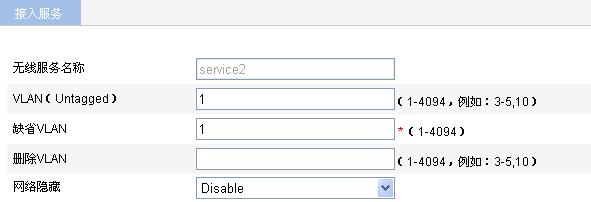

VLAN（Untagged）

添加Untagged的VLAN ID，VLAN（Untagged）表示端口成员发送该VLAN报文时不带Tag标签

缺省VLAN

设置端口的缺省VLAN

在缺省情况下，所有端口的缺省VLAN均为VLAN 1，设置新的缺省VLAN后，VLAN 1为Untagged的VLAN ID

删除VLAN

删除已有Tagged和Untagged的VLAN ID

网络隐藏

·       Enable：禁止在信标帧中通告SSID

·       Disable：在信标帧中通告SSID

缺省情况下，信标帧通告SSID

·       SSID隐藏后，AP发送的信标帧里面不包含SSID信息，接入客户端必须在无线网卡上手动配置该SSID标识才能接入AP

·       隐藏SSID对无线安全意义不大，允许广播SSID可以使客户端更容易发现AP

本地转发

本地转发是一种在AP上完成客户端之间数据交互的转发模式。在集中式WLAN 架构中，AP会将客户端的数据报文透传给AC，由AC集中处理。随着客户端速率的不断提高，AC的转发压力也随之增大。采用本地转发后，AP直接转发客户端的数据，AC不再参与数据转发，大大减轻了AC的负担

·       Enable：开启本地转发功能。打开本地转发功能后，由AP进行数据帧的转发

·       Disable：关闭本地转发功能。关闭本地转发功能后，数据帧由AC转发

本地转发VLAN

同一个SSID下的客户端有可能属于不同的VLAN，在配置本地转发策略的时候需要考虑VLAN因素时，可以设置本地转发VLAN

关联最大用户数

在一个射频下，某个SSID下的关联客户端的最大个数

当某个SSID下关联的客户端达到最大个数时，该SSID会自动隐藏

管理权限

上线的客户端对设备WEB界面的管理权限

·       Disable：表示上线的客户端对设备WEB界面没有管理权限

·       Enable： 表示上线的客户端对设备WEB界面有管理权限

MAC VLAN功能

·       Enable：表示在指定无线服务下开启MAC VLAN功能

·       Disable：表示在指定无线服务下关闭MAC VLAN功能

开启MAC VLAN是配置基于AP区分接入VLAN功能时，绑定VLAN ID操作前的一个必要的前提条件

快速关联功能

·       开启：开启快速关联功能

·       关闭：关闭快速关联功能

缺省情况下，快速关联功能处于关闭状态

开启此功能后，设备不会对关联到此无线服务的客户端进行频谱导航和负载均衡计算

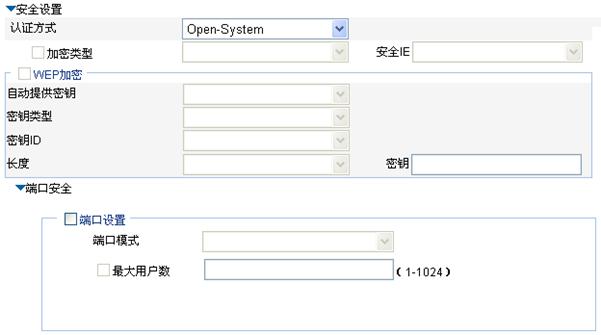

认证方式

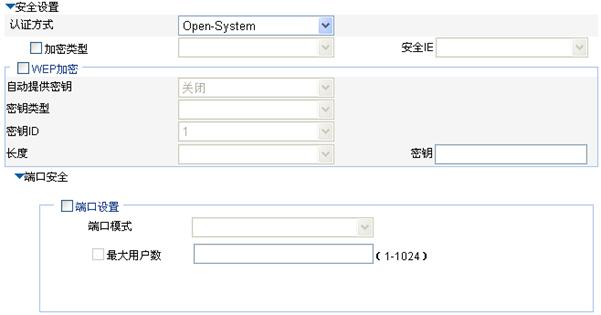

clear类型只能选择Open-System方式

端口安全

·       mac-authentication：对接入用户采用MAC地址认证

·       mac-else-userlogin-secure：端口同时处于mac-authentication模式和userlogin-secure模式，但MAC地址认证优先级大于802.1X认证；对于非802.1X报文直接进行MAC地址认证。对于802.1X报文先进行MAC地址认证，如果MAC地址认证失败进行802.1X认证

·       mac-else-userlogin-secure-ext：与mac-else-userlogin-secure类似，但允许端口下有多个802.1X和MAC地址认证用户

·       userlogin-secure：对接入用户采用基于MAC的802.1X认证，此模式下，端口允许多个802.1X认证用户接入，但只有一个用户在线

·       userlogin-secure-or-mac：端口同时处于userlogin-secure模式和mac-authentication模式，但802.1X认证优先级大于MAC地址认证；在用户接入方式为无线的情况下，报文首先进行802.1X认证，如果802.1X认证失败再进行MAC地址认证

·       userlogin-secure-or-mac-ext：与userlogin-secure-or-mac类似，但允许端口下有多个802.1X和MAC地址认证用户

·       userlogin-secure-ext：对接入用户采用基于MAC的802.1X认证，且允许端口下有多个802.1X用户

由于安全模式种类较多，为便于记忆，部分端口安全模式名称的构成可按如下规则理解：

·       “userLogin”表示基于端口的802.1X认证

·       “mac”表示MAC地址认证

·       “Else”之前的认证方式先被采用，失败后根据请求认证的报文协议类型决定是否转为“Else”之后的认证方式

·       “Or”连接的两种认证方式无固定生效顺序，设备根据请求认证的报文协议类型决定认证方式，但无线接入的用户先采用802.1X认证方式

·       携带“Secure”的userLogin表示基于MAC地址的802.1X认证

·       携带“Ext”表示可允许多个802.1X用户认证成功，不携带则表示仅允许一个802.1X用户认证成功

最大用户数

控制能够通过某端口接入网络的最大用户数

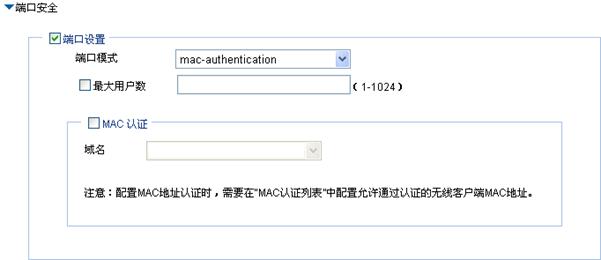

端口模式

mac-authentication：对接入用户采用MAC地址认证

在导航栏中选择“无线服务 > 接入服务”，单击<MAC认证列表>按钮，输入客户端的MAC地址

最大用户数

控制能够通过某端口接入网络的最大用户数

MAC认证

选中“MAC认证”前的复选框

域名

在下拉框中选择已存在的域

设备的缺省域为“system”。在界面左侧的导航栏中选择“认证 > AAA”，选择“域设置”页签，在域名下拉输入框中可以新建域

需要注意的是：

·       在该选项中选择的域名仅对此无线服务生效，并且从该无线服务接入的客户端将被强制使用该认证域来进行认证、授权和计费

·       请不要删除使用中的域，否则会导致使用此无线服务的客户端下线

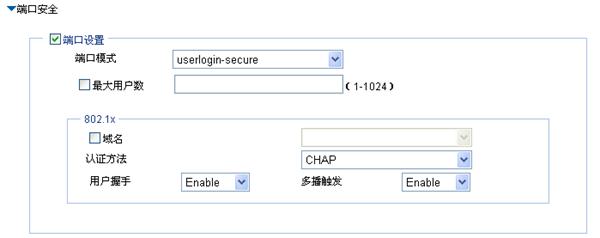

端口模式

·       userlogin-secure：对接入用户采用基于MAC的802.1X认证，此模式下，端口允许多个802.1X认证用户接入，但只有一个用户在线

·       userlogin-secure-ext：对接入用户采用基于MAC的802.1X认证，且允许端口下有多个802.1X用户

最大用户数

控制能够通过某端口接入网络的最大用户数

域名

在下拉框中选择已存在的域

设备的缺省域为“system”。在界面左侧的导航栏中选择“认证 > AAA”，选择“域设置”页签，在域名下拉输入框中可以新建域

需要注意的是：

·       在该选项中选择的域名仅对此无线服务生效，并且从该无线服务接入的客户端将被强制使用该认证域来进行认证、授权和计费

·       请不要删除使用中的域名，否则会导致正在使用此无线服务的客户端下线

认证方法

·       EAP：采用EAP认证方式。采用EAP认证方式意味着设备直接把802.1X用户的认证信息以EAP报文直接封装到RADIUS报文的属性字段中，发送给RADIUS服务器完成认证，而无须将EAP报文转换成标准的RADIUS报文后再发给RADIUS服务器来完成认证

·       CHAP：采用CHAP认证方式。缺省情况下，采用CHAP认证方式。表示在网络上以明文方式传输用户名，以密文方式传输口令。相比之下，CHAP认证保密性较好，更为安全可靠

·       PAP：采用PAP认证方式。PAP采用明文方式传送口令

用户握手

·       Enable：开启在线用户握手功能，通过设备端定期向客户端发送握手报文来探测用户是否在线。缺省情况下，在线用户握手功能处于开启状态

·       Disable：关闭在线用户握手功能

多播触发

·       Enable：开启802.1X的组播触发功能，即周期性地向客户端发送组播触发报文。缺省情况下，802.1X的组播触发功能处于开启状态

·       Disable：关闭802.1X的组播触发功能

对于无线局域网来说，可以由客户端主动发起认证，或由无线模块发现用户并触发认证，而不必端口定期发送802.1X的组播报文来触发。同时，组播触发报文会占用无线的通信带宽，因此建议无线局域网中的接入设备关闭该功能

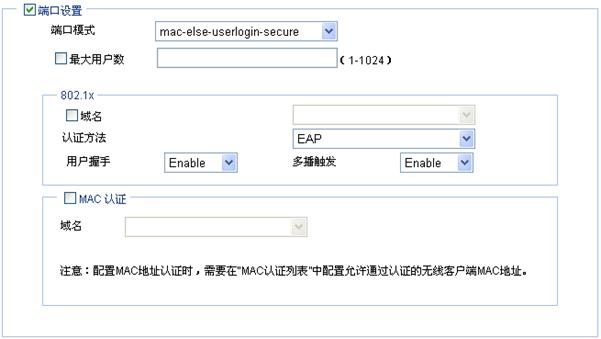

端口模式

·       mac-else-userlogin-secure：端口同时处于mac-authentication模式和userlogin-secure模式，但MAC地址认证优先级大于802.1X认证；对于非802.1X报文直接进行MAC地址认证。对于802.1X报文先进行MAC地址认证，如果MAC地址认证失败进行802.1X认证

·       mac-else-userlogin-secure-ext：与mac-else-userlogin-secure类似，但允许端口下有多个802.1X和MAC地址认证用户

·       userlogin-secure-or-mac：端口同时处于userlogin-secure模式和mac-authentication模式，但802.1X认证优先级大于MAC地址认证；在用户接入方式为无线的情况下，报文首先进行802.1X认证，如果802.1X认证失败再进行MAC地址认证

·       userlogin-secure-or-mac-ext：与userlogin-secure-or-mac类似，但允许端口下有多个802.1X和MAC地址认证用户

在导航栏中选择“无线服务 > 接入服务”，单击<MAC认证列表>按钮，输入客户端的MAC地址

最大用户数

控制能够通过某端口接入网络的最大用户数

域名

在下拉框中选择已存在的域，配置了强制认证域后，所有从该端口接入的802.1X用户将被强制使用该认证域来进行认证、授权和计费

设备的缺省域为“system”。在界面左侧的导航栏中选择“认证 > AAA”，选择“域设置”页签，在域名下拉输入框中可以新建域

认证方法

·       EAP：采用EAP认证方式。采用EAP认证方式意味着设备直接把802.1X用户的认证信息以EAP报文直接封装到RADIUS报文的属性字段中，发送给RADIUS服务器完成认证，而无须将EAP报文转换成标准的RADIUS报文后再发给RADIUS服务器来完成认证

·       CHAP：采用CHAP认证方式。缺省情况下，采用CHAP认证方式。表示在网络上以明文方式传输用户名，以密文方式传输口令。相比之下，CHAP认证保密性较好，更为安全可靠

·       PAP：采用PAP认证方式。PAP采用明文方式传送口令

用户握手

·       Enable：开启在线用户握手功能，通过设备端定期向客户端发送握手报文来探测用户是否在线。缺省情况下，在线用户握手功能处于开启状态

·       Disable：关闭在线用户握手功能

多播触发

·       Enable：开启802.1X的组播触发功能，即周期性地向客户端发送组播触发报文。缺省情况下，802.1X的组播触发功能处于开启状态

·       Disable：关闭802.1X的组播触发功能

对于无线局域网来说，可以由客户端主动发起认证，或由无线模块发现用户并触发认证，而不必端口定期发送802.1X的组播报文来触发。同时，组播触发报文会占用无线的通信带宽，因此建议无线局域网中的接入设备关闭该功能

MAC认证

选中“MAC认证”前的复选框

域名

在下拉框中选择已存在的域

设备的缺省域为“system”。在界面左侧的导航栏中选择“认证 > AAA”，选择“域设置”页签，在域名下拉输入框中可以新建域

需要注意的是：

·       在该选项中选择的域名仅对此无线服务生效，并且从该无线服务接入的客户端将被强制使用该认证域来进行认证、授权和计费

·       请不要删除使用中的域名，否则会导致正在使用此无线服务的客户端下线

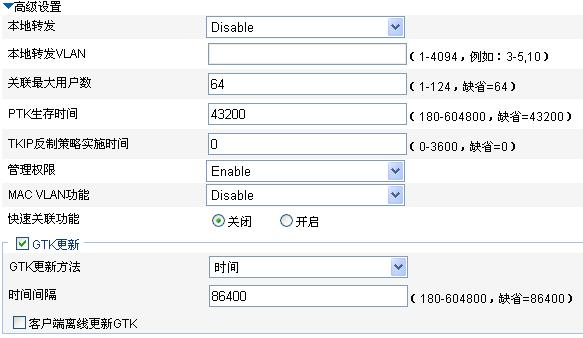

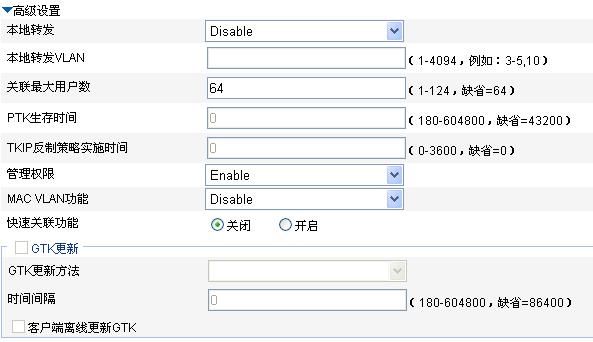

本地转发

本地转发是一种在AP上完成客户端之间数据交互的转发模式。在集中式WLAN 架构中，AP会将客户端的数据报文透传给AC，由AC集中处理。随着客户端速率的不断提高，AC的转发压力也随之增大。采用本地转发后，AP直接转发客户端的数据，AC不再参与数据转发，大大减轻了AC的负担

·       Enable：开启本地转发功能。打开本地转发功能后，由AP进行数据帧的转发

·       Disable：关闭本地转发功能。关闭本地转发功能后，数据帧由AC转发

本地转发VLAN

同一个SSID下的客户端有可能属于不同的VLAN，在配置本地转发策略的时候需要考虑VLAN因素时，可以设置本地转发VLAN

关联最大用户数

在一个射频下，某个SSID下关联客户端的最大个数

当某个SSID下关联的客户端达到最大个数时，该SSID会自动隐藏

PTK生存时间

设置PTK的生存时间，PTK通过四次握手方式生成

TKIP反制策略实施时间

设置反制策略实施时间

缺省情况下，TKIP反制策略实施的时间为0秒，即不启动反制策略

MIC（Message Integrity Check，信息完整性校验）是为了防止黑客的篡改而定制的，它采用Michael算法，具有很高的安全特性。当MIC发生错误的时候，数据很可能已经被篡改，系统很可能正在受到攻击。启动反制策略后，如果在一定时间内发生了两次MIC错误，则会解除所有关联到该无线服务的客户端，并且只有在TKIP反制策略实施的时间后，才允许客户端重新建立关联

管理权限

上线的客户端对设备WEB界面的管理权限

·       Disable：表示上线的客户端对设备WEB界面没有管理权限

·       Enable：表示上线的客户端对设备WEB界面有管理权限

MAC VLAN功能

·       Enable：表示在指定无线服务下开启MAC VLAN功能

·       Disable：表示在指定无线服务下关闭MAC VLAN功能

开启MAC VLAN是配置基于AP区分接入VLAN功能时，绑定VLAN ID操作前的一个必要的前提条件

快速关联功能

·       开启：开启快速关联功能

·       关闭：关闭快速关联功能

缺省情况下，快速关联功能处于关闭状态

开启此功能后，设备不会对关联到此无线服务的客户端进行频谱导航和负载均衡计算

GTK更新方法

GTK由AC生成，在AP和客户端认证处理的过程中通过组密钥握手和4次握手的方式发送到客户端。客户端使用GTK来解密组播和广播报文

·       选用基于时间更新的方法，需要指定GTK密钥更新的周期时间间隔

·       选用基于数据包更新的方法，需要指定传输的数据包的数目，在传送指定数目的数据包后更新GTK

缺省情况下，GTK密钥更新采用基于时间的方法，缺省的时间间隔是86400秒

客户端离线更新GTK

启动当客户端离线时更新GTK的功能

缺省情况下，客户端离线更新GTK的功能处于关闭状态

认证方式

·       Open-System：即不认证，如果认证类型设置为开放系统认证，则所有请求认证的客户端都会通过认证

·       Shared-Key：共享密钥认证需要客户端和设备端配置相同的共享密钥；只有在使用WEP加密时才可选用shared-key认证机制

·       Open-System and Shared-Key：可以同时选择使用Open-System和Shared-Key认证

WEP加密方式可以分别和Open system、Shared key链路认证方式使用。

·       采用Open system authentication方式：此时WEP密钥只做加密，即使密钥配置不一致，用户也可以成功建立无线链路，但所有的数据都会因为密钥不一致被接收端丢弃

·       采用Shared key authentication方式：此时WEP密钥同时作为认证密钥和加密密钥，如果密钥配置不一致，客户端就不能通过链路认证，也就无法接入无线网络

加密类型

无线服务支持加密机制：

·       AES-CCMP：一种基于AES加密算法的加密机制

·       TKIP：一种基于RC4算法和动态密钥管理的加密机制

·       AES-CCMP and TKIP：可以同时选择使用CCMP和TKIP加密

安全IE

无线服务类型（Beacon或者Probe response报文中携带对应的IE信息）：

·       WPA：在802.11i协议之前，Wi-Fi Protected Access定义的安全机制

·       WPA2：802.11i定义的安全机制，也就是RSN（Robust Security Network，健壮安全网络）安全机制，提供比WEP和WPA更强的安全性

·       WPA and WPA2：同时选择使用WPA和WPA2

WEP加密

自动提供密钥

使用自动提供WEP密钥方式

·       开启：使用自动提供WEP密钥方式

·       关闭：使用静态WEP密钥方式

缺省情况下，使用静态WEP密钥方式

选择自动提供WEP密钥方式后，“密钥类型”选项会自动使用WEP 104加密方式

·       自动提供WEP密钥必须和802.1X认证方式一起使用

·       配置动态WEP加密后，用来加密单播数据帧的WEP密钥由客户端和服务器协商产生。如果配置动态WEP加密的同时配置了WEP密钥，则该WEP密钥作为组播密钥，用来加密组播数据帧。如果不配置WEP密钥，则由设备随机生成组播密钥

密钥类型

·       WEP 40：选择WEP 40进行加密

·       WEP 104：选择WEP104进行加密

·       WEP 128：选择WEP 128进行加密

密钥ID

1：选择密钥索引为1

2：选择密钥索引为2

3：选择密钥索引为3

4：选择密钥索引为4

在WEP中有四个静态的密钥。其密钥索引分别是1、2、3和4。指定的密钥索引所对应的密钥将被用来进行帧的加密和解密

长度

选择WEP密钥长度

·       当密钥类型选择WEP40时，可选的密钥长度5个字符（5 Alphanumeric Chars）或者10位16进制数（10 Hexadecimal Chars）

·       当密钥类型选择WEP104时，可选的密钥长度13个字符（13 Alphanumeric Chars）或者26位16进制数（26 Hexadecimal Chars）

·       当密钥类型选择WEP 128时，可选的密钥长度16个字符（16 Alphanumeric Chars）或者32位16进制数（32 Hexadecimal Chars）

密钥

配置WEP密钥

端口安全

请参见表1-5

“认证方式”、“加密类型”等参数直接决定了端口模式的可选范围，具体请参见表1-13

在选则“加密类型”后，增加以下四种端口安全模式：

·       mac and psk：接入用户必须先进行MAC地址认证，通过认证后使用预先配置的预共享密钥与设备协商，协商成功后可访问端口

·       psk：接入用户必须使用设备上预先配置的静态密钥，即PSK（Pre-Shared Key，预共享密钥）与设备进行协商，协商成功后可访问端口

·       userlogin-secure-ext：对接入用户采用基于MAC的802.1X认证，且允许端口下有多个802.1X用户

端口模式

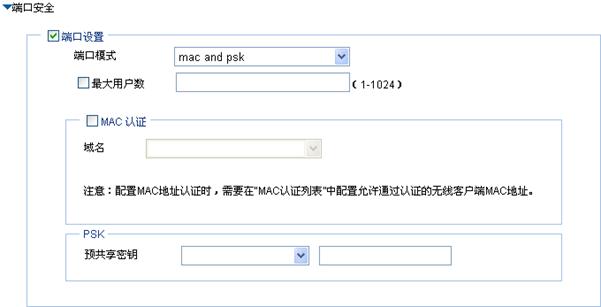

mac and psk：接入用户必须先进行MAC地址认证，通过认证后使用预先配置的预共享密钥与设备协商，协商成功后可访问端口

在导航栏中选择“无线服务 > 接入服务”，单击<MAC认证列表>按钮，输入客户端的MAC地址

最大用户数

控制能够通过某端口接入网络的最大用户数

MAC认证

选中“MAC认证”前的复选框

域名

在下拉框中选择已存在的域

设备的缺省域为“system”。在界面左侧的导航栏中选择“认证 > AAA”，选择“域设置”页签，在域名下拉输入框中可以新建域

需要注意的是：

在该选项中选择的域名仅对此无线服务生效

·       在该选项中选择的域名仅对此无线服务生效，并且从该无线服务接入的客户端将被强制使用该认证域来进行认证、授权和计费

·       请不要删除使用中的域名，否则会导致正在使用此无线服务的客户端下线

域共享密钥

·       pass-phrase：以字符串方式输入预共享密钥，输入8～63个字符的可显示字符串。

·       raw-key：以十六进制数方式输入预共享密钥，输入长度是64位的合法十六进制数。

端口模式

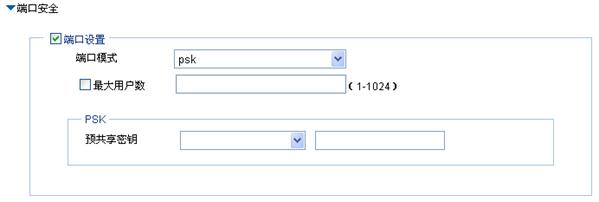

psk：接入用户必须使用设备上预先配置的静态密钥，即PSK（Pre-Shared Key，预共享密钥）与设备进行协商，协商成功后可访问端口

最大用户数

控制能够通过某端口接入网络的最大用户数

域共享密钥

·       pass-phrase：以字符串方式输入预共享密钥，输入8～63个字符的可显示字符串。

·       raw-key：以十六进制数方式输入预共享密钥，输入长度是64位的合法十六进制数。

clear

Open-System

不可选

不可选

不可选

mac-authentication

mac-else-userlogin-secure

mac-else-userlogin-secure-ext

userlogin-secure

userlogin-secure-ext

userlogin-secure-or-mac

userlogin-secure-or-mac-ext

crypto

Open-System

选择

必选

WEP加密可选/密钥ID可选234

mac and psk

psk

userlogin-secure-ext

不选择

不可选

WEP加密必选/密钥ID可选123

mac-authentication

userlogin-secure

userlogin-secure-ext

Shared-Key

不可选

不可选

WEP加密必选/密钥ID可选1234

mac-authentication

Open-System and  Shared-Key

选择

必选

WEP加密必选/密钥ID可选1234

mac and psk

psk

userlogin-secure-ext

不选择

不可选

WEP加密必选/密钥ID可选1234

mac-authentication

userlogin-secure

userlogin-secure-ext

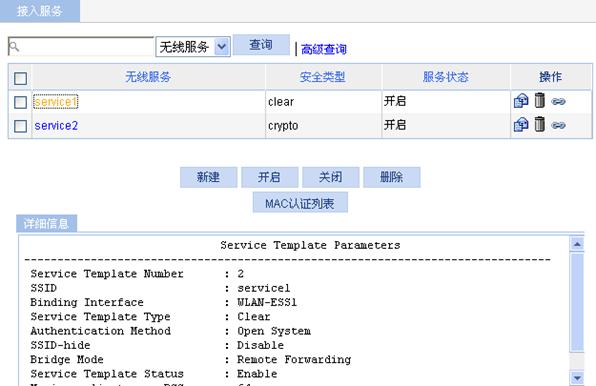

Service Template Number

当前无线服务号

SSID

Service Set Identifier，表示设置的服务集识别码

Binding Interface

同服务模板绑定的WLAN-ESS接口

Service Template Type

服务模版类型

Authentication Method

使用的认证类型，clear类型的无线服务只能使用Open System（开放系统认证）方式

SSID-hide

·       Disable：启用SSID通告

·       Enable：禁用SSID通告。SSID隐藏后，AP发送的信标帧里面不包含SSID信息

Bridge Mode

转发方式：

·       Local Forwarding：使用本地转发转发方式

·       Remote Forwarding：使用AC远端转发方式

Service Template Status

服务模板状态：

·       Enable：无线服务处于开启状态

·       Disable：无线服务处于关闭状态

Maximum clients per BSS

一个BSS中能够连接的最大客户端数

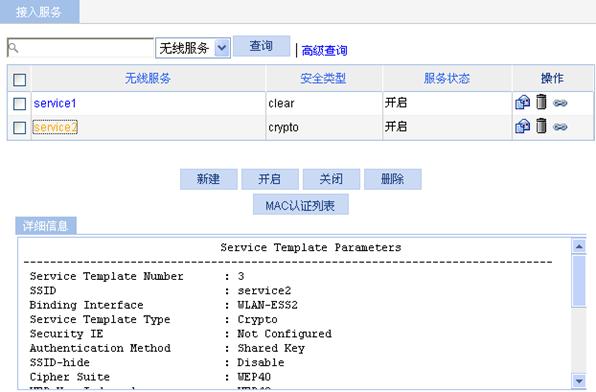

Service Template Number

当前无线服务号

SSID

Service Set Identifier，表示设置的服务集识别码

Binding Interface

同服务模板绑定的WLAN-ESS接口

Service Template Type

服务模版类型

Security IE

安全IE：WPA或WPA2

Authentication Method

使用的认证类型：Open System（开放系统认证）或者Shared Key（共享密钥认证）；

SSID-hide

·       Disable：启用SSID通告

·       Enable：禁用SSID通告。SSID隐藏后，AP发送的信标帧里面不包含SSID信息

Cipher Suite

加密套件：CCMP、TKIP、WEP40/WEP104/WEP128

WEP Key Index

加密或解密帧的密钥索引

WEP Key Mode

WEP密钥模式：

·       HEX：WEP密钥为16进制数的形式

·       ASCII：WEP密钥为字符串的形式

WEP Key

WEP密钥

TKIP Countermeasure Time(s)

TKIP反制策略时间，单位为秒

PTK Life Time(s)

PTK生存时间，单位为秒

GTK Rekey

GTK密钥更新配置

GTK Rekey Method

GTK密钥更新方法：基于包或基于时间

GTK Rekey Time(s)

当选择基于时间的GTK密钥更新方法时，显示GTK密钥更新时间，单位为秒

当选择基于包的GTK密钥更新方法时，显示数据包的数目

Bridge Mode

转发方式：

·       Local Forwarding：使用本地转发转发方式

·       Remote Forwarding：使用AC远端转发方式

Service Template Status

服务模板状态：

·       Enable：无线服务处于开启状态

·       Disable：无线服务处于关闭状态

Maximum clients per BSS

一个BSS中能够连接的最大客户端数
