最佳答案
二层静态聚合配置举例
1. 组网需求
· Device A与Device B通过各自的二层以太网接口GigabitEthernet1/0/1～GigabitEthernet1/0/3相互连接。
· 在Device A和Device B上分别配置二层静态链路聚合组，并实现设备间VLAN 10和VLAN 20分别互通。

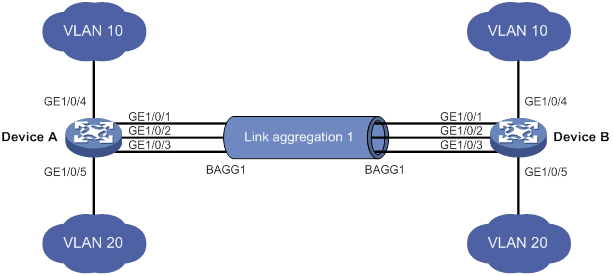

2. 组网图
3. 配置步骤
# 创建VLAN 10，并将端口GigabitEthernet1/0/4加入到该VLAN中。
[DeviceA] vlan 10
[DeviceA-vlan10] port gigabitethernet 1/0/4
[DeviceA-vlan10] quit
# 创建VLAN 20，并将端口GigabitEthernet1/0/5加入到该VLAN中。
[DeviceA-vlan20] port gigabitethernet 1/0/5
[DeviceA-vlan20] quit
# 创建二层聚合接口1。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] quit
# 分别将端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入到聚合组1中。
[DeviceA] interface gigabitethernet 1/0/1
[DeviceA-GigabitEthernet1/0/1] port link-aggregation group 1
[DeviceA-GigabitEthernet1/0/1] quit
[DeviceA] interface gigabitethernet 1/0/2
[DeviceA-GigabitEthernet1/0/2] port link-aggregation group 1
[DeviceA-GigabitEthernet1/0/2] quit
[DeviceA] interface gigabitethernet 1/0/3
[DeviceA-GigabitEthernet1/0/3] port link-aggregation group 1
[DeviceA-GigabitEthernet1/0/3] quit
# 配置二层聚合接口1为Trunk端口，并允许VLAN 10和20的报文通过。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] port link-type trunk
[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10 20
[DeviceA-Bridge-Aggregation1] quit
Device B的配置与Device A相似，配置过程略。
4. 验证配置
# 查看Device A上所有聚合组的详细信息。
[DeviceA] display link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port Status: S -- Selected, U -- Unselected, I -- Individual
Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregate Interface: Bridge-Aggregation1
Aggregation Mode: Static
Loadsharing Type: Shar
Port Status Priority Oper-Key
--------------------------------------------------------------------------------
GE1/0/1 S 32768 1
GE1/0/2 S 32768 1
GE1/0/3 S 32768 1
以上信息表明，聚合组1为二层静态聚合组，包含有三个选中端口。
1.8.2 二层动态聚合配置举例
1. 组网需求
· Device A与Device B通过各自的二层以太网接口GigabitEthernet1/0/1～GigabitEthernet1/0/3相互连接。
· 在Device A和Device B上分别配置二层动态链路聚合组，并实现设备间VLAN 10和VLAN 20分别互通。
2. 组网图
3. 配置步骤
# 创建VLAN 10，并将端口GigabitEthernet1/0/4加入到该VLAN中。
[DeviceA] vlan 10
[DeviceA-vlan10] port gigabitethernet 1/0/4
[DeviceA-vlan10] quit
# 创建VLAN 20，并将端口GigabitEthernet1/0/5加入到该VLAN中。
[DeviceA-vlan20] port gigabitethernet 1/0/5
[DeviceA-vlan20] quit
# 创建二层聚合接口1，并配置该接口为动态聚合模式。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] link-aggregation mode dynamic
[DeviceA-Bridge-Aggregation1] quit
# 分别将端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入到聚合组1中。
[DeviceA] interface gigabitethernet 1/0/1
[DeviceA-GigabitEthernet1/0/1] port link-aggregation group 1
[DeviceA-GigabitEthernet1/0/1] quit
[DeviceA] interface gigabitethernet 1/0/2
[DeviceA-GigabitEthernet1/0/2] port link-aggregation group 1
[DeviceA-GigabitEthernet1/0/2] quit
[DeviceA] interface gigabitethernet 1/0/3
[DeviceA-GigabitEthernet1/0/3] port link-aggregation group 1
[DeviceA-GigabitEthernet1/0/3] quit
# 配置二层聚合接口1为Trunk端口，并允许VLAN 10和20的报文通过。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] port link-type trunk
[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10 20
[DeviceA-Bridge-Aggregation1] quit
Device B的配置与Device A相似，配置过程略。
4. 验证配置
# 查看Device A上所有聚合组的详细信息。
[DeviceA] display link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port Status: S -- Selected, U -- Unselected, I -- Individual
Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregate Interface: Bridge-Aggregation1
Aggregation Mode: Dynamic
Loadsharing Type: Shar
System ID: 0x8000, 000f-e267-6c6a
Local:
Port Status Priority Oper-Key Flag
--------------------------------------------------------------------------------
GE1/0/1 S 32768 1 {ACDEF}
GE1/0/2 S 32768 1 {ACDEF}
GE1/0/3 S 32768 1 {ACDEF}
Remote:
Actor Partner Priority Oper-Key SystemID Flag
--------------------------------------------------------------------------------
GE1/0/1 1 32768 1 0x8000, 000f-e267-57ad {ACDEF}
GE1/0/2 2 32768 1 0x8000, 000f-e267-57ad {ACDEF}
GE1/0/3 3 32768 1 0x8000, 000f-e267-57ad {ACDEF}
以上信息表明，聚合组1为二层动态聚合组，包含有三个选中端口。
- 2020-09-14回答
- 评论(0)
- 举报
-
(1)
您好，请知：
以下是二层链路聚合和三层链路聚合的配置举例及连接，请参考：
https://www.h3c.com/cn/d_201106/716495_30005_0.htm#_Toc295286239
1.8 以太网链路聚合典型配置举例
在聚合组中，只有端口属性类配置（请参见“1.1.1 4. 配置分类”）和第二类配置（请参见“1.1.1 4. 配置分类”）都与参考端口（请参见“1.1.1 5. 参考端口”）相同的成员端口才可以成为选中端口。因此，用户需通过配置使各成员端口的上述配置与参考端口保持一致，而除此以外的其它配置则只需在聚合接口上进行，不必再在成员端口上重复配置。
1.8.1 二层静态聚合配置举例
1. 组网需求
l Device A与Device B通过各自的以太网端口GigabitEthernet2/0/1～GigabitEthernet2/0/3相互连接。
l 在Device A和Device B上分别配置静态链路聚合组，并使两端的VLAN 10和VLAN 20之间分别互通。
l 通过按照报文的源MAC地址和目的MAC地址进行聚合负载分担的方式，来实现数据流量在各成员端口间的负载分担。
2. 组网图

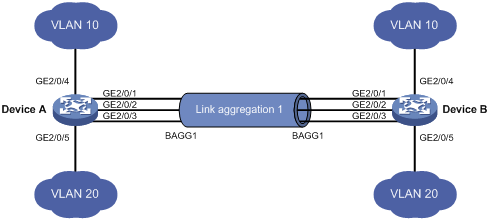

图1-6 静态聚合配置组网图
3. 配置步骤
(1) 配置Device A
# 创建VLAN 10，并将端口GigabitEthernet2/0/4加入到该VLAN中。
<DeviceA> system-view
[DeviceA] vlan 10
[DeviceA-vlan10] port gigabitEthernet 2/0/4
[DeviceA-vlan10] quit
# 创建VLAN 20，并将端口GigabitEthernet2/0/5加入到该VLAN中。
[DeviceA] vlan 20
[DeviceA-vlan20] port gigabitEthernet 2/0/5
[DeviceA-vlan20] quit
# 创建二层聚合接口1。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] quit
# 分别将端口GigabitEthernet2/0/1至 GigabitEthernet2/0/3加入到聚合组1中。
[DeviceA] interface gigabitethernet 2/0/1
[DeviceA-gigabitethernet2/0/1] port link-aggregation group 1
[DeviceA-gigabitethernet2/0/1] quit
[DeviceA] interface gigabitethernet 2/0/2
[DeviceA-gigabitethernet2/0/2] port link-aggregation group 1
[DeviceA-gigabitethernet2/0/2] quit
[DeviceA] interface gigabitethernet 2/0/3
[DeviceA-gigabitethernet2/0/3] port link-aggregation group 1
[DeviceA-gigabitethernet2/0/3] quit
# 配置二层聚合接口1为Trunk端口，并允许VLAN 10和20的报文通过。
该配置将被自动同步到聚合组1内的所有成员端口上。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] port link-type trunk
[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10 20
Please wait... Done.
Configuring GigabitEthernet2/0/1... Done.
Configuring GigabitEthernet2/0/2... Done.
Configuring GigabitEthernet2/0/3... Done.
[DeviceA-Bridge-Aggregation1] quit
# 配置全局按照报文的源MAC地址和目的MAC地址进行聚合负载分担。
[DeviceA] link-aggregation load-sharing mode source-mac destination-mac
(2) 配置Device B
Device B的配置与Device A相似，配置过程略。
(3) 检验配置效果
# 查看Device A上所有聚合组的摘要信息。
[DeviceA] display link-aggregation summary
Aggregation Interface Type:
BAGG -- Bridge-Aggregation, RAGG -- Route-Aggregation
Aggregation Mode: S -- Static, D -- Dynamic
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Actor System ID: 0x8000, 000f-e2ff-0001
AGG AGG Partner ID Select Unselect Share
Interface Mode Ports Ports Type
-------------------------------------------------------------------------------
BAGG1 S none 3 0 Shar
以上信息表明，聚合组1为负载分担类型的静态聚合组，包含有三个选中端口。
# 查看Device A上全局采用的聚合负载分担类型。
[DeviceA] display link-aggregation load-sharing mode
Link-Aggregation Load-Sharing Mode:
destination-mac address, source-mac address
以上信息表明，所有聚合组都按照报文的源MAC地址和目的MAC地址进行聚合负载分担。
1.8.2 动态聚合配置举例
1. 组网需求
l Device A与Device B通过各自的以太网端口GigabitEthernet2/0/1～GigabitEthernet2/0/3相互连接。
l 在Device A和Device B上分别配置动态链路聚合组，并使两端的VLAN 10和VLAN 20之间分别互通。
l 通过按照报文的源MAC地址和目的MAC地址进行聚合负载分担的方式，来实现数据流量在各成员端口间的负载分担。
2. 组网图
图1-7 动态聚合配置组网图
3. 配置步骤
(1) 配置Device A
# 创建VLAN 10，并将端口GigabitEthernet2/0/4加入到该VLAN中。
<DeviceA> system-view
[DeviceA] vlan 10
[DeviceA-vlan10] port gigabitEthernet 2/0/4
[DeviceA-vlan10] quit
# 创建VLAN 20，并将端口GigabitEthernet2/0/5加入到该VLAN中。
[DeviceA] vlan 20
[DeviceA-vlan20] port gigabitEthernet 2/0/5
[DeviceA-vlan20] quit
# 创建二层聚合接口1，并配置该接口为动态聚合模式。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] link-aggregation mode dynamic
[DeviceA-Bridge-Aggregation1] quit
# 分别将端口GigabitEthernet2/0/1至 GigabitEthernet2/0/3加入到聚合组1中。
[DeviceA] interface gigabitethernet 2/0/1
[DeviceA-gigabitethernet2/0/1] port link-aggregation group 1
[DeviceA-gigabitethernet2/0/1] quit
[DeviceA] interface gigabitethernet 2/0/2
[DeviceA-gigabitethernet2/0/2] port link-aggregation group 1
[DeviceA-gigabitethernet2/0/2] quit
[DeviceA] interface gigabitethernet 2/0/3
[DeviceA-gigabitethernet2/0/3] port link-aggregation group 1
[DeviceA-gigabitethernet2/0/3] quit
# 配置二层聚合接口1为Trunk端口，并允许VLAN 10和20的报文通过。
该配置将被自动同步到聚合组1内的所有成员端口上。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] port link-type trunk
[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10 20
Please wait... Done.
Configuring GigabitEthernet2/0/1... Done.
Configuring GigabitEthernet2/0/2... Done.
Configuring GigabitEthernet2/0/3... Done.
[DeviceA-Bridge-Aggregation1] quit
# 配置全局按照报文的源MAC地址和目的MAC地址进行聚合负载分担。
[DeviceA] link-aggregation load-sharing mode source-mac destination-mac
(2) 配置Device B
Device B的配置与Device A相似，配置过程略。
(3) 检验配置效果
# 查看Device A上所有聚合组的摘要信息。
[DeviceA] display link-aggregation summary
Aggregation Interface Type:
BAGG -- Bridge-Aggregation, RAGG -- Route-Aggregation
Aggregation Mode: S -- Static, D -- Dynamic
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Actor System ID: 0x8000, 000f-e2ff-0001
AGG AGG Partner ID Select Unselect Share
Interface Mode Ports Ports Type
-------------------------------------------------------------------------------
BAGG1 D 0x8000, 000f-e2ff-0002 3 0 Shar
以上信息表明，聚合组1为负载分担类型的二层动态聚合组，包含有三个选中端口。
# 查看Device A上全局采用的聚合负载分担类型。
[DeviceA] display link-aggregation load-sharing mode
Link-Aggregation Load-Sharing Mode:
destination-mac address, source-mac address
以上信息表明，所有聚合组都按照报文的源MAC地址和目的MAC地址进行聚合负载分担。
1.8.3 聚合负载分担配置举例
1. 组网需求
l Device A与Device B通过各自的以太网端口GigabitEthernet2/0/1～ GigabitEthernet2/0/4相互连接。
l 在Device A和Device B上分别配置两个静态链路聚合组，并使两端的VLAN 10通过二层聚合接口1互通、VLAN 20通过二层聚合接口2互通。
l 通过在聚合组1上按照源MAC地址进行聚合负载分担、在聚合组2上按照目的MAC地址进行聚合负载分担的方式，来实现数据流量在各成员端口间的负载分担。
2. 组网图

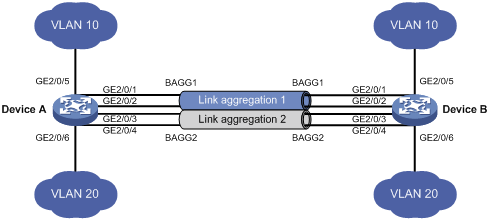

图1-8 聚合负载分担配置组网图
3. 配置步骤
(1) 配置Device A
# 创建VLAN 10，并将端口GigabitEthernet2/0/5加入到该VLAN中。
<DeviceA> system-view
[DeviceA] vlan 10
[DeviceA-vlan10] port gigabitEthernet 2/0/5
[DeviceA-vlan10] quit
# 创建VLAN 20，并将端口GigabitEthernet2/0/6加入到该VLAN中。
[DeviceA] vlan 20
[DeviceA-vlan20] port gigabitEthernet 2/0/6
[DeviceA-vlan20] quit
# 创建二层聚合接口1，并配置该接口对应的聚合组内按照源MAC地址进行聚合负载分担。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] link-aggregation load-sharing mode source-mac
[DeviceA-Bridge-Aggregation1] quit
# 分别将端口GigabitEthernet2/0/1和GigabitEthernet2/0/2加入到聚合组1中。
[DeviceA] interface gigabitEthernet 2/0/1
[DeviceA-GigabitEthernet2/0/1] port link-aggregation group 1
[DeviceA-GigabitEthernet2/0/1] quit
[DeviceA] interface gigabitEthernet 2/0/2
[DeviceA-GigabitEthernet2/0/2] port link-aggregation group 1
[DeviceA-GigabitEthernet2/0/2] quit
# 配置二层聚合接口1为Trunk端口，并允许VLAN 10的报文通过。
该配置将被自动同步到聚合组1内的所有成员端口上。
[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] port link-type trunk
[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10
Please wait... Done.
Configuring GigabitEthernet2/0/1... Done.
Configuring GigabitEthernet2/0/2... Done.
[DeviceA-Bridge-Aggregation1] quit
# 创建二层聚合接口2，并配置该接口对应的聚合组内按照目的MAC地址进行聚合负载分担。
[DeviceA] interface bridge-aggregation 2
[DeviceA-Bridge-Aggregation2] link-aggregation load-sharing mode destination-mac
[DeviceA-Bridge-Aggregation2] quit
# 分别将端口GigabitEthernet2/0/3和GigabitEthernet2/0/4加入到聚合组2中。
[DeviceA] interface gigabitEthernet 2/0/3
[DeviceA-GigabitEthernet2/0/3] port link-aggregation group 2
[DeviceA-GigabitEthernet2/0/3] quit
[DeviceA] interface gigabitEthernet 2/0/4
[DeviceA-GigabitEthernet2/0/4] port link-aggregation group 2
[DeviceA-GigabitEthernet2/0/4] quit
# 配置二层聚合接口2为Trunk端口，并允许VLAN 20的报文通过。
该配置将被自动同步到聚合组2内的所有成员端口上。
[DeviceA] interface bridge-aggregation 2
[DeviceA-Bridge-Aggregation2] port link-type trunk
[DeviceA-Bridge-Aggregation2] port trunk permit vlan 20
Please wait... Done.
Configuring GigabitEthernet2/0/3... Done.
Configuring GigabitEthernet2/0/4... Done.
[DeviceA-Bridge-Aggregation2] quit
(2) 配置Device B
Device B的配置与Device A相似，配置过程略。
(3) 检验配置效果
# 查看Device A上所有聚合组的摘要信息。
[DeviceA] display link-aggregation summary
Aggregation Interface Type:
BAGG -- Bridge-Aggregation, RAGG -- Route-Aggregation
Aggregation Mode: S -- Static, D -- Dynamic
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Actor System ID: 0x8000, 000f-e2ff-0001
AGG AGG Partner ID Select Unselect Share
Interface Mode Ports Ports Type
-------------------------------------------------------------------------------
BAGG1 S none 2 0 Shar
BAGG2 S none 2 0 Shar
以上信息表明，聚合组1和聚合组2都是负载分担类型的静态聚合组，各包含有两个选中端口。
# 查看Device A上所有聚合接口所对应聚合组内采用的聚合负载分担类型。
[DeviceA] display link-aggregation load-sharing mode interface
Bridge-Aggregation1 Load-Sharing Mode:
source-mac address
Bridge-Aggregation2 Load-Sharing Mode:
destination-mac address
以上信息表明，二层聚合组1按照报文的源MAC地址进行聚合负载分担，二层聚合组2按照报文的目的MAC地址进行聚合负载分担。
- 2020-09-14回答
- 评论(0)
- 举报
-
(0)
暂无评论
编辑答案
亲~登录后才可以操作哦!
确定你的邮箱还未认证，请认证邮箱或绑定手机后进行当前操作
举报
×
侵犯我的权益
×
侵犯了我企业的权益
×
- 1. 您举报的内容是什么？（请在邮件中列出您举报的内容和链接地址）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
- 3. 是哪家企业？（营业执照，单位登记证明等证件）
- 4. 您与该企业的关系是？（您是企业法人或被授权人，需提供企业委托授权书）
抄袭了我的内容
×
原文链接或出处
诽谤我
×
- 1. 您举报的内容以及侵犯了您什么权益？（请在邮件中列出您举报的内容、链接地址，并给出简短的说明）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
对根叔社区有害的内容
×
不规范转载
×
举报说明
暂无评论
