MER系列路由器和MSRV5系列路由器 IPSEC VPN配置(主模式)

2020-09-18 发表
  • 0关注
  • 0收藏,26浏览
粉丝:5人 关注:0人

组网及说明

1 配置需求或说明

1.1  适用产品系列

本案例适用于MER3220MER5200MER8300路由器。

1.2  配置需求及实现的效果

Router A ERG2路由器和Router B MER路由器,在两者之间建立一个安全隧道,对客户分支机构A所在的子网(192.168.1.0/24)与客户分支机构B所在的子网(192.168.0.0/24)之间的数据流进行安全保护,实现两端子网终端通过IPsec VPN 隧道进行互访。

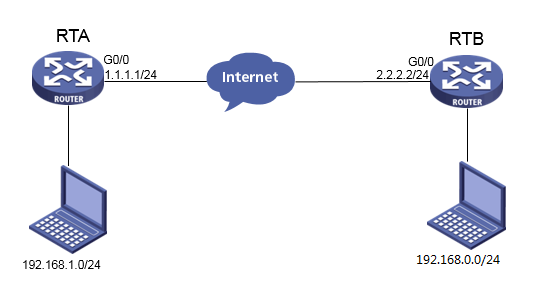

2 组网图

配置步骤

3 配置步骤

3.1  基本上网配置

路由器基本上网配置省略,可参考 MER系列路由器基本上网(静态IP)配置(V7)”案例。和MSRV5上网案例。

3.2  配置IPSEC VPN

3.2.1  配置MSRV5 Router A

#单击【VPN--IPsec VPN--【新建】

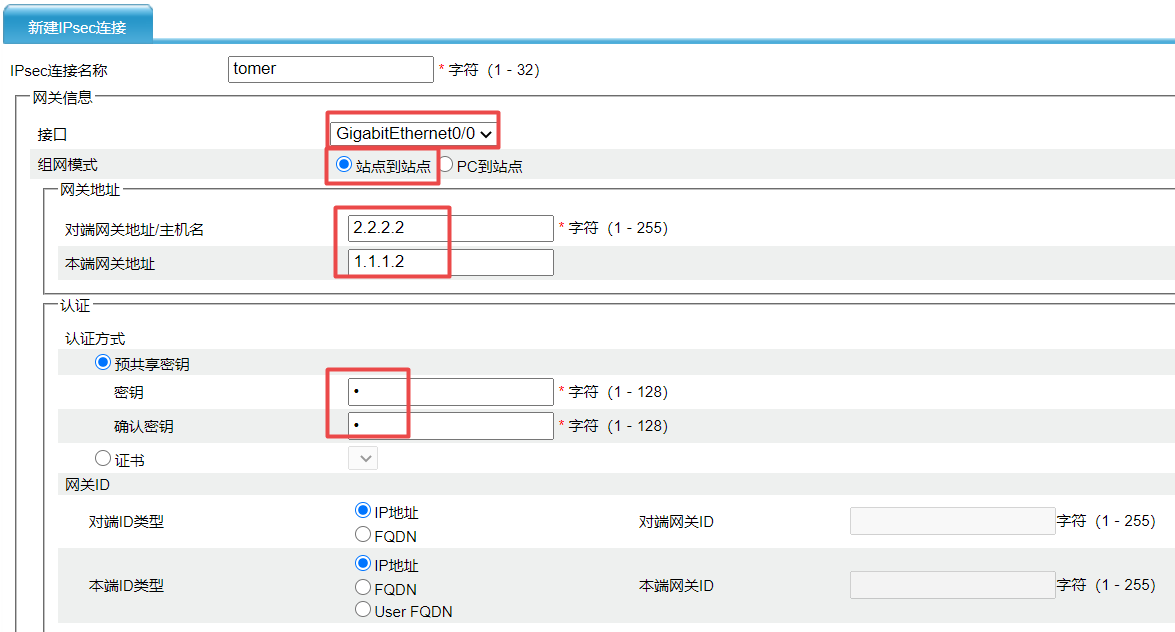

#接口名称选择【G0/0】,组网模式选择【站点到站点】,对端网关地址填【2.2.2.2】,本端网关地址填【1.1.1.2】,预共享秘钥填写【1】,网关ID对端ID类型和本端ID类型选择【IP地址】

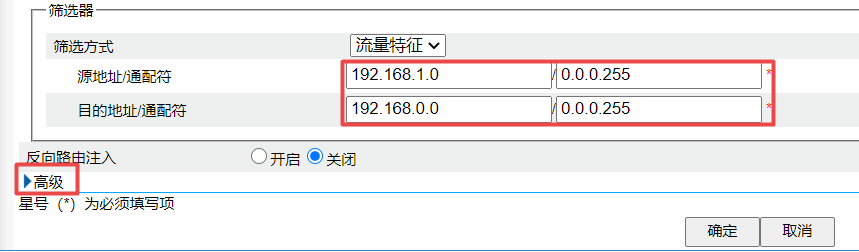

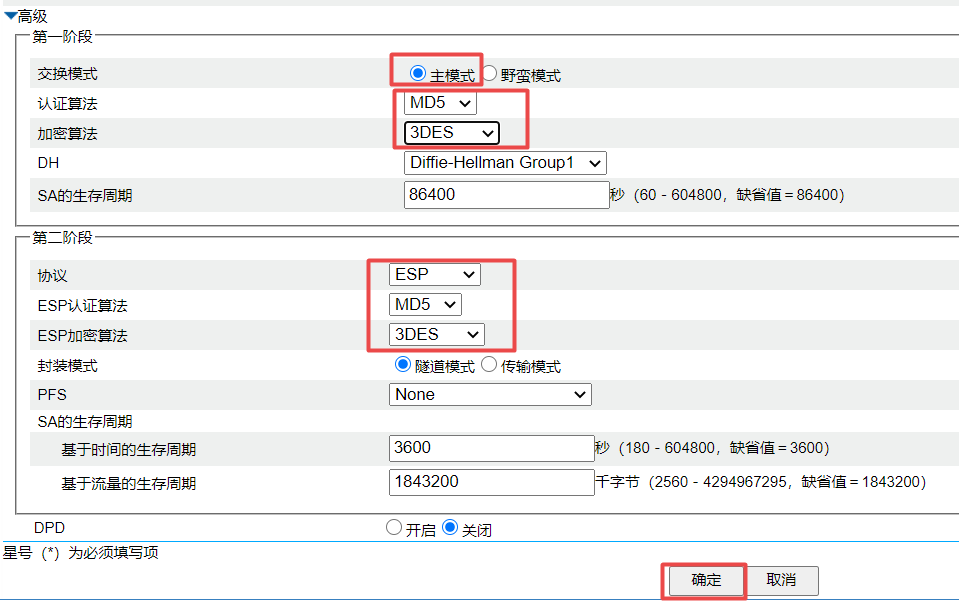

#筛选方式选择【流量特征】,源地址填写【192.168.1.0/0.0.0.255】,目的地址填写【192.168.0.0/0.0.0.255】,点击【高级】,第一阶段交换模式选择【主模式】,认证算法选择【MD5】,加密算法选择【3DES】,第二阶段协议选择【ESP】,ESP认证算法选择【MD5】,ESP加密算法选择【3DES】,点击【确定】



3.2.2  配置MER Router B

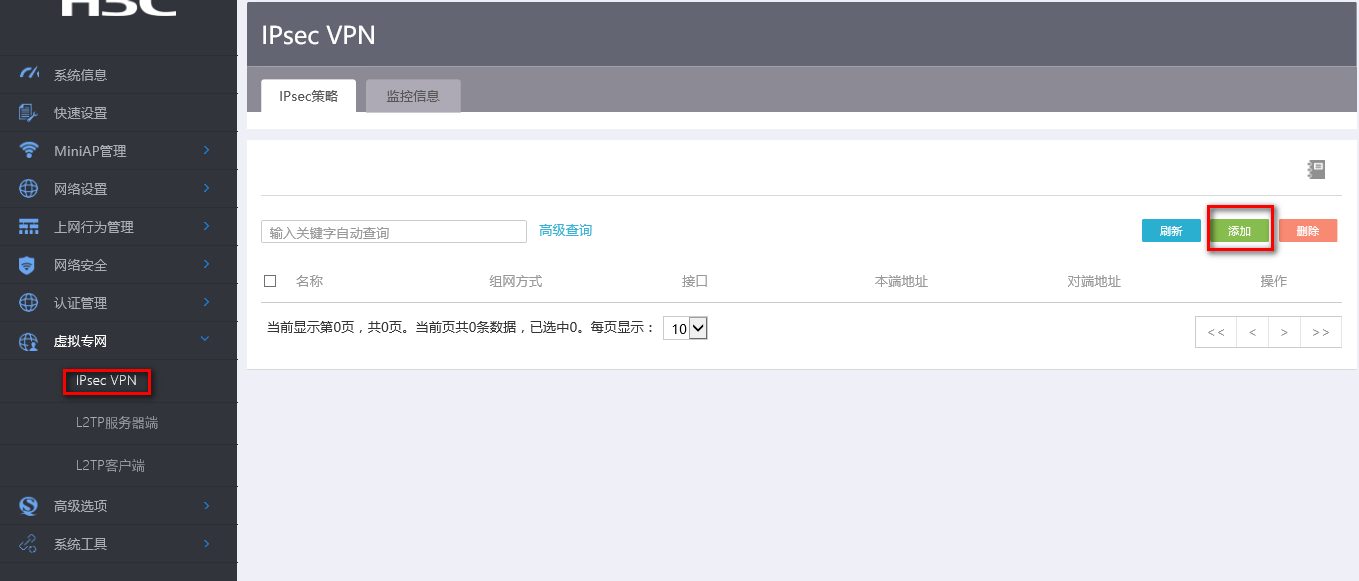

#单击【虚拟专网】--IPsec VPN--IPsec策略】,点击【添加】

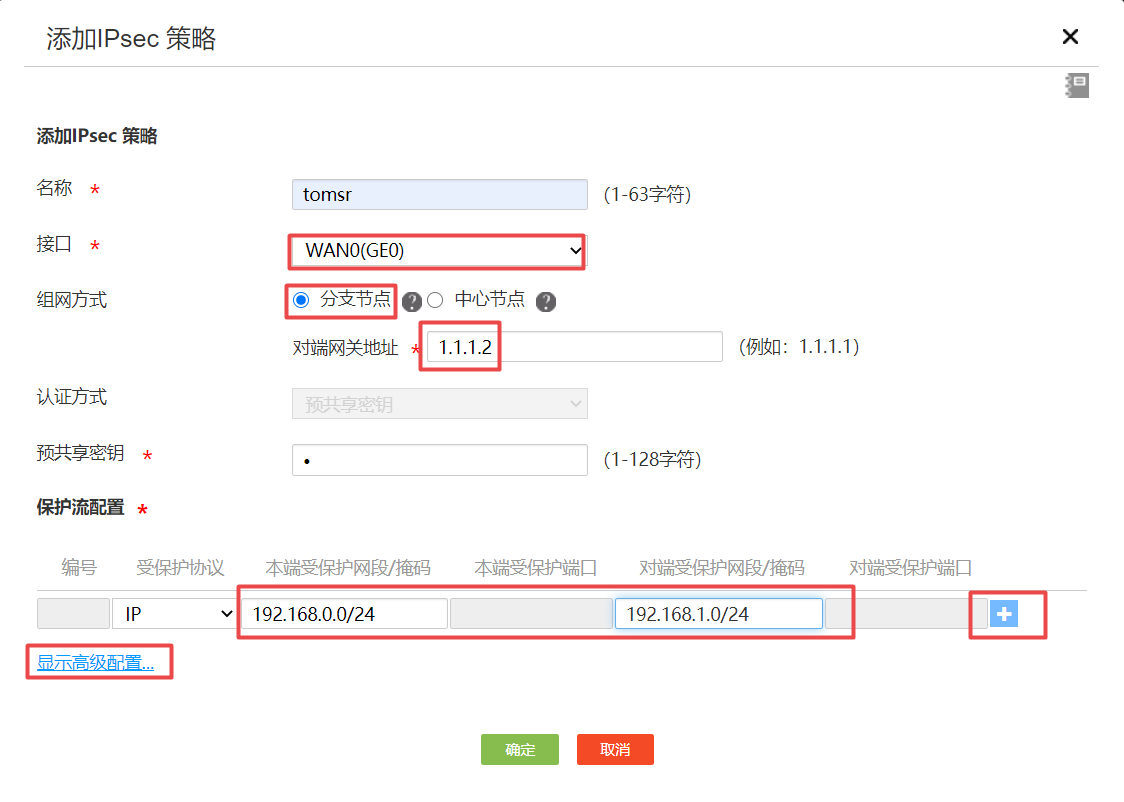

#接口选择公网口WAN0,选择分支节点,对端网关地址填写1.1.1.2,预共享秘钥保证两端一致1,添加两端的保护流,本端受保护网段192.168.0.0/24,对端受保护网段192.168.1.0/24,点击“+”号,点击“显示高级配置

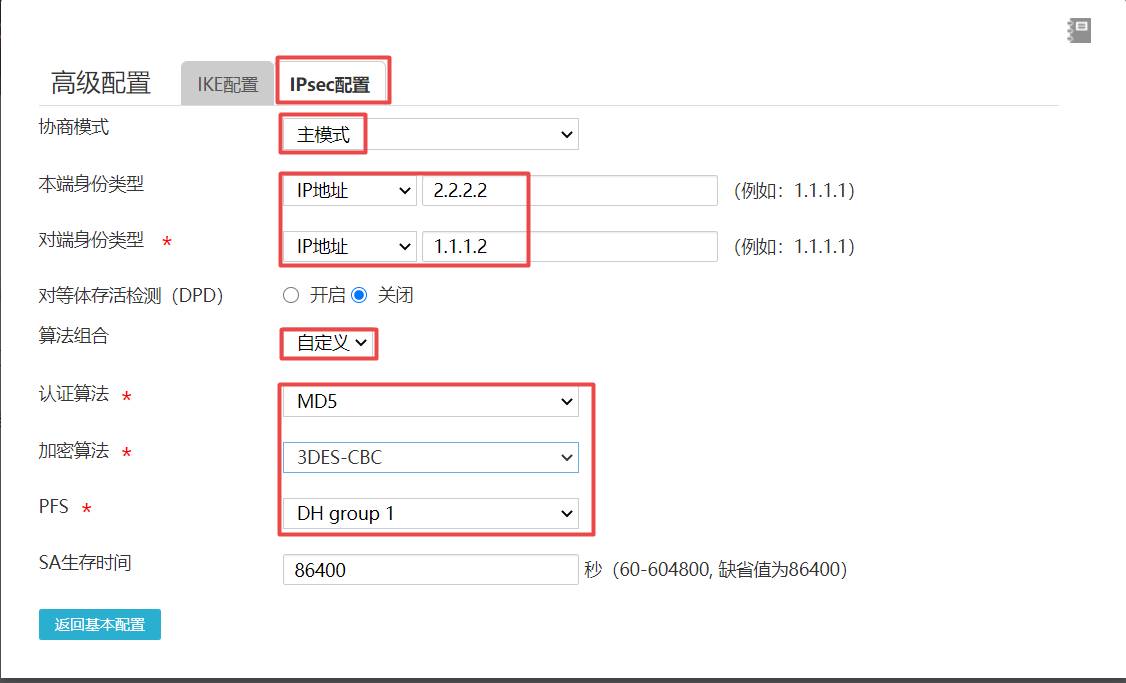

#配置IKE,协商模式选择主模式,本端地址为2.2.2.2,对端地址为1.1.1.2,认证算法,加密算法,PFS分别选择MD53DES-CBCDH1,保证两端的算法一致。

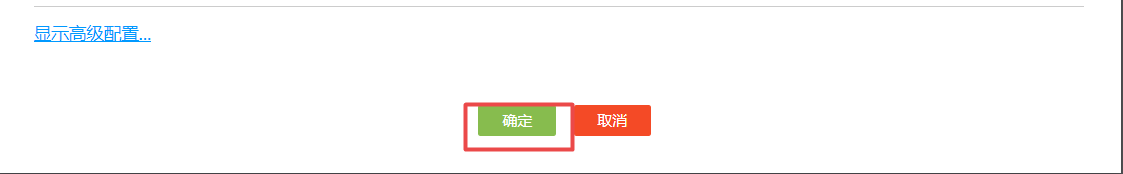

#配置IPsec,算法组合选择自定义,安全协议选择ESP,认证算法选择MD5,加密算法选择3DES-CBC,并保证两端算法一致,点击返回基本配置,点击确定


3.3  保存配置

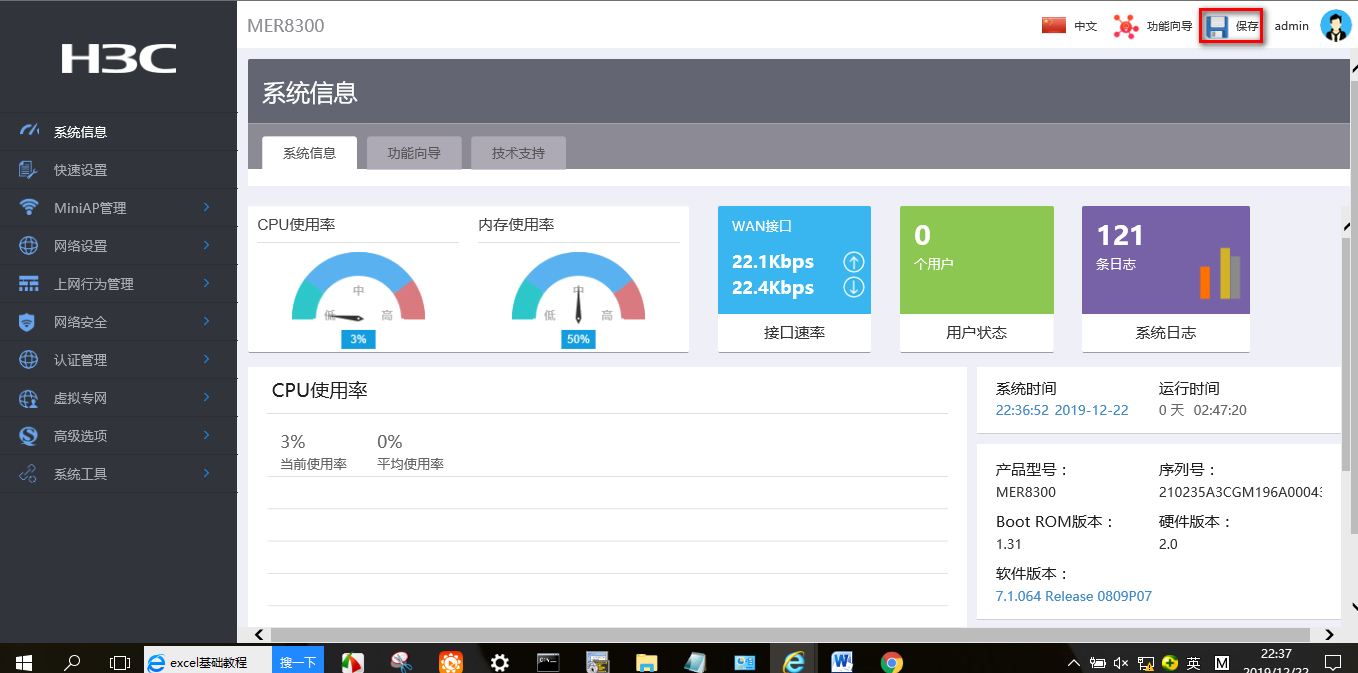

#MERMSRV5点击页面右上角保存按钮

3.4  验证配置结果

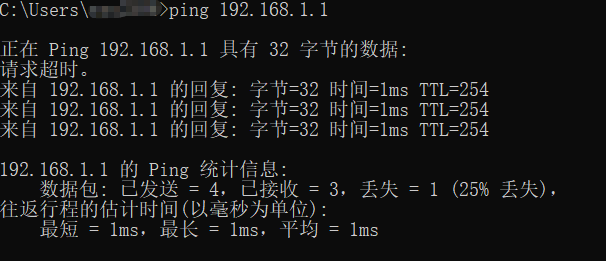

#MER下面的终端ping对端MSRV5内网电脑的地址

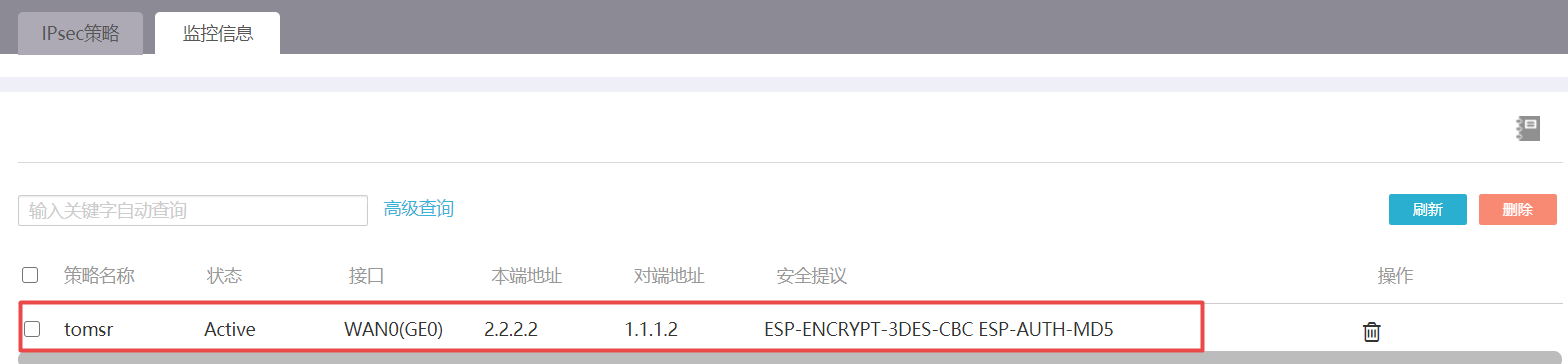

#MER看到的隧道情况

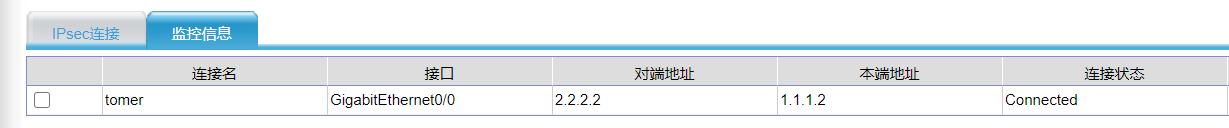

#MSRV5看到的隧道情况

配置关键点
