MER系列路由器和MSRV5系列路由器 IPSEC VPN配置(野蛮模式)

2020-09-18 发表
  • 0关注
  • 0收藏,41浏览
粉丝:5人 关注:0人

组网及说明

1 配置需求或说明

1.1  适用产品系列

本案例适用于MER3220MER5200MER8300路由器。

1.2  配置需求及实现的效果

Router A使用ERG2路由器,Router B均使用MER路由器,在两者之间建立一个安全隧道,对客户分支机构A所在的子网(192.168.1.0/24)与客户分支机构B所在的子网(192.168.0.0/24)之间的数据流进行安全保护,实现两端子网终端通过IPsec VPN 隧道进行互访。并且MSRV5路由器是不固定的IP地址。

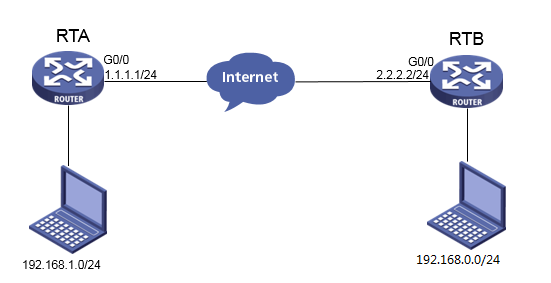

2 组网图

配置步骤

3 配置步骤

3.1  基本上网配置

路由器基本上网配置省略,可参考“路由器上网配置方法”案例。

3.2  配置IPSEC VPN

3.2.1  配置 MSRV5--Router A

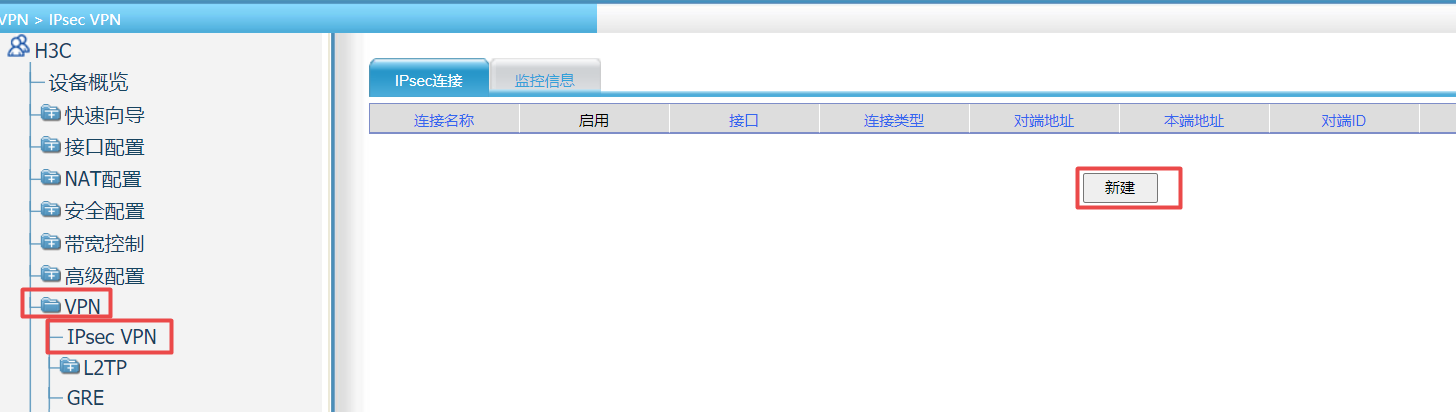

#单击【VPN--IPsec VPN--【新建】

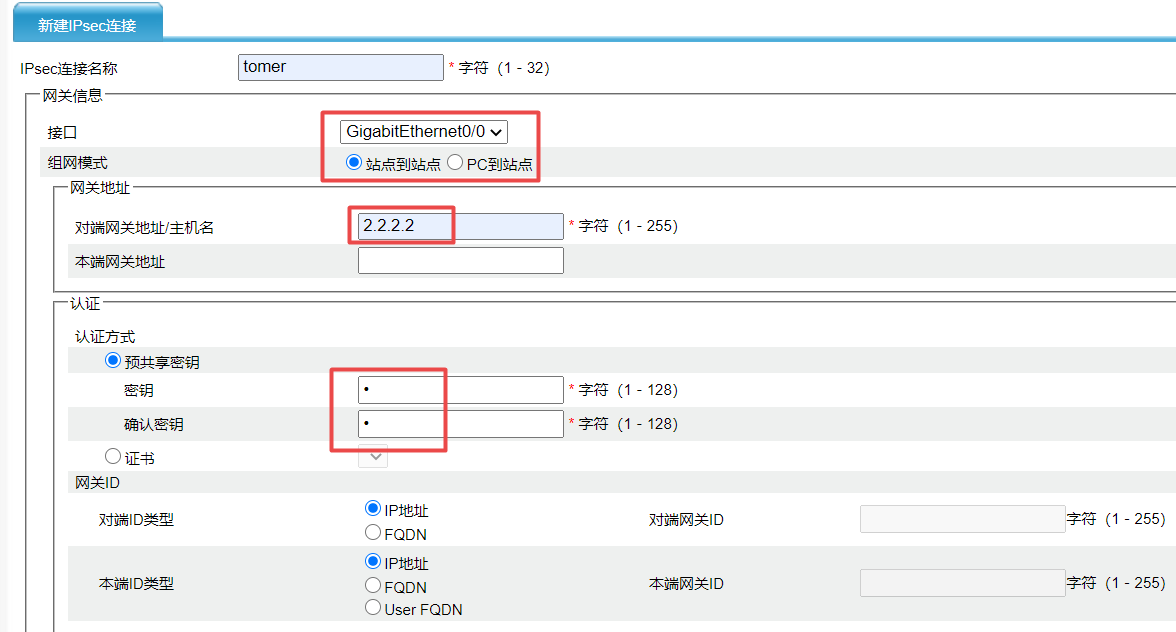

#接口名称选择【G0/0】,组网模式选择【站点到站点】,对端网关地址填【2.2.2.2】,本端网关地址填【1.1.1.2】,预共享秘钥填写【1】,网关ID对端ID类型和本端ID类型选择【IP地址】

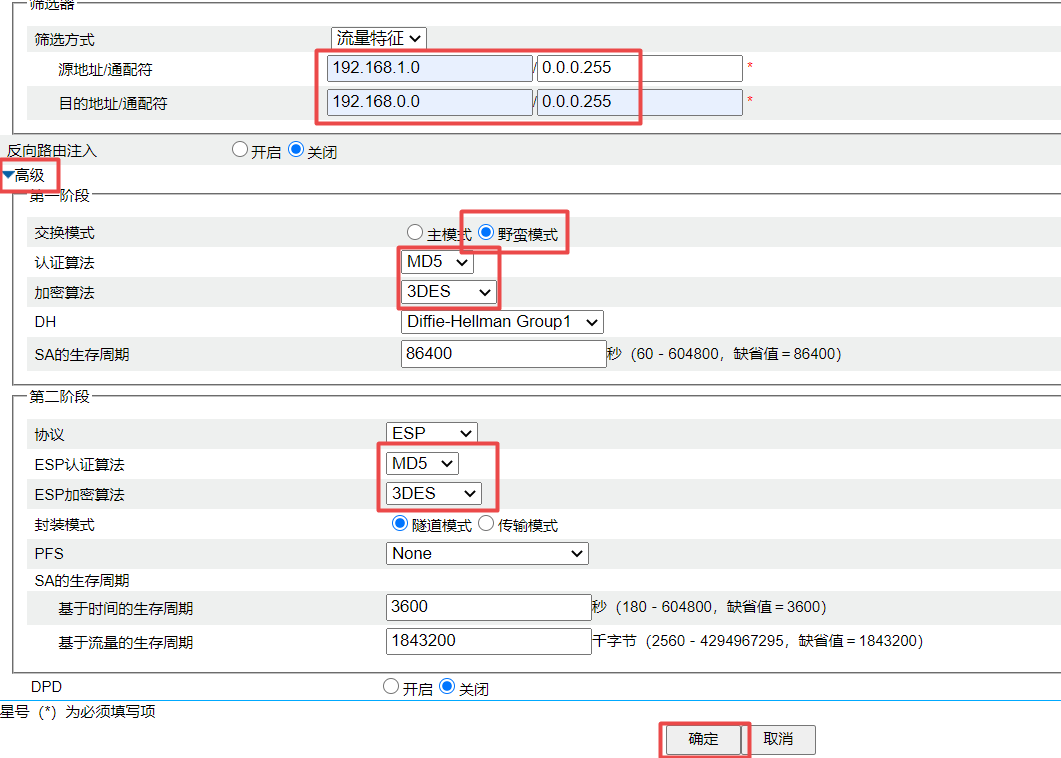

#筛选方式选择【流量特征】,源地址填写【192.168.1.0/0.0.0.255】,目的地址填写【192.168.0.0/0.0.0.255】,点击【高级】,第一阶段交换模式选择【野蛮模式】,认证算法选择【MD5】,加密算法选择【3DES】,第二阶段协议选择【ESP】,ESP认证算法选择【MD5】,ESP加密算法选择【3DES】,点击【确定】


3.2.2  配置MER--Router B

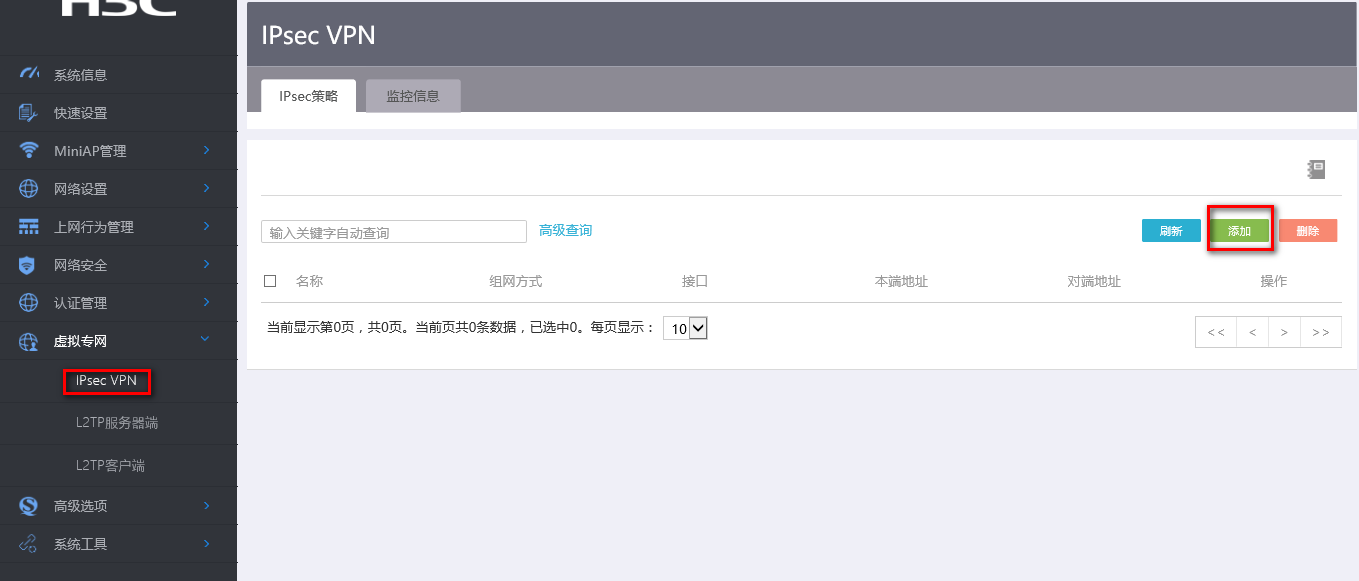

#单击【虚拟专网】--IPsec VPN--IPsec策略】,点击【添加】

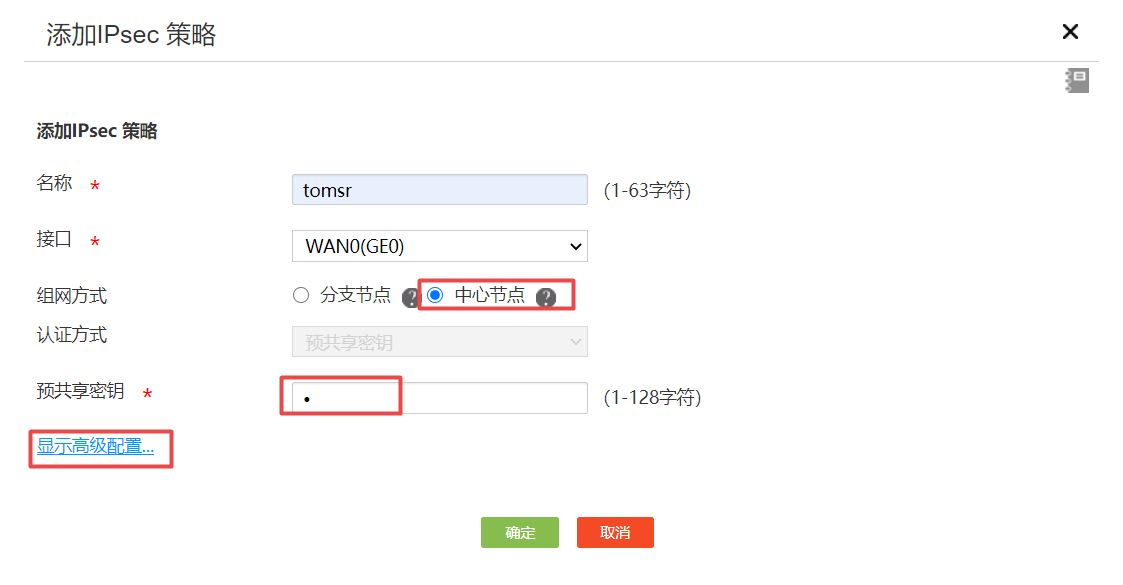

#选择【中心节点】,选择公网接口【WAN0】,填写预共享密钥【1】,点击【显示高级配置】

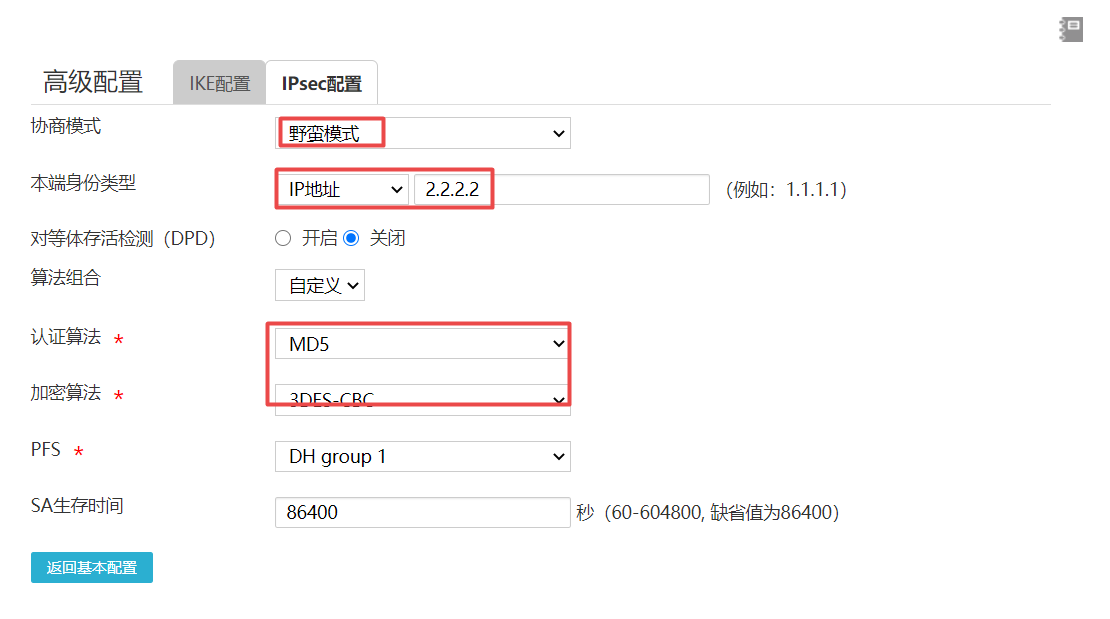

#配置IKE,协商模式选择【野蛮模式】,本端身份类型选择【IP地址】配置【2.2.2.2】,算法组合选择【自定义】,认证算法选择【MD5】,加密算法选择【3DES】,PFS选择【DH1

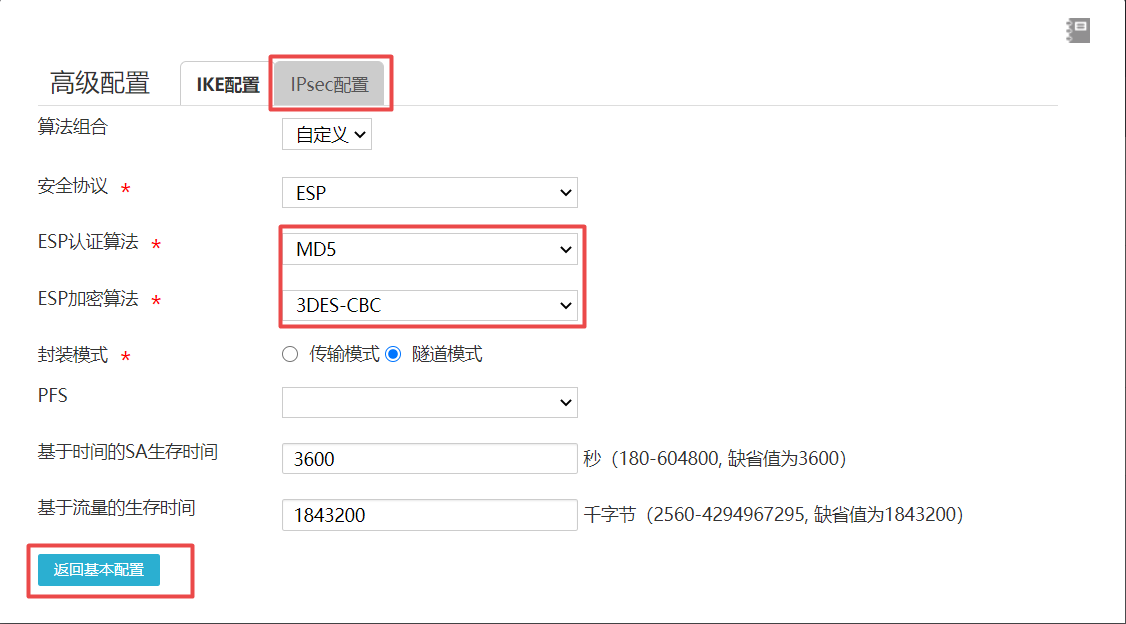

#配置IPsec,安全协议选择【ESP】,认证算法选择【MD5】,加密算法选择【3DES-CBC】,并保证两端算法一致。然后点击【返回基本配置】,再点击【确定】


3.3  保存配置

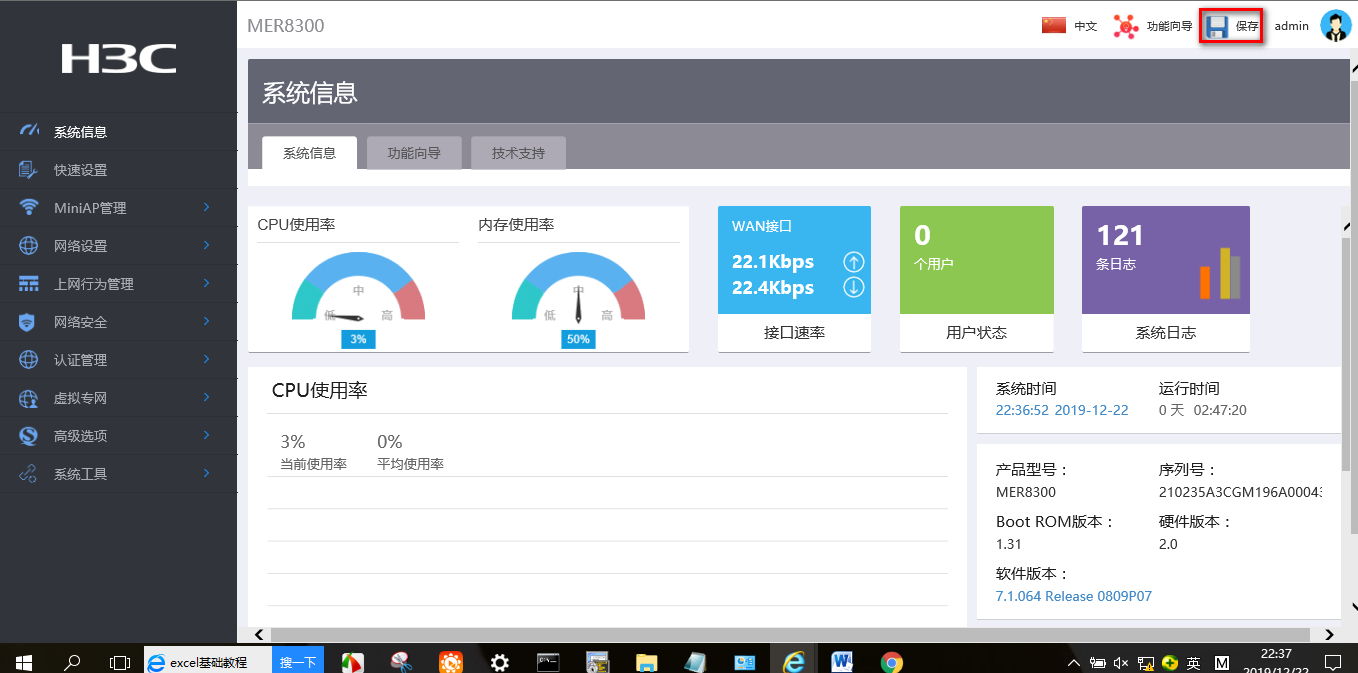

#MERMSRV5点击页面右上角保存按钮


3.4 验证配置结果

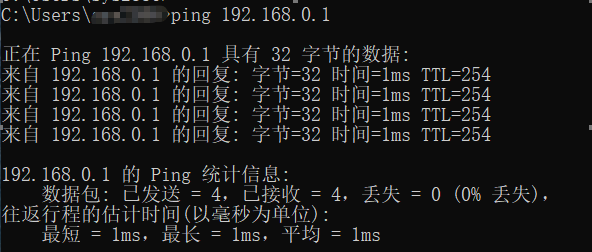

#MSRV5下面的终端ping对端MER的内网的地址触发隧道

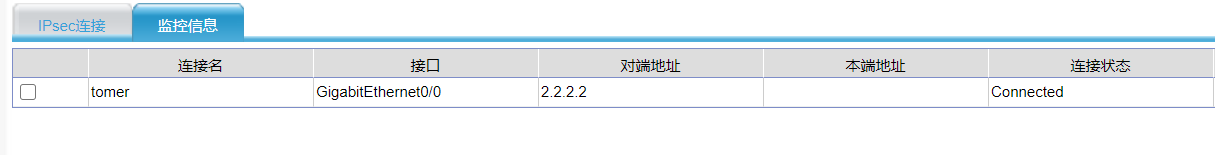

#MSRV5上查看隧道情况

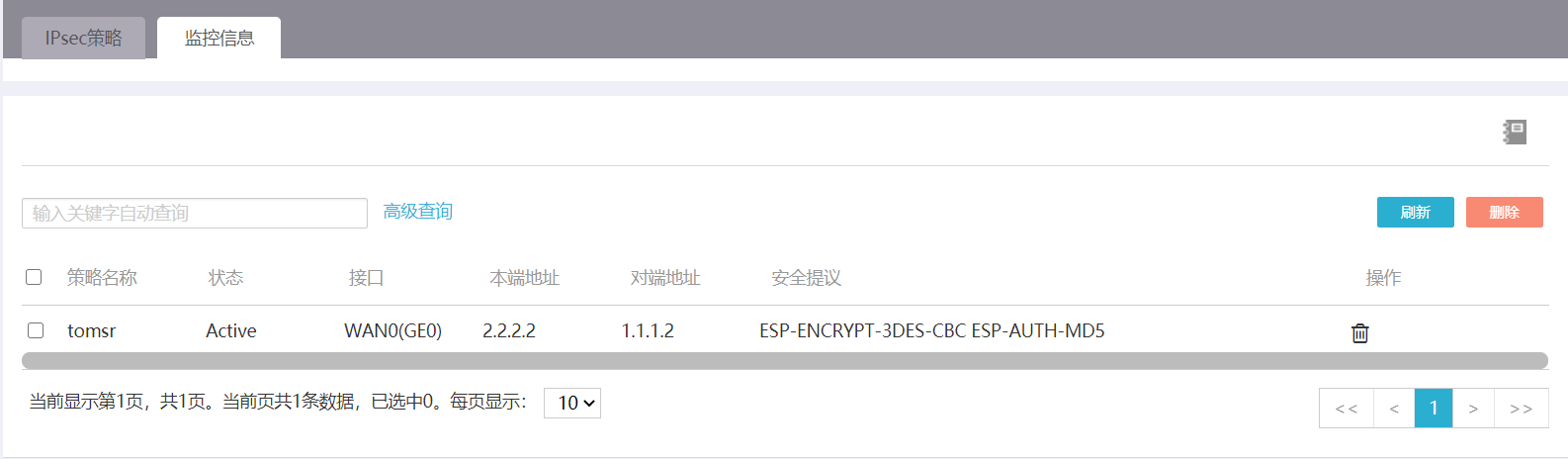

#MER上查看隧道信息
