UIS超融合场景LSI阵列卡,已知盘符,如何确认故障硬盘实际物理槽位

UIS超融合

硬盘慢盘,坏道,固态寿命磨损严重等多种情况,会导致硬盘需要更换但不会亮故障灯.

实际运维中,会遇到只显示故障硬盘的盘符分区,无法与实际硬盘物理槽位相对应,服务器工程师在硬盘未亮故障灯的情况下无法确认需要更换哪块硬盘.

一般来说,如果可以确认硬盘的SN序列号,服务器侧便可以通过硬盘外表或者带外页面的硬盘信息来确认服务器的物理槽位信息,所以一般来说确认硬盘序列号等同于确认物理槽位.

以下介绍两种方法确认硬盘序列号.

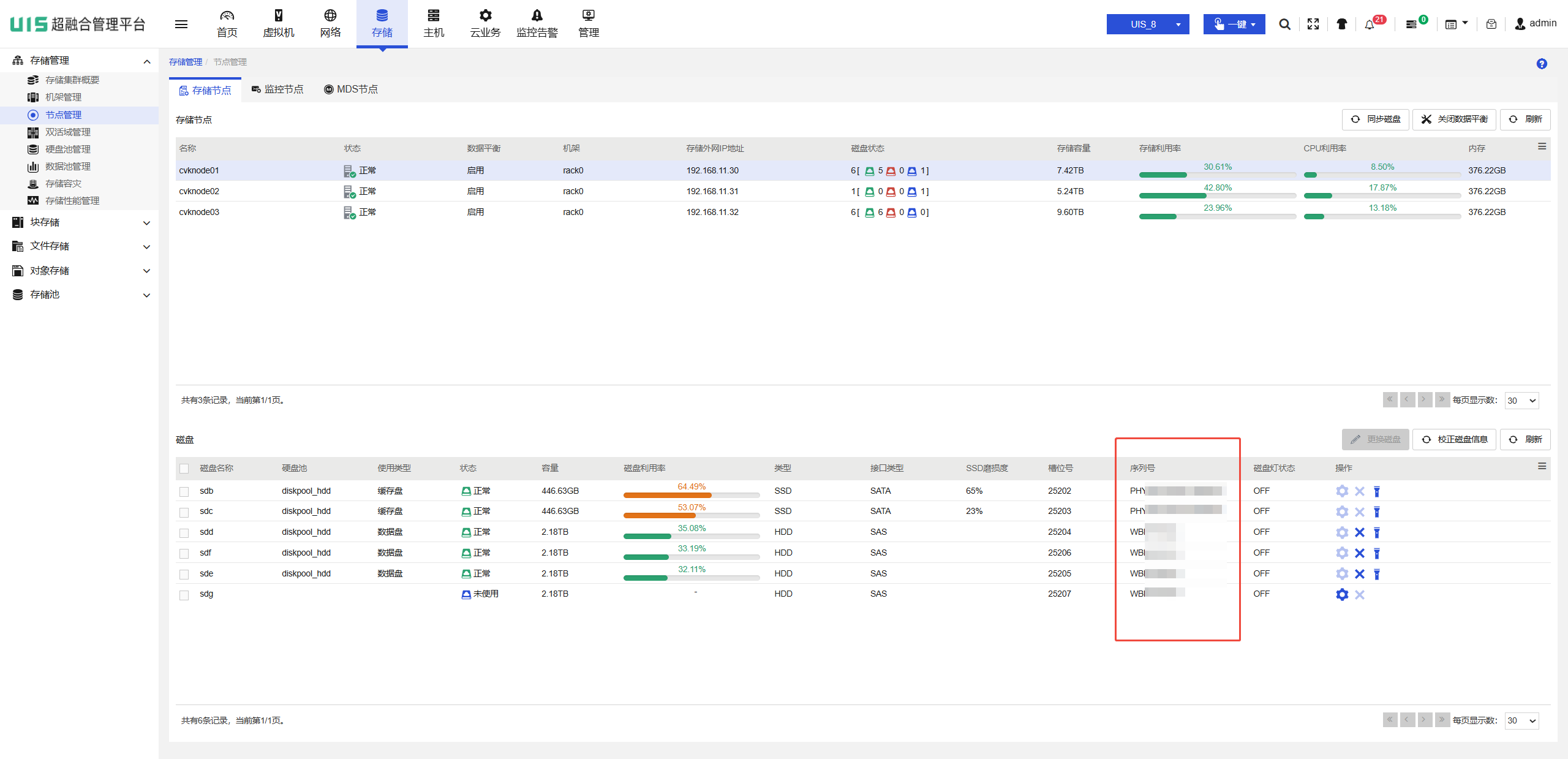

1.新版本UIS已支持前台直接显示硬盘序列号.

2.如果前台无法确认序列号,已知盘符的情况下,可以如下步骤在后台用阵列卡工具查看对应序列号.

(1)结合实际情况,确认故障盘符

(2)执行lsscsi，前面方括号中的4位数字中的第3位即为Logical Device Number，最后的/dev/sdx表示此逻辑阵列在系统下对应的盘符。

如图查询到，在操作系统下sde的盘符,其逻辑阵列的Logical Device Number是4。

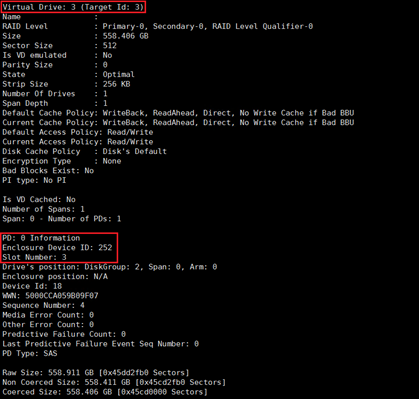

(3)执行megacli LDPDinfo -a0（0为阵列卡编号），找到对应Logical Device Number的硬盘的Enclosure，Slot 号，如图查询到槽位号为Virtual Drive为3的硬盘对应的Enclosure 252，Slot 3。

(4)/opt/MegaRAID/storcli/storcli64.bak /c0/eX/sY show all | grep SN
X为Enclosure号 Y为Slot号
如下图，SN =    WSD2QTHJ

以上方法确认硬盘SN号之后,通过物理外观确认,或者带外页面核对硬盘序列号,从而确认故障硬盘的实际物理槽位.
