主路由+UR路由器旁挂模式+PoE 交换机+AP配置案例

主路由+UR路由器旁挂模式+PoE交换机+AP的组网适用于用户原网络中已有出口网关设备，新增部署多台AP，需要通过旁挂网关管理的场景。

出口网关上配置DHCP功能，为旁挂网关、AP和无线客户端分配IP地址。旁挂组网无需改变现有的网络部署架构，便于无线网络的扩展。

UR系列路由器旁挂在POE交换机上，交换机通过PoE为AP供电，AP直连接入交换机，为无线客户端提供无线接入服务。具体要求如下：

•出口网关已经连接到Internet，在出口网关上配置DHCP功能，为AP和无线客户端分配IP地址。

•旁挂模式的UR路由器配置主路由同网段192.168.1.x，管理AP。

•AP管理VLAN和业务VLAN都为VLAN 1。

备注：本配置中出口网关及旁挂网关以UR系列路由器为例，实际组网中也可选择其他出口网关/旁挂网关设备。

 配置注意事项

• AP配置前恢复出厂，本例 AP 的信道、功率和频宽均保持缺省配置，您可以根据实际组网场景进行优化调整。

• 主路由需要关闭 AP 管理功能/不能管理 AP，确保组网内的 AP 都由 AC 旁挂管理。

一、配置出口路由器

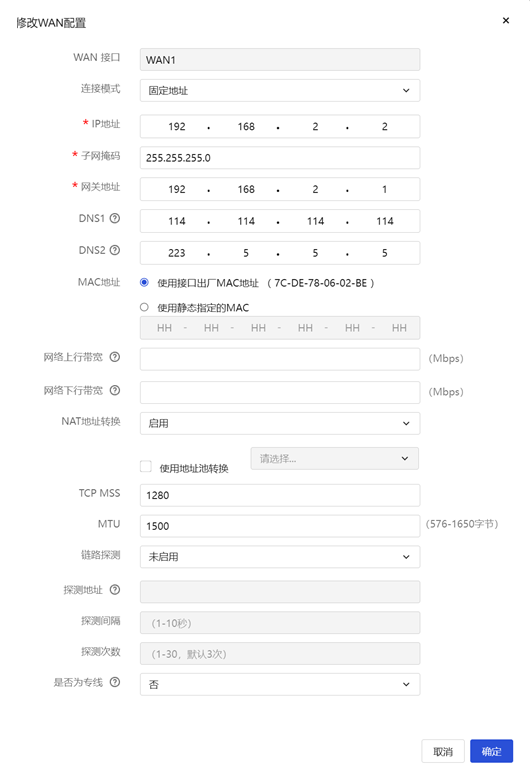

1.WAN设置：在“WAN设置”页面，请根据实际情况选择上网方式，本配置以固定地址为例。

2.LAN设置：在“LAN设置”页面，请根据实际情况配置局域网IP地址以及DHCP服务的IP地址分配范围。

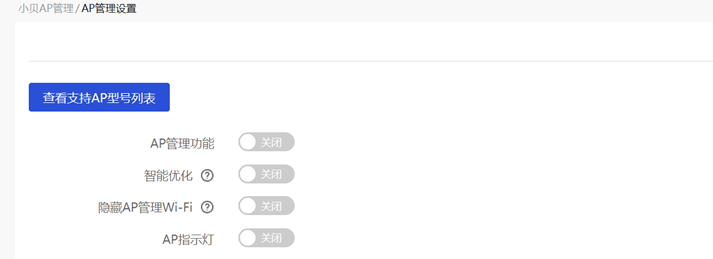

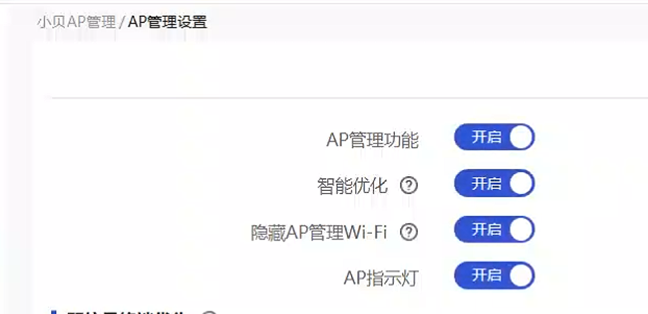

3.关闭出口路由器的AP管理功能：因为网关UR和旁挂UR都能管理AP，AP管理功能缺省为开启，出口路由器不做AC需要关闭AP管理。

二、配置旁挂路由器：登录UR路由器本地Web网管，进行AP注册以及无线服务的相关配置，确保无线客户端可以接入并使用无线网络。

1.LAN口设置：旁挂网关通过LAN 1口连接到交换机对AP进行管理。

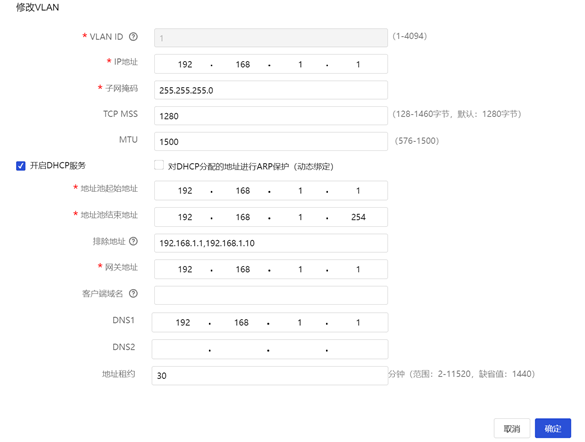

需修改VLAN 1配置以及LAN1接口配置，IP地址设成同网段192.168.1.10，关闭LAN口的DHCP服务进行旁挂管理。（注意：关闭dhcp服务后，电脑连该路由器lan口无法自动获取地址，且设备本地登录地址为192.168.1.10）

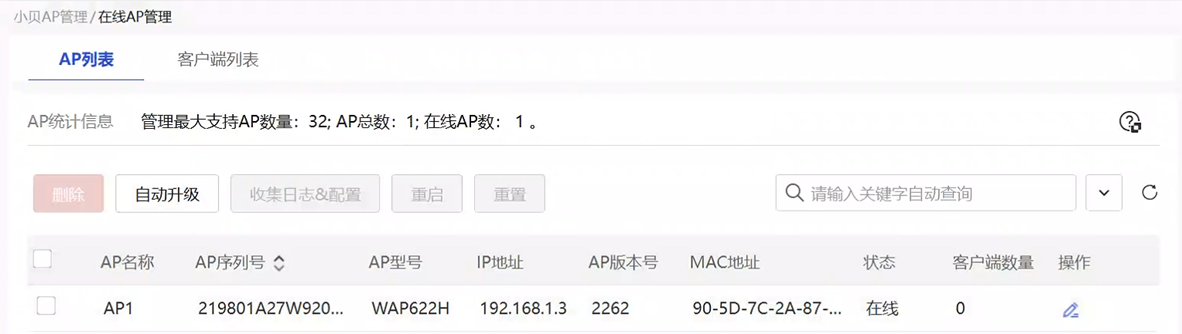

2.AP管理：UR路由器默认开启AP自动注册功能，点击页面左侧导航栏的“AP管理”，在AP列表栏目，可以看到AP已经上线，获取的地址为主路由分配的地址。

3.Wi-Fi配置：在“Wi-Fi配置”栏目，点击Wi-Fi操作列的<修改>按钮，在弹出的“修改Wi-Fi配置”页面修改Wi-Fi的SSID和加密方式，工作状态选择“开启”，VLAN保持默认VLAN 1。

4.验证配置：完成配置后，将客户端连接到无线服务。

在旁挂AC上的AP列表栏目可以查看上线客户端数量。

地址从主路由器获取。
