portal认证报错“向设备发生请求超时”排查思路
- 0关注
- 0收藏 202浏览
问题描述
portal认证异常，页面出现“向设备发生请求超时”或者是“设备没有回应req_info”报文
过程分析
一、对于portal认证报错向设备发送请求超时的问题，首先需要对以下几个主要配置进行检查：
1）检查部署监控代理中uam.exe、portalserver.exe进程启动是否正常
2）检查防火墙配置，portal认证过程中交互端口及ip是否放通，需要放通端口为：UDP 50100、50200、50900以及1812、1813
3）检查设备配置portalserver ip与iMC侧部署portal组件的服务器ip是否一致
4）检查portal设备接口视图下配置的portal nas ip和iMC页面中添加portal设备时输入的IP地址是否一致
5）检查portal设备radius scheme视图下配置的bas ip和iMC页面接入设备管理中配置的设备地址是否一致
6）查portal设备全局视图中配置portal server时指定的key和iMC页面上配置的秘钥是否一致
7）检查portal设备radius scheme视图中配置的key authentication和key accounting中的密钥（这两秘钥必须配置完全一致）和iMC页面上配置的是否一致
8）检查iMC中是否配置了IP地址组，并且正确地引用在了portal设备的端口组下，且引用的IP地址组有正常包含发起认证的终端IP
9）终端到iMC服务器之间是否有跨NAT，若跨NAT，在配置IP地址组时，需选择类型为NAT，并填写转换前与转换后的地址
10）iMC上是否有多个portal设备引用同一个IP地址组，若有的话，需要设备上增加配置，要求携带bas-ip
二、以上配置检查确定无误后，接下来就需要收集信息进行详细的日志分析，确定具体原因：
1）BAS设备型号版本，iMC版本；
2）BAS设备配置，iMC所有相关配置截图；
3）设备上的debug portal packet，debug radius packet输出（具体debug命令需根据实际设备型号进行调整；
4）认证所用的用户名，终端IP地址，认证时间点；
5）复现过程， iMC服务器上的UAM调试日志和portal调试日志，以及portal服务器上的抓包
解决方法
情况一：弹出认证页面，输入账户密码后出现的报错

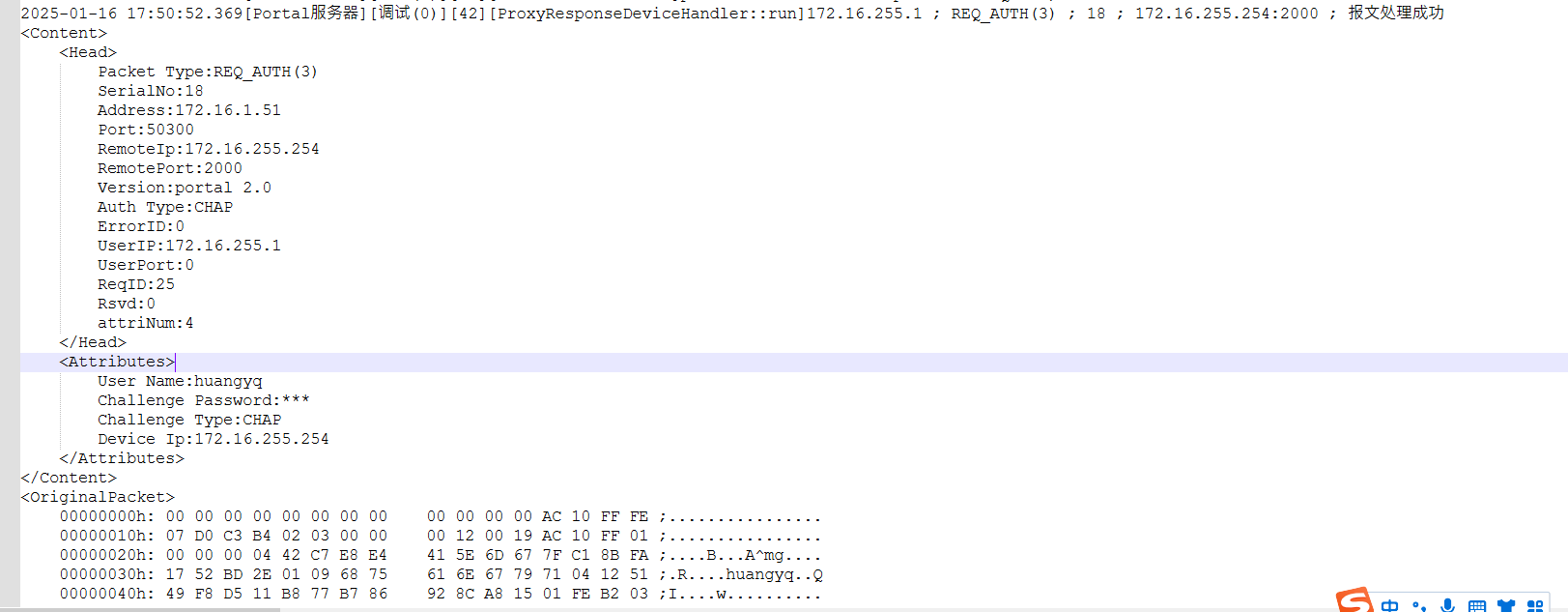

1、输入账户密码进行登录时出现报错，即说明认证进入了radius认证阶段查看portalserver debug日志，是否有给设备发生REQ_AUTH报文，查看日志，正常发送了

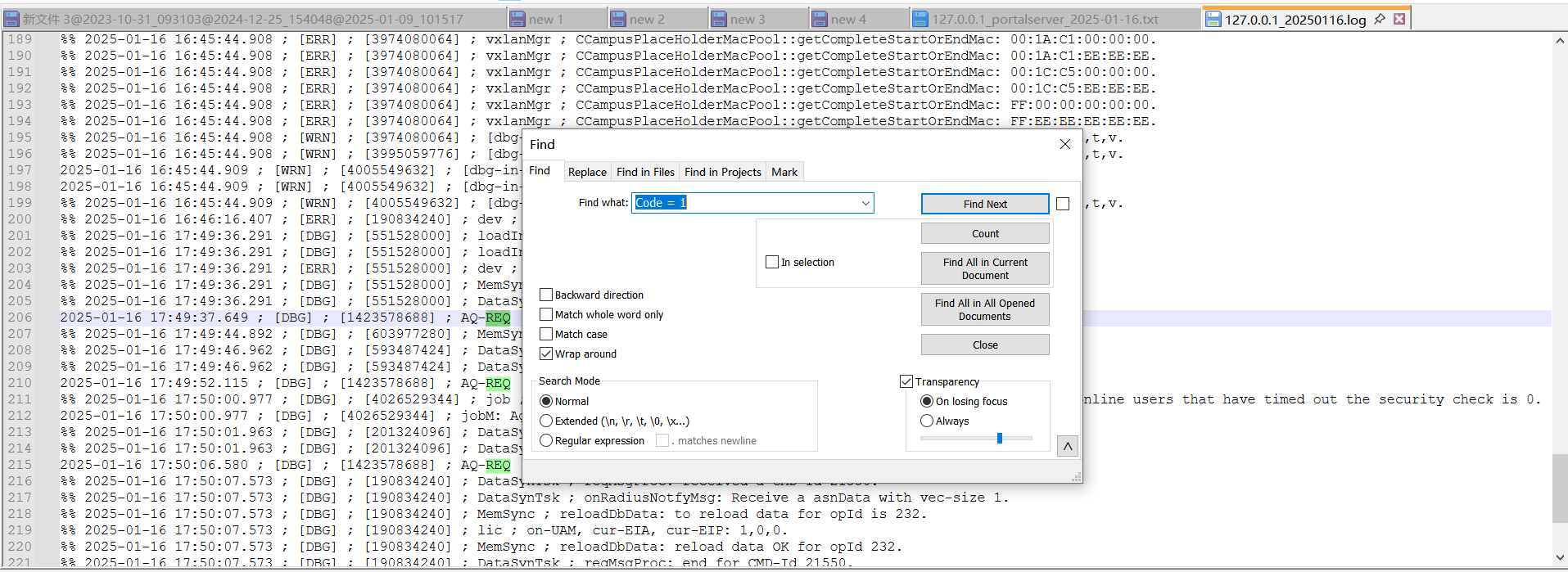

2、接下来查看uam的debug日志确认radius报文交互是否正常，设备是否有发起radius 1号报文，搜索Code=1，无结果，且查看对应时间段，设备没有发起radius认证请求报文，导致portal交互异常：
1）需iMC后台服务器抓包，确认是否收到了设备的radius报文，若抓包收到了radius报文，但uam日志里未记录，排查radius秘钥是否正确，EIA上接入设备的iP与报文中发送radius报文的设备ip是否一致，若配置无误，反馈uam日志至400进行分享
2）若抓包中也为收到radius报文，排查radius scheme配置是否正确，配置无误，需联系设备侧协助定位
3、若portalserver日志里没有发送REQ_AUTH报文，或者uam的debug日志里设备发送了radius1号报文，但EIA未回应，可反馈至iMC 400进行问题定位；但若uam的debug日志里回应了认证失败报文，则参考认证失败原因进行排查即可
情况二：重定向页面出现报错，没有弹出登录界面
1、查看portalserver debug日志，是否有给设备发送REQ_INFO报文，若发送了，查看portalserver debug日志里，设备是否有回复ACK_INFO报文，若未回复，可在设备上debug确认iMC发送的REQ_INFO报文设备是否有收到：
1）若未收到或者收到了也回复了，排查网络
2）若收到了但未回复，确认配置无误的情况下，需联系设备协助定位
2018-05-21 16:11:42.078[Portal服务器<span lang="EN-USCalibri\," sans-serif";="" color:black'="" style="margin: 0px; padding: 0px; word-break: break-all;">][调试(0)][24][ProxyResponseDeviceHandler::run]172.16.104.2 ;<span lang="EN-USCalibri\," sans-serif";="" color:red'="" style="margin: 0px; padding: 0px; word-break: break-all;"> REQ_INFO(9) ;
11 ; 172.16.100.14:2000 ; 报文处理成功<span lang="EN-USCalibri\," sans-serif";="" color:black'="" style="margin: 0px; padding: 0px; word-break: break-all;">
<Content>
<Head>
Packet Type<span lang="EN-USCalibri\," sans-serif";="" color:red'="" style="margin: 0px; padding: 0px; word-break: break-all;">:REQ_INFO(9)
SerialNo:11
Address:10.1.1.2
Port:50300
RemoteIp:172.16.100.14
RemotePort:2000
常见案例汇总：
案例一：https://zhiliao.h3c.com/Theme/details/56075
案例二：https://zhiliao.h3c.com/Theme/details/171312
案例三：https://zhiliao.h3c.com/Theme/details/8838
案例四：https://zhiliao.h3c.com/Theme/details/40817
案例五：https://zhiliao.h3c.com/Theme/details/173998
