某局点S12504G-AF下联终端二层互访不通

  • 0关注
  • 2收藏 194浏览
粉丝:8人 关注:5人

组网及说明



问题描述

现场新接入一台核心交换机12500g-af,就是上图中的10.42.0.x1,上联h0/1/266868上起了vlan1的地址10.42.0.x

下联wge0/1/24接入交换机,接入交换机直连pc 10.42.0.x3,目前的情况是pc上没有6810.42.0.xarp表项,pc ping不通交换机10.42.0.x地址

过程分析

(1)、交换机上看了下没有mac地址漂移,也没环路,接口下没有开stp没有阻塞对应的接口。远程在核心上下联接口做arp流统发现,核心交换机把对应的arp 10.42.0.x回包给丢了

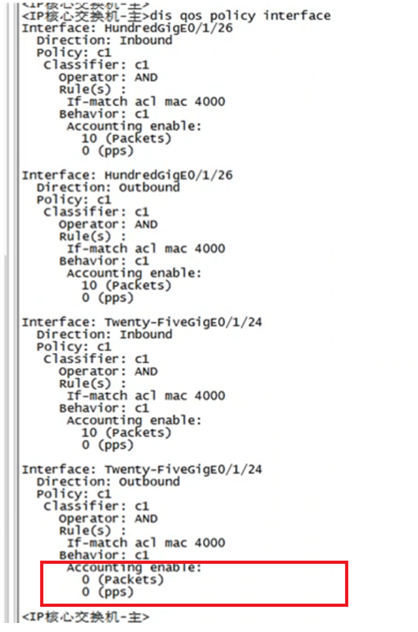

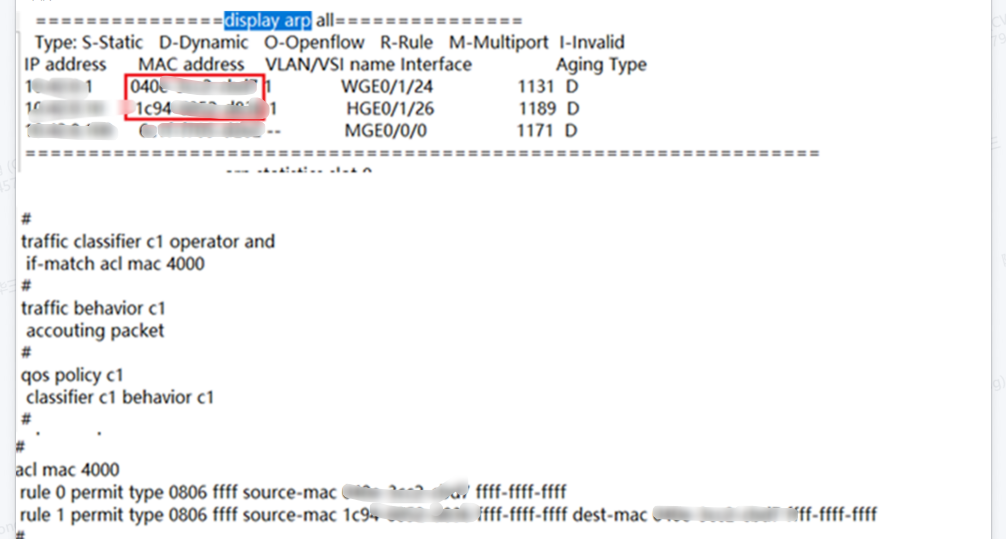

流统配置,rule0匹配的是广播报文,rule1匹配的是arp回应报文:

(2)、心交换机上接口下没crc错包,收发光正常同时核心交换机和其他交换机换成其他vlan的话比如vlan2还是故障依旧,同时查看接口下丢包记录的话发现接口下的这个丢包记录在增长,但是接口下没有配置包过滤等配置。

同时在目的设备上debug arp可以看到有收有发:

(3)目前可以确认arp的回包丢在核心侧了,而且丢包原因是入方向数据包被过滤导致的给拒绝了,注意是被过滤不是说接口下做的包过滤导致的丢包。

Packets dropped due to Fast Filter Processor (FFP)

由于接口入方向数据包被过滤所导致的丢包数

再仔细查看配置发现存在如下的openflow配置:

openflow instance 1

controller connect interval 10

smart-group enable

classification global

controller 1 address ip 10.42.0.x3

 controller 2 address ip 10.42.0.x4

 active instance

未命中flow table流表,默认动作是丢弃

将流表的默认动作改为允许后恢复正常





解决方法

配置Table Miss流表项的缺省动作为正常转发。

default table-miss permit

缺省情况下,Table Miss流表项的缺省动作为丢弃
