HPE Apollo 2000 Gen10 Plus - 使用2280转22110 转换适配器（P62627-001BKT、M.2 Riser、2280、G10P）以支持安装2280规格的NVMe RI M.2 MV SSD硬盘

HPE Apollo 2000 Gen10 Plus- Usage of a 2280 to 22110 Conversion Adapter P62627-001 BKT, M.2 Riser, 2280, G10P to Enable the Installation of 2280 Form Factor NVMe RI M.2 MV SSD Option Cards

文档 ID：a00149971en_us    Last Updated: 2025-06-25

影响范围：

单独订购以下 Gen10 Plus 多品牌 M.2 SSD 选件套件或备件套件的客户：

HPE Apollo 2000 (ProLiant XL220n、ProLiant XL225n、ProLiant XL290n) 和HPE Apollo 65000 (ProLiant XL645d) 配置了NS204i-t 启动控制器（P20292-B21 ）和2280规格的 M.2 SSD 硬盘：

1) P40513-H21 HPE 480GB NVMe M.2 MV SSD

2) P40514-H21 HPE 960GB NVMe M.2 MV SSD.

或者

HPE ProLiant DL360、ProLiant DL365、ProLiant DX365 配置了 "R-19" 启动控制器 NS204i-r（P26463-B21）和2280 规格的M.2 SSD硬盘：

1) P40513-B21 HPE 480GB NVMe M.2 MV SSD

2) P40514-B21 HPE 960GB NVMe M.2 MV SSD.

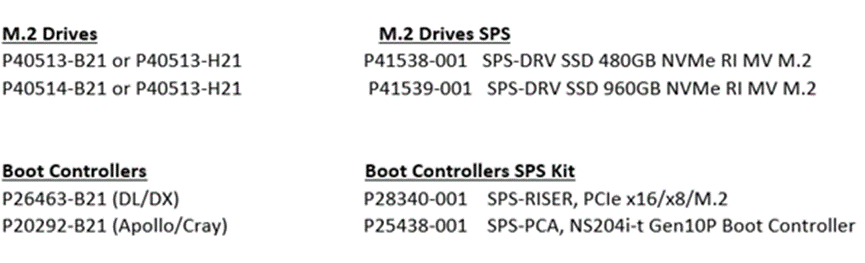

选件套件:

关于使用 2280 转 22110 转换适配器（P62627-001 BKT、M.2 Riser、2280、G10P）的说明：

该适配器用于在以下两种启动控制器上安装 2280 规格的 NVMe RI M.2 MV SSD 选件卡

P20292-B21（HPE NS204i-t Gen10+ NVMe Boot Cntrl）

P26463-B21（HPE DL36X G10+ x16/x8 M.2 NS204i-r Riser）

NS204i-t 和 NS204i-r 启动控制器仅支持 22110 规格的 NVMe RI M.2 MV SSD 选件卡。但 OEM 供应商已停产 22110 规格的 480GB 和 960GB 容量SSD，并改用等效的 2280 规格版本。使用上述启动控制器的产品，需通过专用的2280转22110 M.2卡适配器才能安装 2280 规格的 M.2 SSD 选件

HPE已逐步在受影响的产品配置中引入 2280 转 22110 转换适配器（P62627-001 BKT、M.2 Riser、2280、G10P）

并且还将在受影响产品对应的 NVMe RI M.2 MV SSD 独立选件套件（Standalone Option Kits）和备件套件（Spare Part Kits）中提供此转换适配器
若有更多适配器实施方案推出，本文档将同步更新

在上述产品配置上安装 2280 M.2 卡时，必须遵循以下安装步骤：
准备工作：确定启动控制器上的M.2硬盘安装位置。
(NS204i-t Gen10P Boot Controller P20292-B21/P25438-001 （ProLiant XL645d Gen10 Plus, ProLiant XL220n Gen10 Plus, ProLiant XL225n Gen10 Plus, ProLiant XL290n Gen10 Plus ）

PCIe x16/x8/M.2 Riser P26463-B21 / P28340-001 （ProLiant DL360/365 Gen10 Plus, ProLiant DX360 Gen10 Plus).
步骤 1：将延长支架对准启动控制器上的支柱，手动旋入固定螺丝（注意：支架的顶部必须朝外）。
步骤 2：用手拧紧延长支架的固定螺丝（确保手指拧紧即可）。
步骤 3：将 M.2 硬盘以一定角度插入Boot Controller上的接口，将硬盘与延长支架对齐，手动旋入固定螺丝。
注意：旋紧螺丝时，必须同时扶稳M.2硬盘和延长支架，避免组件受力不均导致损坏。

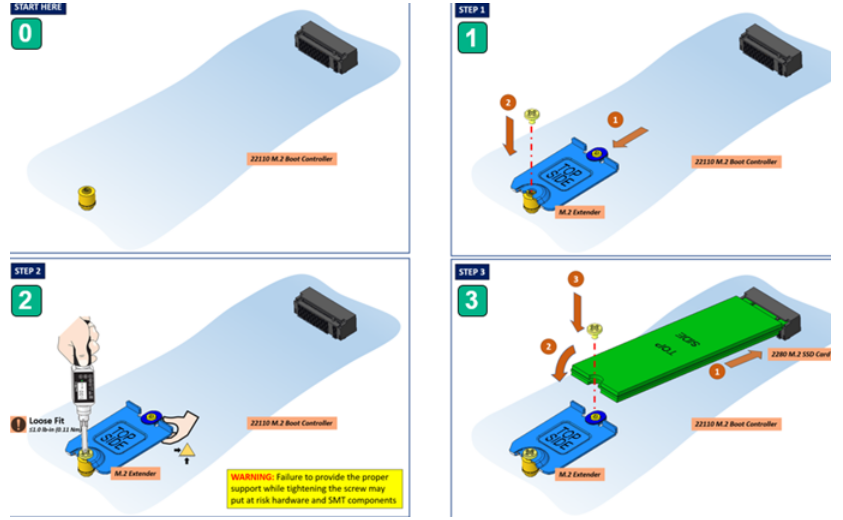

步骤1-3截图

步骤 4：用适当力度完全拧紧固定螺丝，确保M.2硬盘稳固安装，避免用力过猛导致螺纹滑丝。
注意：拧紧螺丝过程中，必须始终用扶稳M.2硬盘和延长支架。
注意：在固定过程中，请确保支架上的聚酯薄膜与 SSD 模块的边缘保持完全接触，并且两部分要对齐。
步骤 5：将延长器支架牢固地固定在支撑架上，需拧紧固定螺钉，注意不要磨损螺纹。

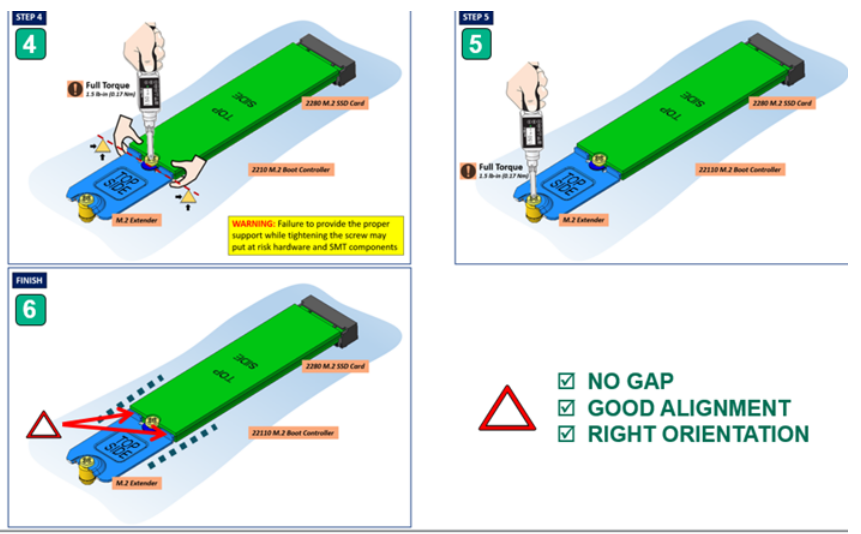

步骤4-5 截图:
