HPE OneView - 如果X1 和 X2 端口被使用在上行链路集中，包含 Virtual Connect SE 100Gb F32 Module for Synergy 从一个机柜扩展到两个机柜配置将失败

HPE OneView - Grow Operations From One to Two Enclosure Configurations Containing a Virtual Connect SE 100Gb F32 Module for Synergy Will Fail if X1 and X2 Ports Are Used in Uplink Sets

文档ID：a00146795en_us     Last Updated: 2025-06-03

影响范围：

任何 HPE Synergy 12000 Frame环境，如下描述部分中Frame数量从 1 个增加到 2 个时，均由 HPE OneView 管理。

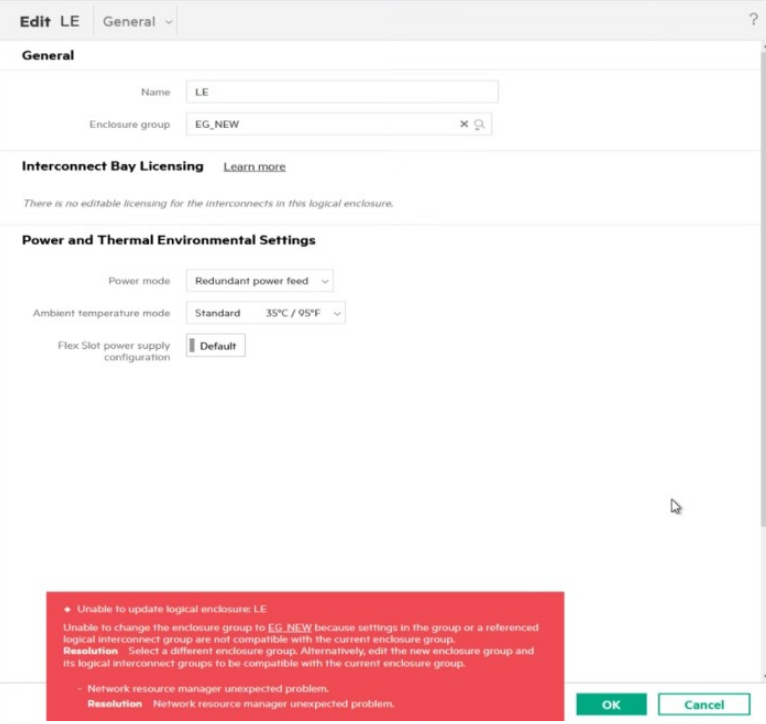

使用 HPE Synergy 扩展功能，将冗余配置的单个机箱扩展到双机箱高可用性 (HA) 配置后，如果 HPE Virtual Connect SE 100Gb F32 Module for Synergy 配置上行链路集并使用 X1 或 X2 端口，则扩展验证将失败。在扩展操作中，当现有的逻辑机箱操作过程中被重新归属于新的刀箱组时，将显示以下错误信息，将显示一条错误消息：

• "Unable to update logical Enclosure: LE
  Unable to change the enclosure group to "EG_NEW" because settings in the group or a referenced logical interconnect group are not compatible with the current enclosure group.
  Resolution: "Select a different enclosure group. Alternatively, edit the new enclosure group and its logical interconnect groups to be compatible with the current enclosure group."

虽然不会出现停机，但增长操作将无法继续，并且会显示错误消息。

当故障发生时，cidebug.log将展示如下信息：

2025-03-13 10:19:40.048,WARN ,crm-core-web,crm-cd-app,com.hp.ci.mgmt.crm.exceptions.impl.CRMExceptionAspect,null,pool-24-thread-1,mapException():111,Wrapping and rethrowing: The port number is outside the range of port numbers for this interconnect type.
com.hp.ci.mgmt.crm.exceptions.CRMInvalidArgumentException: The port number is outside the range of port numbers for this interconnect type.
at com.hp.ci.mgmt.crm.cd.services.UnsecuredSwitchTypeServiceImpl.getPortName(UnsecuredSwitchTypeServiceImpl.java:2293) ~[cd-app.jar:na]
at com.hp.ci.mgmt.crm.cd.services.UnsecuredSwitchTypeServiceImpl.getPortNameGivenPartNumber(UnsecuredSwitchTypeServiceImpl.java:2260) ~[cd-app.jar:na]
at sun.reflect.NativeMethodAccessorImpl.invoke0(Native Method) ~[na:1.8.0_302]
at sun.reflect.NativeMethodAccessorImpl.invoke(NativeMethodAccessorImpl.java:62) ~[na:1.8.0_302]
at sun.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43) ~[na:1.8.0_302] at java.lang.reflect.Method.invoke(Method.java:498) ~[na:1.8.0_302]
at org.springframework.aop.support.AopUtils.invokeJoinpointUsingReflection(AopUtils.java:343) ~[spring-aop.jar:5.1.3.RELEASE]
at org.springframework.aop.framework.ReflectiveMethodInvocation.invokeJoinpoint(ReflectiveMethodInvocation.java:198) [spring-aop.jar:5.1.3.RELEASE]
at org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:163) [spring-aop.jar:5.1.3.RELEASE]
at org.springframework.aop.aspectj.MethodInvocationProceedingJoinPoint.proceed(MethodInvocationProceedingJoinPoint.java:88) ~[spring-aop.jar:5.1.3.RELEASE]
at com.hp.ci.mgmt.crm.exceptions.impl.CRMExceptionAspect.mapException(CRMExceptionAspect.java:103) ~[crm-exception.jar:na]
at sun.reflect.NativeMethodAccessorImpl.invoke0(Native Method) ~[na:1.8.0_302]
at sun.reflect.NativeMethodAccessorImpl.invoke(NativeMethodAccessorImpl.java:62) ~[na:1.8.0_302]
at sun.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43) ~[na:1.8.0_302] at java.lang.reflect.Method.invoke(Method.java:498) ~[na:1.8.0_302]
at org.springframework.aop.aspectj.AbstractAspectJAdvice.invokeAdviceMethodWithGivenArgs(AbstractAspectJAdvice.java:644) [spring-aop.jar:5.1.3.RELEASE]

N/A

此问题已通过升级到HPE OneView 10.0或更高版本得到修复

作为临时解决方案，可按照如下方法执行：

1. 删除当前逻辑互连组 (LIG) 中具有 X1 或 X2 端口的上行链路集，然后更新LIG。

2. 继续执行扩展操作，并在扩展操作成功后，使用 X1 或 X2 端口重新添加上行链路集

上述解决方法将导致通过 X1 或 X2 端口的网络停机。

如果由于停机时间过长而无法执行此解决方法，请联系 HPE 支持团队并参考文档 a00146590en_us。
