S7510E 调用策略路由 时acl资源不足 分析原因

不涉及

不涉及

背景：调用策略路由的时候报资源不足，发现ifp所有slice都被占用了，去掉入方向包过滤后调用策略路由下发成功

疑问acl资源利用率怎么算

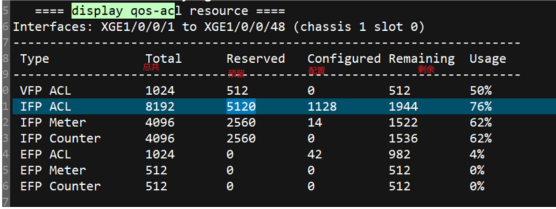

入方向IFP acl的总规格8192

利用率

（5120+1128）/8192=76%

5120怎么来的  系统预定义的acl下发占用的资源，预定义acl下发到特定slice，这个slice里的全部资源变成了预留资源

实际下发到了 10  ，11，0，1，6，7，8，9

512+512+1024+1024+512+512+512+512=5120

1128怎么来的  （配置的功能占用的acl资源）

Portal+mqc+策略路由

551x2+22x1+4x1=1128

IFP ACL里Slice  10，11，0，1，6，7，8，9已经被系统占用，可以使用的slice分别是2，3，4，5

Slot0上每个slice的深度如下

<CH1-ZXJF-CORE-SW>display qos-acl resource advanced-mode

 可以查看不同slice 的规格

Interfaces:  XGE1/0/0/1 to XGE1/0/0/48 (slot 0)

-------------------------------------------------------------

 Stage    Slice    Total    Configured   Remaining    Usage

-------------------------------------------------------------

 IFP       0        1024      1            1023        0%

 IFP       1        1024      1            1023        0%

 IFP       2        1024      550          474         53%

 IFP       3        1024      550          474         53%

 IFP       4        512       22           490         4%

 IFP       5        512       4            508         0%

 IFP       6        512       67           445         13%

 IFP       7        512       67           445         13%

 IFP       8        512       6            506         1%

 IFP       9        512       6            506         1%

 IFP       10       512       17           495         3%

 IFP       11       512       17           495         3%

 VFP       0        256       0            256         0%

 VFP       1        256       0            256         0%

 VFP       2        256       18           238         7%

 VFP       3        256       5            251         1%

 EFP       0        256       0            256         0%

 EFP       1        256       0            256         0%

 EFP       2        256       0            256         0%

 EFP       3        256       42           214         16%

====debug qacl show acl-resc chassis 1 slot 0 chip 0====

---------------Qacl Group UsedResc Info---------------

Acl Hw Resource: VFP, Pipe:0

------------------------------------------------------

  Pri  2, Group  4,usedEntries 18 ,mode Single, physlice 2/

  ===================================================

    acl type                             usedEntries[18]

  ===================================================

    [116]Pdt VFP FirstNh2Classid               18

  ================================================

------------------------------------------------------

  Pri  3, Group  3,usedEntries 5  ,mode Single, physlice 3/

  ===================================================

    acl type                             usedEntries[5]

  ===================================================

    [100]STMVLAN_PERMIT                        5

  ================================================

------------------------------------------------------

Acl Hw Resource: EFP, Pipe:0

------------------------------------------------------

  Pri  3, Group  8,usedEntries 42 ,mode Single, physlice 3/

  ===================================================

    acl type                             usedEntries[42]

  ===================================================

    [109]PktFilter IP on VRF                   42

  ================================================

------------------------------------------------------

Acl Hw Resource: IFP, Pipe:0

------------------------------------------------------

  Pri  0, Group  6,usedEntries 17 ,mode Double, physlice 10/11/   系统占用

  ===================================================

    acl type                             usedEntries[17]

  ===================================================

    [157]PDT LOW INITIAL                       1

    [415]LLDP DENY LOW                         3

    [23 ]RX Low                                9

    [25 ]Super_RX Low                          3

    [27 ]TCP_RX_MISS_LOWEST                    1

  ================================================

------------------------------------------------------

  Pri  2, Group 10,usedEntries 1  ,mode Double, physlice 0/1/   系统占用

  ===================================================

    acl type                             usedEntries[1]

  ===================================================

    [122]IFP MIDDLE                            1

  ================================================

------------------------------------------------------

  Pri  4, Group  9,usedEntries 551,mode Double, physlice 2/3/  被portal占用

  ===================================================

    acl type                             usedEntries[551]

  ===================================================

    [35 ]Portal Free                           490

    [36 ]Portal User                           5

    [37 ]Portal Redirect                       28

    [38 ]Portal UnknownIpToCpu                 14

    [41 ]Portal Deny                           14

  ================================================

------------------------------------------------------

  Pri  6, Group  7,usedEntries 22 ,mode Single, physlice 4/  被MQC占用

  ===================================================

    acl type                             usedEntries[22]

  ===================================================

    [2  ]MQC Port                              22

  ================================================

------------------------------------------------------

  Pri  7, Group  5,usedEntries 4  ,mode Single, physlice 5/  被策略路由占用

  ===================================================

    acl type                             usedEntries[4]

  ===================================================

    [125]Policy Based Routing V4               4

  ================================================

------------------------------------------------------

  Pri  8, Group  1,usedEntries 67 ,mode Double, physlice 6/7/   系统占用

  ===================================================

    acl type                             usedEntries[67]

  ===================================================

    [156]PDT HIGH INITIAL                      1

    [100]STMVLAN_PERMIT                        2

    [101]STM_DENYALL                           1

    [53 ]OAM-High                              1

    [7  ]RX IPv4 Super High                    4

    [8  ]RX IPv4 High                          23

    [9  ]RX IPv4 Middle High                   3

    [10 ]RX IPv4 Middle                        29

    [14 ]RX IPv6 Middle_High                   1

    [70 ]Zero-Mac-Deny                         1

    [438]IP TO ME DEFAULT                      1

  ================================================

------------------------------------------------------

  Pri 10, Group  2,usedEntries 6  ,mode Double, physlice 8/9/   系统占用

  ===================================================

    acl type                             usedEntries[6]

  ===================================================

    [244]RX VXLAN L2 SRCMISS PERMIT            4

    [249]RX VXLAN IPv4 Middle High             1

    [259]RX VXLAN IPv6 Middle                  1

  ================================================

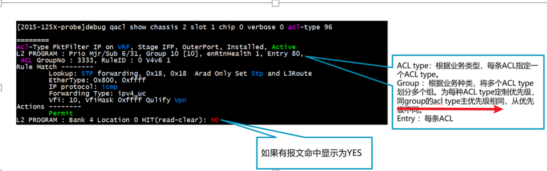

知识点如下

主用优先级 major相同，才能在一个group，才能在一个slice里

例如：由于策略路由和包过滤属于不同的group，不能共用physlice

[CH1-ZXJF-CORE-SW-probe]debug qacl show acl-prioinfo chassis 1 slot 0

--------------------------Qacl Type Priority Info---------------------------

Type  Acl Type Name                      Reserved    Major    Sub

2     MQC Port                           FALSE       6         10

125   Policy Based Routing V4            FALSE       12        71

109   PktFilter IP on VRF                FALSE       13        28

35    Portal Free                        FALSE       2         75

36    Portal User                        FALSE       2         74

37    Portal Redirect                    FALSE       2         72

38    Portal UnknownIpToCpu              FALSE       2         71

39    PORTAL IPTRIGGER                   FALSE       2         69

40    PORTAL DUMMY                       FALSE       2         70

41    Portal Deny                        FALSE       2         68

将所有包过滤 都变成出方向调用，占用epf acl的资源   给策略路由留出一个ifp acl的slice资源
