S6850-56HF acl资源计算举例

不涉及

不涉及

vlan接口下调用包过滤，提示资源不足，精简acl后正常

分析下acl是如何占用资源的

<h3c>display qos-acl resource
Interfaces: WGE1/0/1 to WGE1/0/40 (slot 1)
---------------------------------------------------------------------
 Type             Total      Reserved   Configured Remaining  Usage
-------------------总共-------预留-------配置----------剩余--------------------------
 VFP ACL          1024       17         3          1004       1%
 IFP ACL          18432      7680       1902       8850       51%
 IFP Meter        3072       768        0          2304       25%
 IFP Counter      18432      7680       0          10752      41%
 EFP ACL          2048       0          86         1962       4%
 EFP Meter        1024       0          0          1024       0%
 EFP Counter      1024       0          0          1024       0%

Interfaces: WGE1/0/41 to WGE1/0/48, HGE1/0/49 to HGE1/0/56 (slot 1)
---------------------------------------------------------------------
 Type             Total      Reserved   Configured Remaining  Usage
---------------------------------------------------------------------
 VFP ACL          1024       17         3          1004       1%
 IFP ACL          18432      7680       1902       8850       51%
 IFP Meter        3072       768        0          2304       25%
 IFP Counter      18432      7680       0          10752      41%
 EFP ACL          2048       0          86         1962       4%
 EFP Meter        1024       0          0          1024       0%
 EFP Counter      1024       0          0          1024       0%

slot1的 IFP ACL 的总资源是18432个entry

slot1的 IFP ACL的预留的资源是7680  个entry

slot1的 IFP ACL的配置的资源是1902 个entry

slot1的 IFP ACL的剩余的资源是 8855个entry

资源的单位是entry

<h3c>display qos-acl resource里的entry资源都是按照singe模式计算的

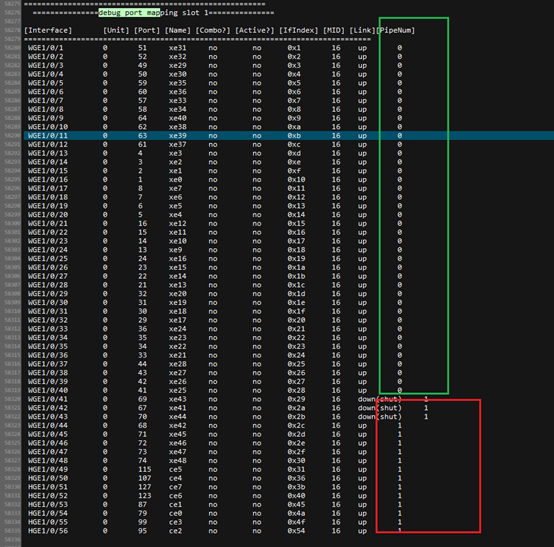

1-40口占用一个pipe，41到56占用另一个pipe

每个pipe有一个acl资源，以下以pipe0为例

知识点：

IntraDb是每条rule占一个slice，一个rule在每个slice占用2条entry，即每个rule占用2个entry资源,     每个slice的资源减半 （每个slice能容纳的rule减半了）

Triple模式下（3个slice合并，一个rule占用3个slice，一个rule在每个slice占用2条entry，即1个rule占用6条entry资源；

每个Slice 的资源减半

single模式是每个rule占用1个slice，一个rule在每个slice1占1条entry，即每个rule占用1个entry资源 ，每个slice的资源不减半

double模式是 2个slice合并，一个rule占用2给slice，一个rule在每个slice占用2条entry， 即每个rule占用4个entry资源，每个slice的资源减半

[3c--probe]dis qos-acl resource advanced-mode

[25_11:16:38]

[25_11:16:38]Interfaces:  WGE1/0/1 to WGE1/0/40 (slot 1)

[25_11:16:38]---------------------------------------------------------------------

[25_11:16:38] Stage      Slice      Total        Configured     Remaining  Usage

[25_11:16:38]---------------------------------------------------------------------

[25_11:16:38] IFP        0          1536         0              1536       0%   可以放1536个rule

[25_11:16:38] IFP        1          1536         0              1536       0%   可以放1536个rule

[25_11:16:38] IFP        2          1536         0              1536       0%   可以放1536个rule

[25_11:16:38] IFP        3          1536         0              1536       0%   可以放1536个rule

[25_11:16:38] IFP        4          1536         0              1536       0%   可以放1536个rule

[25_11:16:38] IFP        5          768          183            585        23%  （只能放768个rule）

[25_11:16:38] IFP        6          768          64             704        8%  （只能放768个rule）

[25_11:16:38] IFP        7          768          64             704        8%  （只能放768个rule）

[25_11:16:38] IFP        8          768          768            0          100%  （只能放768个rule）

[25_11:16:38] IFP        9          768          158            610        20% （只能放768个rule）

[25_11:16:38] IFP        10         768          158            610        20%  （只能放768个rule）

[25_11:16:38] IFP        11         768          158            610        20%  （只能放768个rule）

 Ifp 12 个slice，每个slice是1536个entry，

6-11 号slice之所以规格减半（768）， 是因为涉及了IntraDb，double，Triple

dis qos-acl resource advanced-mode 的每个slice的total回显会随着模式的变化而变化，

IntraDb，double，Triple 模式会导致资源减半，所以这些slice的total资源由 1536变为 768，因为这3个模式一个rule在每个slice占用2条entry  （每个slice能容纳的rule就少了一半）

dis qos-acl resource advanced-mode 的每个slice的total的意义是在当前类型下能容纳多少条rule

总共的资源18432怎么来的

Ifp 12 个slice，每个slice是1536个entry，18432 = 12*1536，所以是Total = 18432

[SH-MH-501-B10-H3CS6850-YL0-12001-probe]debug qacl show acl-resc slot 1 chip 0

]Acl Hw Resource: IFP, Pipe:0

[25_11:09:24]-------------------------------------------------------------------------

[25_11:09:24]  Pri 121, Group  3,usedEntries 64 ,mode Double, physlice 6/7/ 系统占用，这2个slice的所有资源都变成了预留资源

[25_11:09:24]  =========================================

[25_11:09:24]    acl type                   usedEntries[64]

[25_11:09:24]  =========================================

[25_11:09:24]    [24 ]RX Low                      9

[25_11:09:24]    [26 ]Super_RX Low                2

[25_11:09:24]    [86 ]RX PRIO LLOW                1

[25_11:09:24]    [115]IFP LOW                     2

[25_11:09:24]    [130]MPLS Vpn High               1

[25_11:09:24]    [132]MPLS Vpn Low                3

[25_11:09:24]    [154]PDT LOW INITIAL             1

[25_11:09:24]    [315]UntrustPriority             41

[25_11:09:24]    [422]IFP LOW ICMP                2

[25_11:09:24]    [423]IFP LOW GRE                 2

[25_11:09:24]  ======================================

[25_11:09:24]-------------------------------------------------------------------------

[25_11:09:24]  Pri 123, Group  8,usedEntries 951,mode IntraDb, physlice 5/8/  包过滤占用， 属于Configured里的资源

[25_11:09:24]  =========================================

[25_11:09:24]    acl type                   usedEntries[951]  （951个rule）

[25_11:09:24]  =========================================

[25_11:09:24]    [97 ]PktFilter IP on VRF         951

[25_11:09:24]  ======================================

[25_11:09:24]-------------------------------------------------------------------------

[25_11:09:24]  Pri 125, Group  1,usedEntries 158,mode Triple, physlice 9/10/11/  系统占用  ，这3个slice的所有资源都变成了预留资源

[25_11:09:24]  =========================================

[25_11:09:24]    acl type                   usedEntries[158]

[25_11:09:24]  =========================================

[25_11:09:24]    [8  ]RX IPv4 Super High          1

[25_11:09:24]    [9  ]RX IPv4 High                85

[25_11:09:24]    [10 ]RX IPv4 Middle High         1

[25_11:09:24]    [11 ]RX IPv4 Middle              32

[25_11:09:24]    [14 ]RX IPv6 High                15

[25_11:09:24]    [15 ]RX IPv6 Middle_High         3

[25_11:09:24]    [16 ]RX IPv6 Middle              3

[25_11:09:24]    [48 ]OAM-High                    4

[25_11:09:24]    [71 ]RX Middle Low               7

[25_11:09:24]    [88 ]STMVLAN_PERMIT              1

[25_11:09:24]    [153]PDT HIGH INITIAL            2

[25_11:09:24]    [432]LLDP-PERMIT                 4

[25_11:09:24]  ======================================

[25_11:09:25]-------------------------------------------------------------------------

[25_11:09:25]Acl Hw Resource: IFP, Pipe:1

[25_11:09:25]-------------------------------------------------------------------------

[25_11:09:25]  Pri 121, Group  4,usedEntries 40 ,mode Double, physlice 6/7/

[25_11:09:25]  =========================================

[25_11:09:25]    acl type                   usedEntries[40]

[25_11:09:25]  =========================================

[25_11:09:25]    [24 ]RX Low                      9

[25_11:09:25]    [26 ]Super_RX Low                2

[25_11:09:25]    [86 ]RX PRIO LLOW                1

[25_11:09:25]    [115]IFP LOW                     2

[25_11:09:25]    [130]MPLS Vpn High               1

[25_11:09:25]    [132]MPLS Vpn Low                3

[25_11:09:25]    [154]PDT LOW INITIAL             1

[25_11:09:25]    [315]UntrustPriority             17

[25_11:09:25]    [422]IFP LOW ICMP                2

[25_11:09:25]    [423]IFP LOW GRE                 2

[25_11:09:25]  ======================================

[25_11:09:25]-------------------------------------------------------------------------

[25_11:09:25]  Pri 123, Group  9,usedEntries 951,mode IntraDb, physlice 5/8/

[25_11:09:25]  =========================================

[25_11:09:25]    acl type                   usedEntries[951]

[25_11:09:25]  =========================================

[25_11:09:25]    [97 ]PktFilter IP on VRF         951

[25_11:09:25]  ======================================

[25_11:09:25]-------------------------------------------------------------------------

[25_11:09:25]  Pri 125, Group  2,usedEntries 124,mode Triple, physlice 9/10/11/

[25_11:09:25]  =========================================

[25_11:09:25]    acl type                   usedEntries[124]

[25_11:09:25]  =========================================

[25_11:09:25]    [8  ]RX IPv4 Super High          1

[25_11:09:25]    [9  ]RX IPv4 High                28

[25_11:09:25]    [10 ]RX IPv4 Middle High         1

[25_11:09:25]    [11 ]RX IPv4 Middle              32

[25_11:09:25]    [14 ]RX IPv6 High                15

[25_11:09:25]    [15 ]RX IPv6 Middle_High         3

[25_11:09:25]    [16 ]RX IPv6 Middle              3

[25_11:09:25]    [48 ]OAM-High                    28

[25_11:09:25]    [71 ]RX Middle Low               7

[25_11:09:25]    [153]PDT HIGH INITIAL            2

[25_11:09:25]    [432]LLDP-PERMIT                 4

[25_11:09:25]  ======================================

配置的1902个entry资源是怎么来的

包过滤功能 用interdb模式 ， 每个pipe上包过滤占用951x2的entry资源 （rule条数x 2 ），即1902个entry资源

为什么x2  ，因为IntraDb是每条rule占一个slice，一个rule在每个slice占用2条entry资源，即每个rule占用2个entry资源

调用包过滤时占用了每个pipe的ifp资源，类型是interdb

总共的资源18432怎么来的

Ifp 12 个slice，每个slice是1536个entry，18432 = 12*1536，所以是Total = 18432

Ifp的预留资源7680怎么来的

Slice 6 ，7，9，10，11 被系统占用，这些slice的所有资源都作为预留资源

这些slice 的都是1536个entry，5*1536 = 7680

提供说明
