HPE 服务器SR 系列阵列卡查看 RAID 1或RAID 10 中的硬盘镜像关系

HPE Smart Array 系列阵列卡

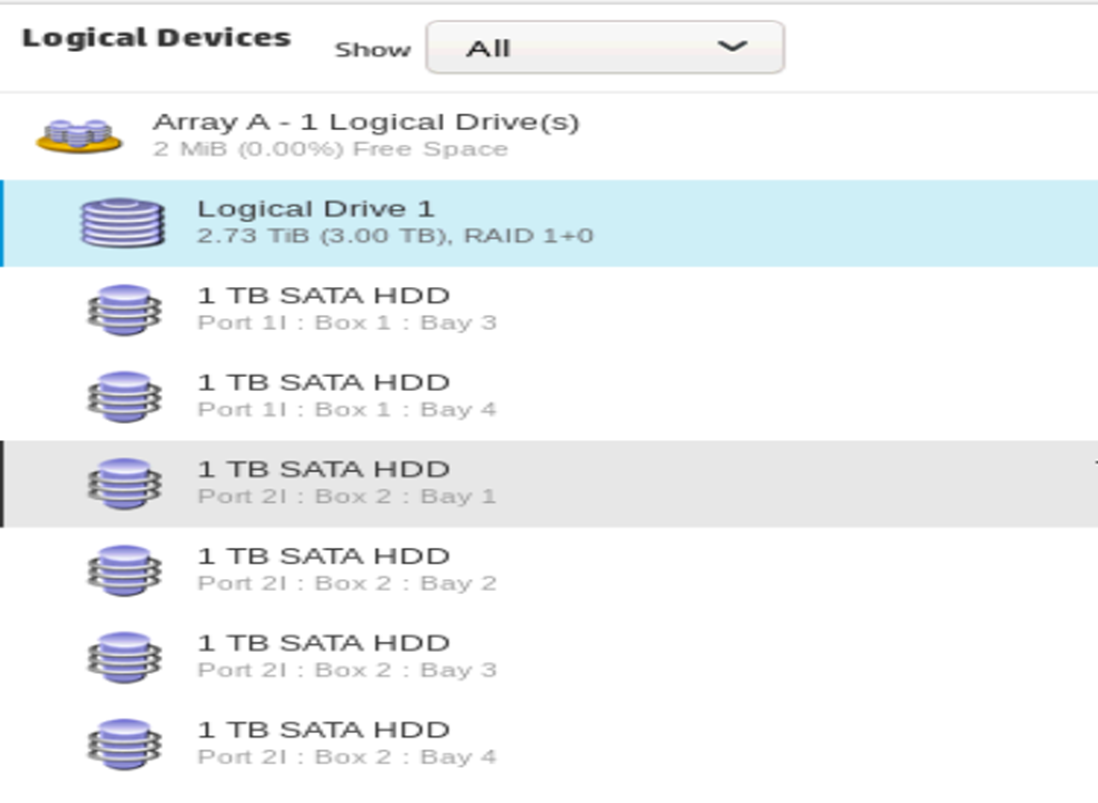

1、示例，6块硬盘配置RAID 1+0

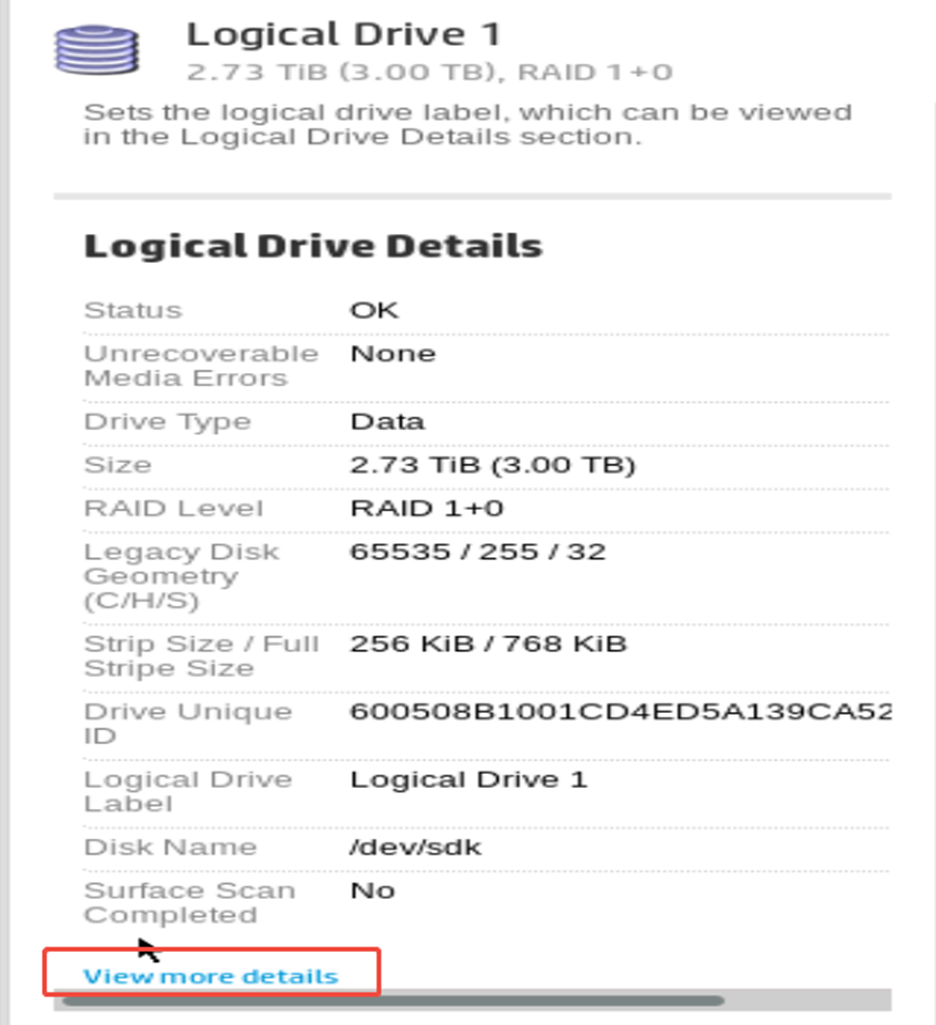

2、通过SSA工具，查看对应逻辑卷的详细信息，打开view more details 菜单

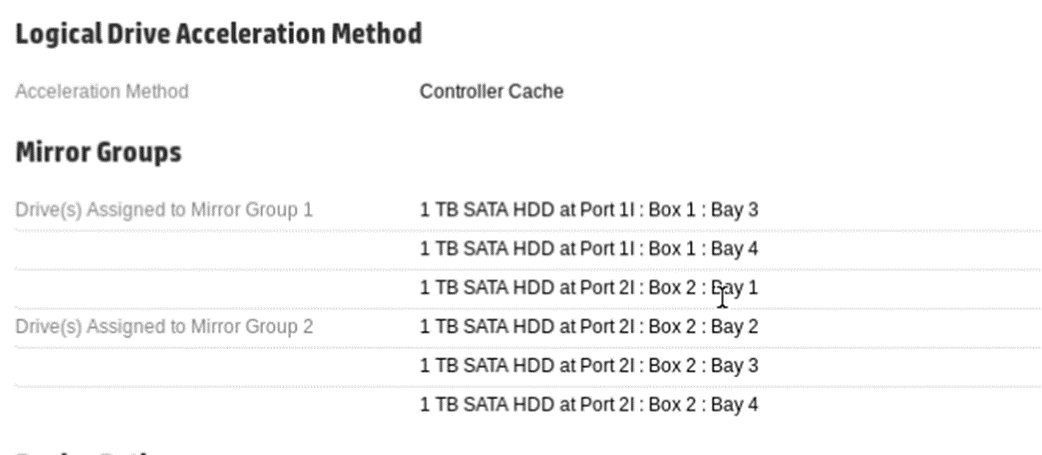

如下图所示，可以详细看到RAID 10分组，但是无法确认硬盘镜像关系，哪两块硬盘互为镜像。

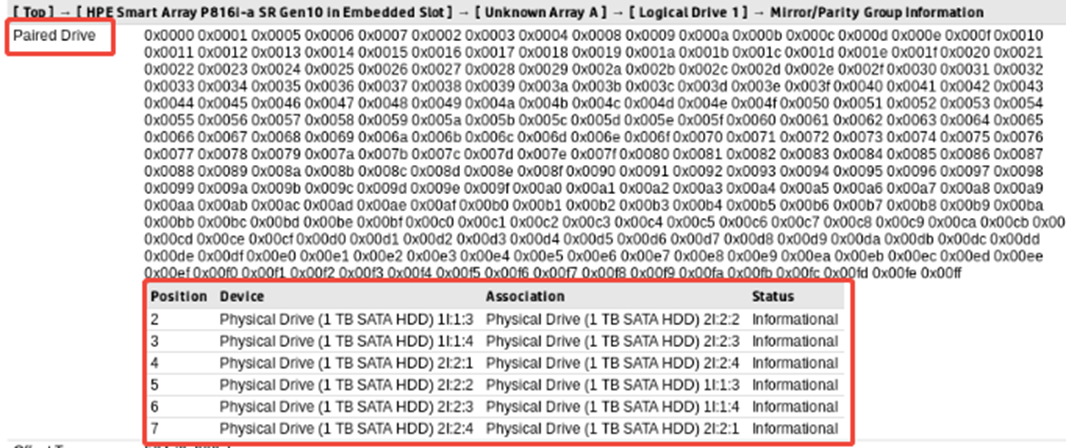

3、通过ADU日志，在Mirror/Parity Group Information -> Paired Drive 中可以确认硬盘镜像关系，每一行的两块硬盘互为镜像。

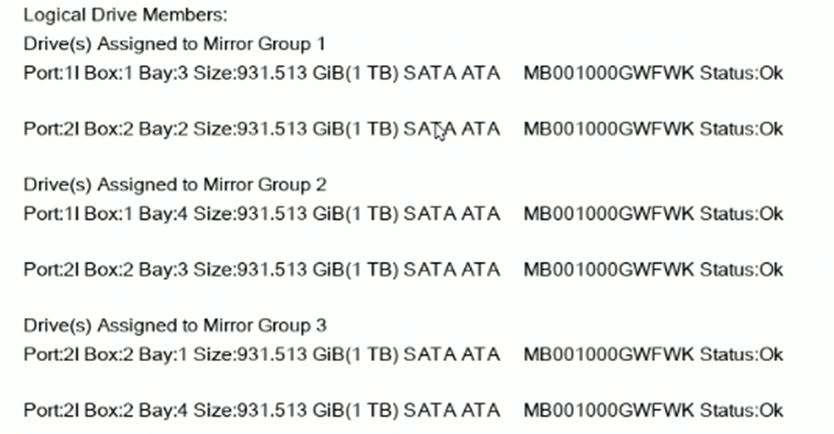

4、此外，在BIOS中的阵列配置界面中，也可以查询到硬盘镜像关系

路径：System Configuration -> HPE Smart Array 阵列卡 ->  Array configuration -> Manage Arrays ->  Array  A ->  List Logical Drives ->  Logical Drive 1 ->  Logical Drive Details ：   Logical  Drive Members ->  Drive(s) Assigned to Mirror Group 1/2/3，每组的两块硬盘表示互为镜像

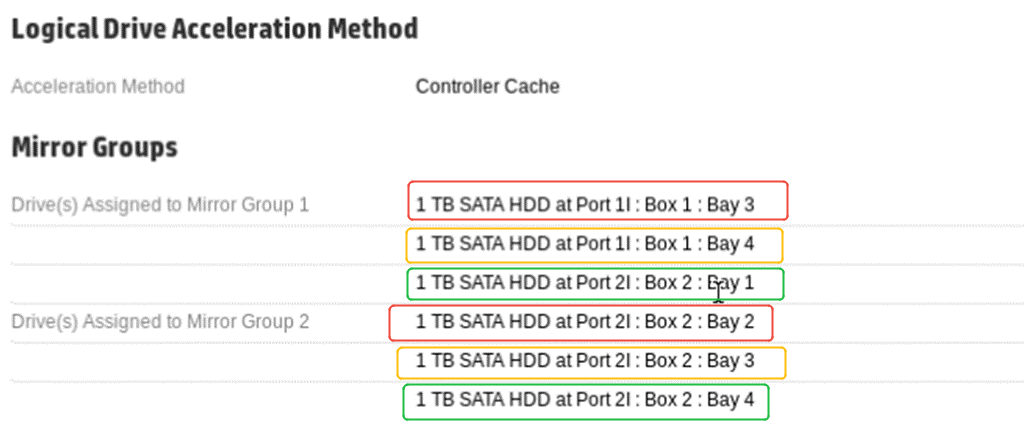

5、通过SSA和BIOS 的镜像关系，可以推断出下图每组硬盘之间的镜像关系。

Group 1 Box1:Bay3 与 Group 2  Box2:Bay2 互为镜像

Group 1 Box1:Bay4 与 Group 2  Box2:Bay3 互为镜像

以此类推

注：目前iLO的存储页面，暂时无法查看硬盘镜像关系
