UR路由器配置端口映射配置案例

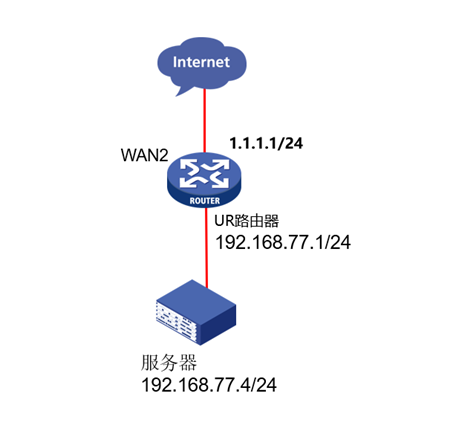

UR 路由器部署在互联网出口，内网有一台服务器（192.168.77.4）通过路由器发布了80端口，外网用户需要通过路由器来访问内部的服务器。

本案例，假设 WAN1为固定地址上网，IP 地址：1.1.1.1，子网掩码：255.255.255.0，网关 1.1.1.2。（本案例适用 UR 所有系列路由器 ）

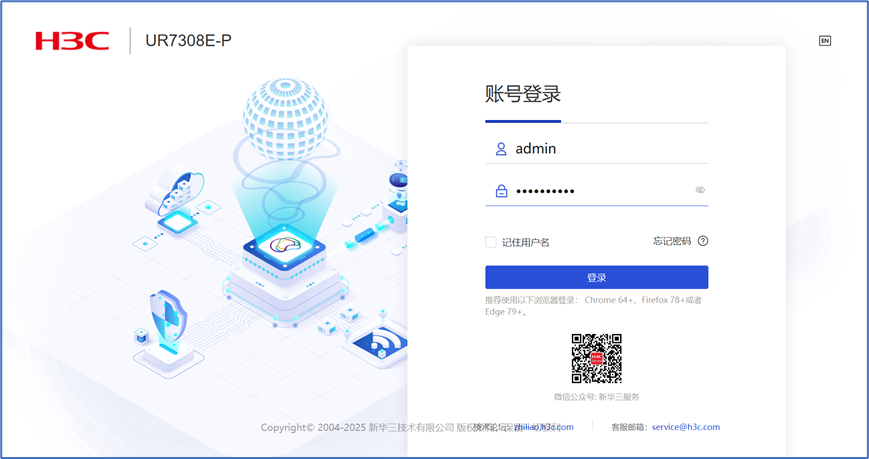

3.1登录设备

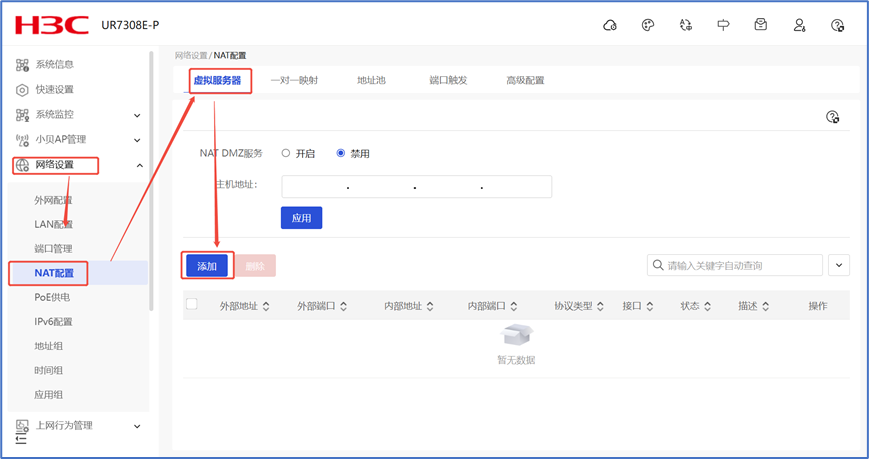

3.2 配置虚拟服务器

网络设置---NAT设置---虚拟服务器---添加

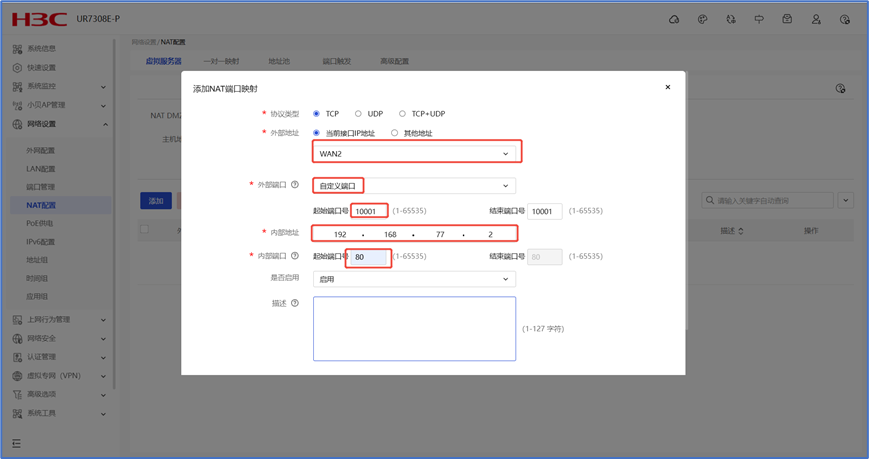

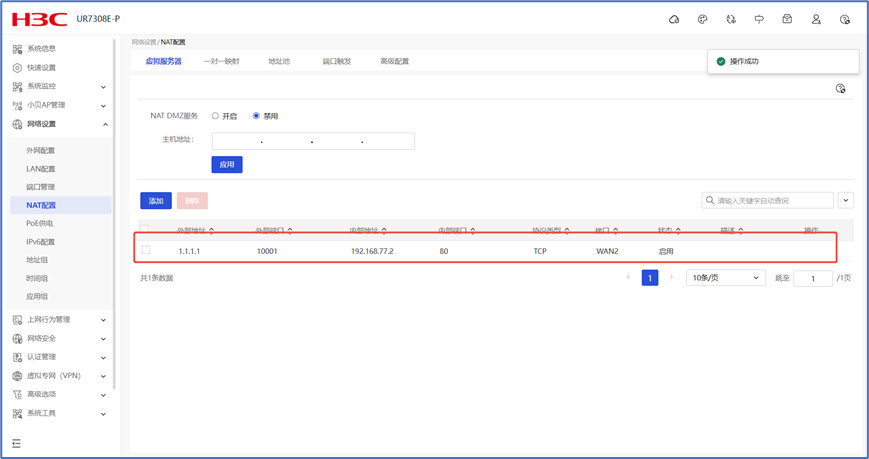

3.3  配置相关信息

协议类型：TCP

外部地址：当前接口IP地址

外部端口：自定义端口，起始端口及结束端口均为10001（一般知名端口号会被运营商禁掉，建议外端口号设置为10000以上）

内部地址：192.168.77.4

内部端口：起始端口及结束端口均为80

• 实验结果

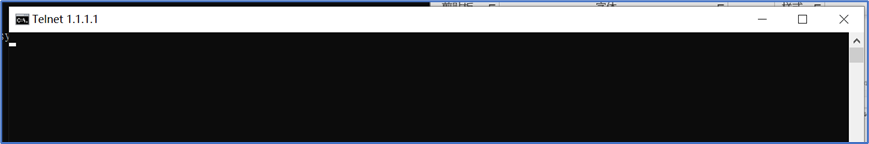

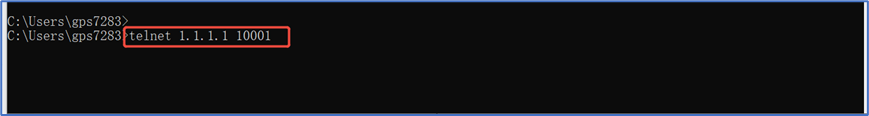

在cmd界面使用telnet 1.1.1.1 10001测试端口映射是否成功
