小贝优选——某局点出现大量US200系列交换机开局不上线问题分析

涉及型号： US206、US206-P、US210、US210-P、US210-HP。

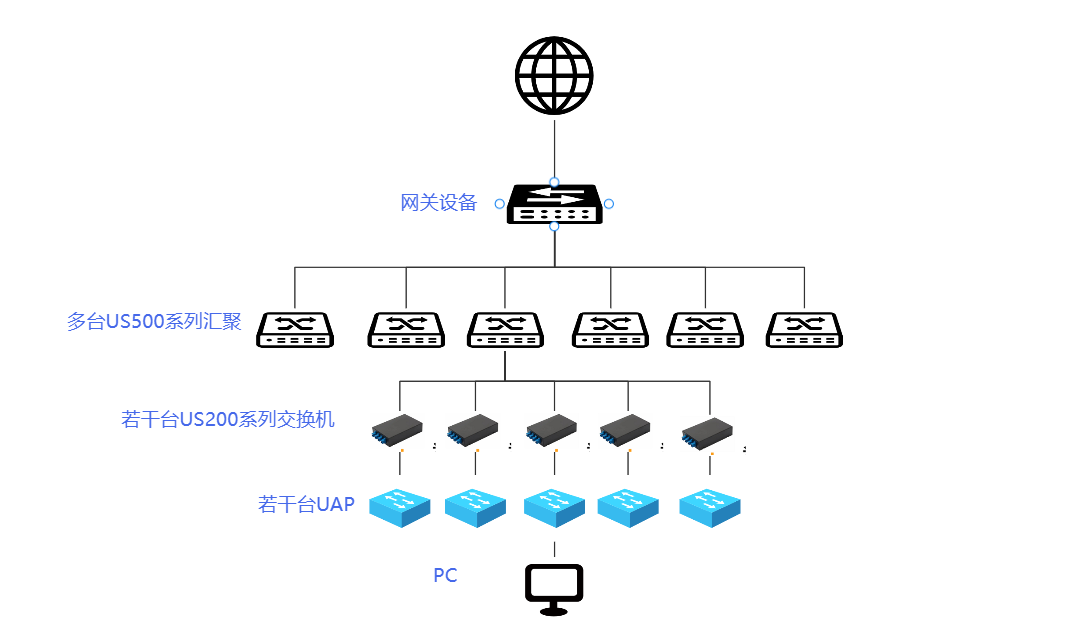

某局点使用vlan100进行管理交换机US200，且UAP，US500和US200的管理vlan都不相同，配置好管理vlan后再将设备添加上云

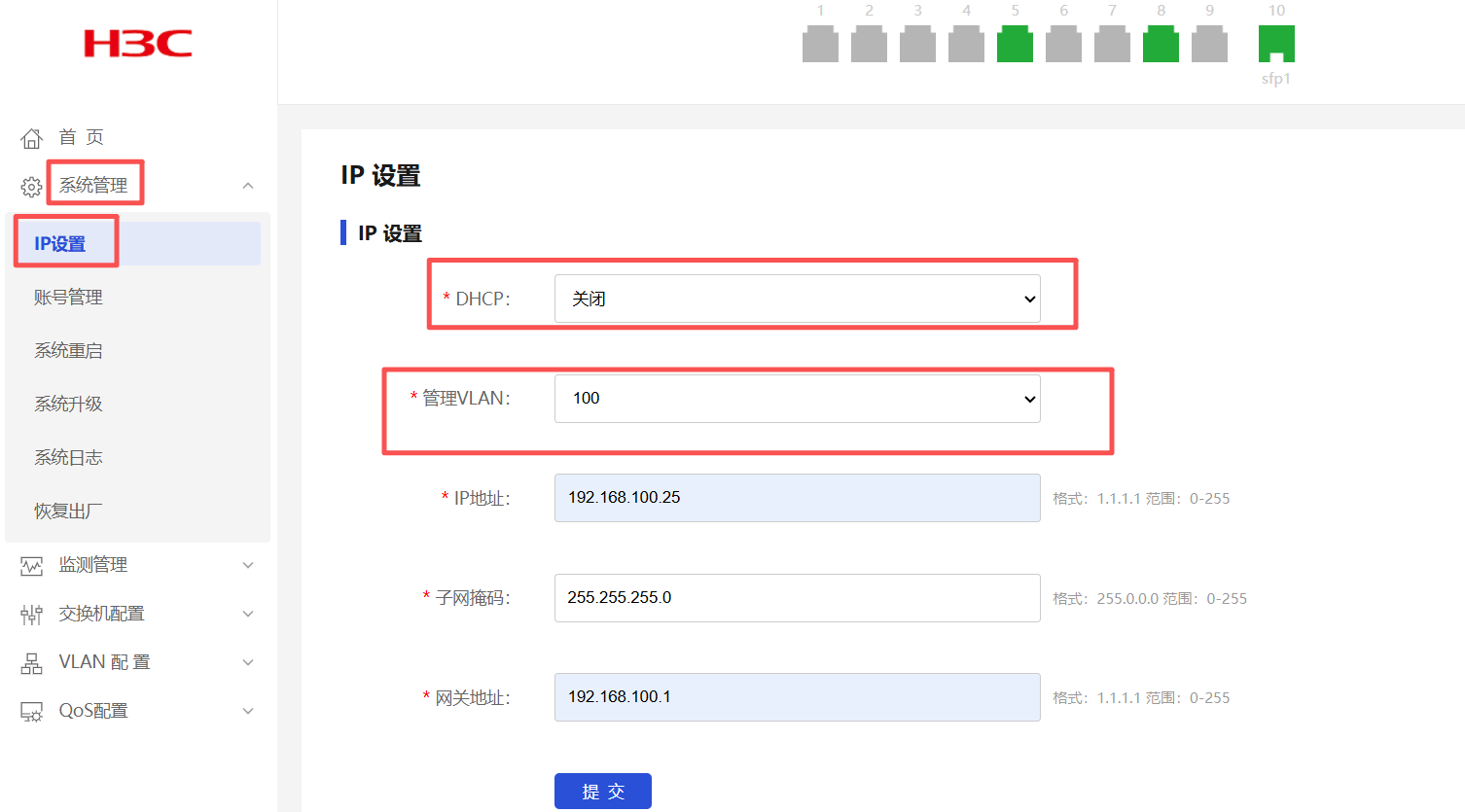

该现场在交换机的“系统管理”——“IP设置”中关闭DHCP，手动配置交换机管理vlan为vlan100，将设备添加上云发现设备无法上云，通过批量导入方式添加后发现设备无法上线云端。

1、检查交换机和网关是否通讯正常：

     （1）在网关处ping一下US200的IP地址看看是否通讯。

     （2）本案例中发现网关无法ping通交换机的ip地址，进入第2步：检查设备arp。

2、在网关设备上，检查是否有学习到网关设备的mac地址，发现核心网关上并没有学习到离线交换机的mac地址，此时进行第3步：检查中间链路接口配置，是否放通了交换机的管理vlan。

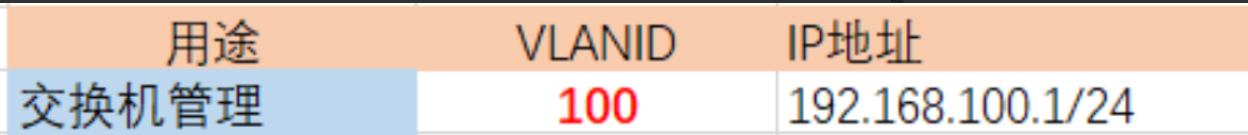

3、检查核心网关上联口确实是放通了对应设备的交换机管理vlan100，US500连接US200的接口PVID为VLAN150，放通交换机管理vlan100，此配置没问题，接下来需要检查交换机的管理vlan配置。

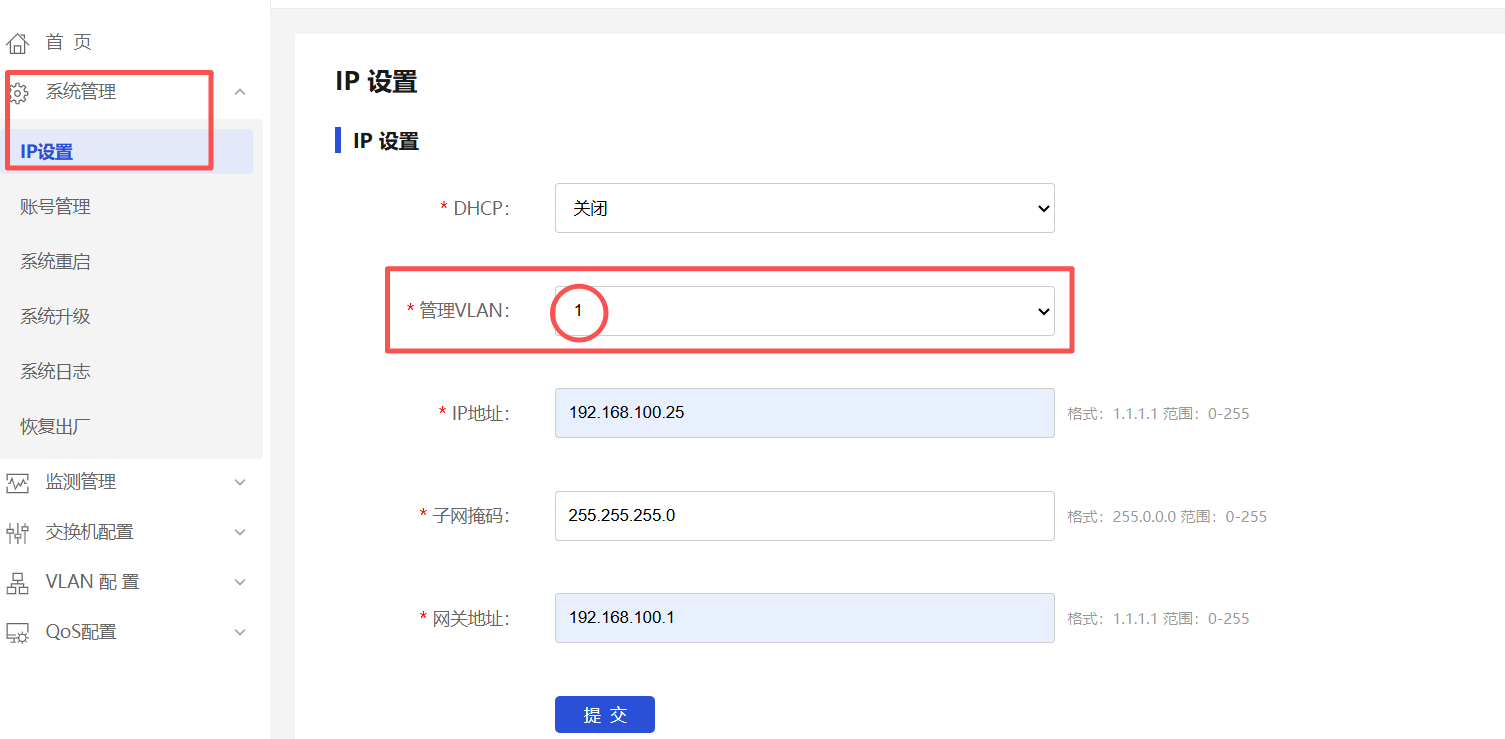

4、点击交换机web界面中的“系统管理”——“IP管理”中发现，交换机的管理vlan从vlan100变为了默认的vlan1，而网关设备上没配置放通vlan1，所以在网关上无法ping通交换机的IP地址。

5、此时我们找到了问题所在，交换机的管理vlan从客户配置的vlan100变为了vlan1，而vlan1并没在上级网络放通，所以交换机无法上云也无法ping通网关地址。那么是什么导致了交换机的管理vlan从配置好的vlan100变回默认的vlan1呢？

6、后续联想到现场是配置好管理vlan后才准备添加上云，设备刚开局会开启快速组网UWEB功能，UWEB功能只能在vlan1上使用，大部分场景使用vlan1进行管理交换机，该场景较为特殊为交换机本身规划了管理vlan；部分US200交换机在开启了UWEB后交换机会将管理vlan固定到vlan1，所以现场配置完管理vlan后，由于uweb功能一直是开启状态，所以管理vlan从vlan100变回了vlan1。

从原因分析可知，交换机不上线原因为设备默认开启uweb，管理vlan从配置的vlan100变回了默认的vlan1.

解决方案为：

>>将所有交换机"首页"——“设备信息”中的uweb关闭，并点击“系统管理”——“IP管理”将管理vlan改回vlan100。
