Emulex与Qlogic HBA卡光模块光功率查询方法

HBA卡或SAN Switch（VCFC）光模块光功率低是一个老生常谈的问题，绝大部分场景都是借助Brocade（VCFC底层也是Brocade OEM产品）命令switchshow或者sfpshow进行确认（VCFC的dump日志解析同样是sfpshow）。而对于HBA卡方面的SFP光功率，一般都是借助与其相连的对端光交上SFP show查看到的端口的RX数值进行反推。

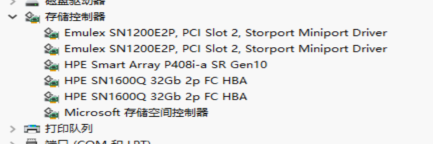

实验环境为配置了一块SN1200E和一块SN1600Q的HBA卡，系统为Server 2022，安装了最新HBA卡驱动固件及相应的工具。

注意：One Command Manager获取方式为Broadcom官网而非HPE官网，因为HPE提供的是CLI工具hbacmd.exe，QCC为HPE提供的CLI工具。

Qlogic QCC

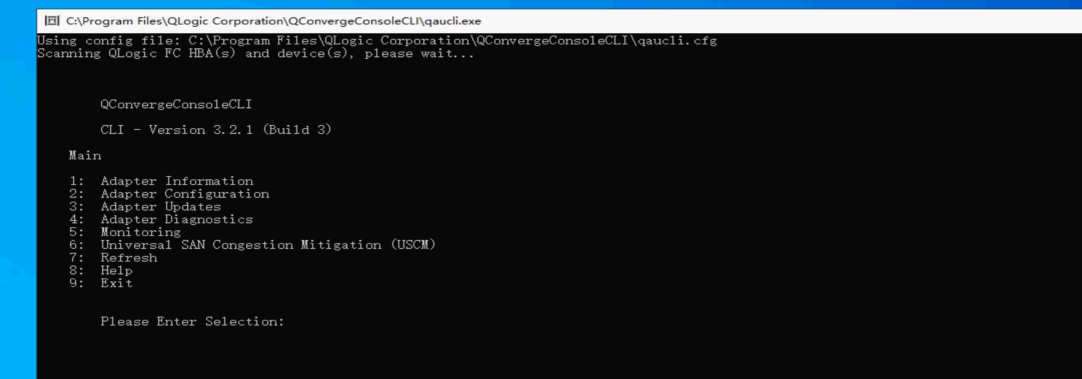

1.      安装后直接运行桌面的QCCCLI工具，采用默认是人机交互界面；

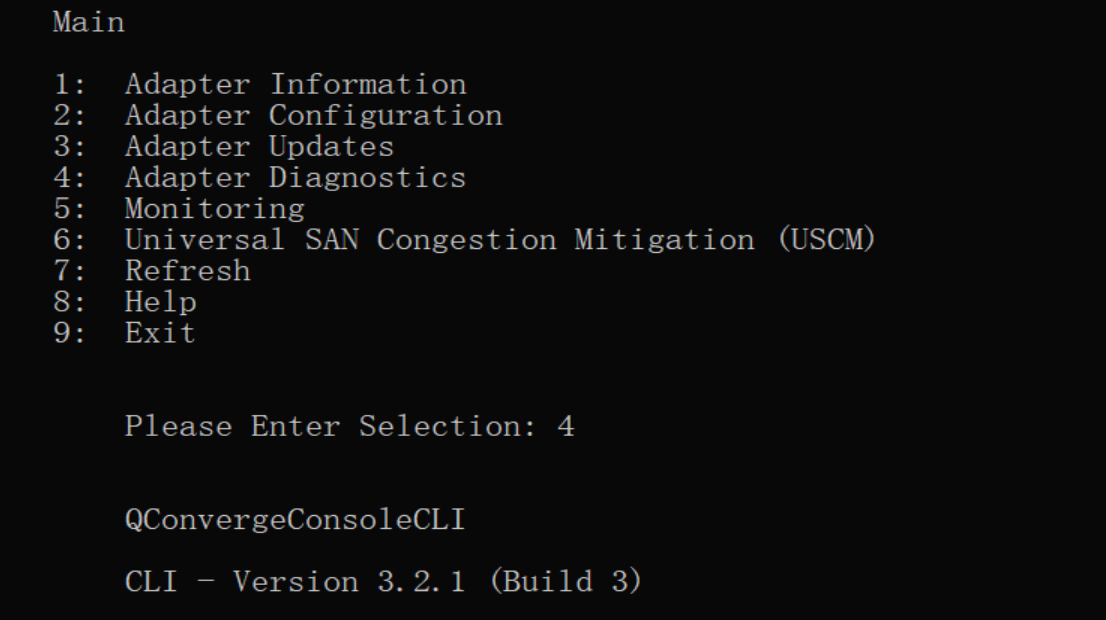

2.      查看SFP信息并非在1 Adapter Information而是4 Adapter Diagnostics适配器诊断

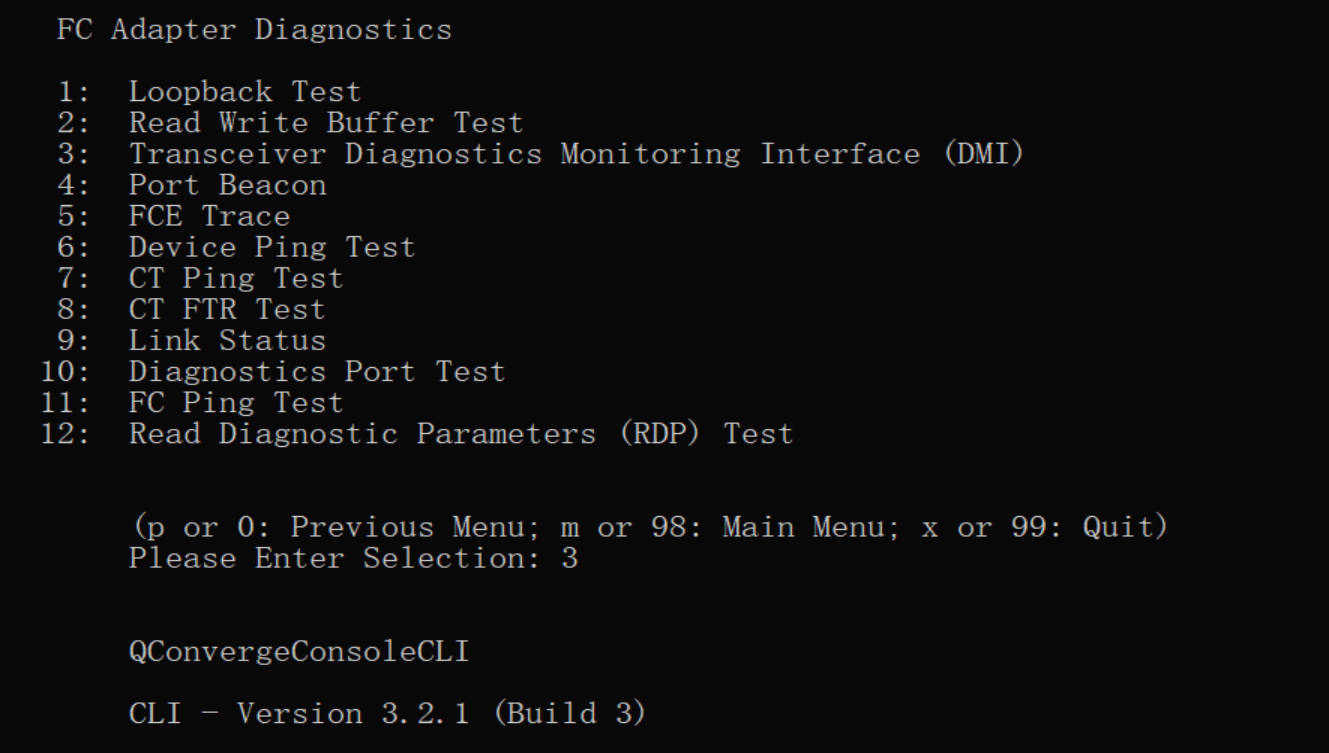

3.      然后选择收发器诊断监控界面DMI

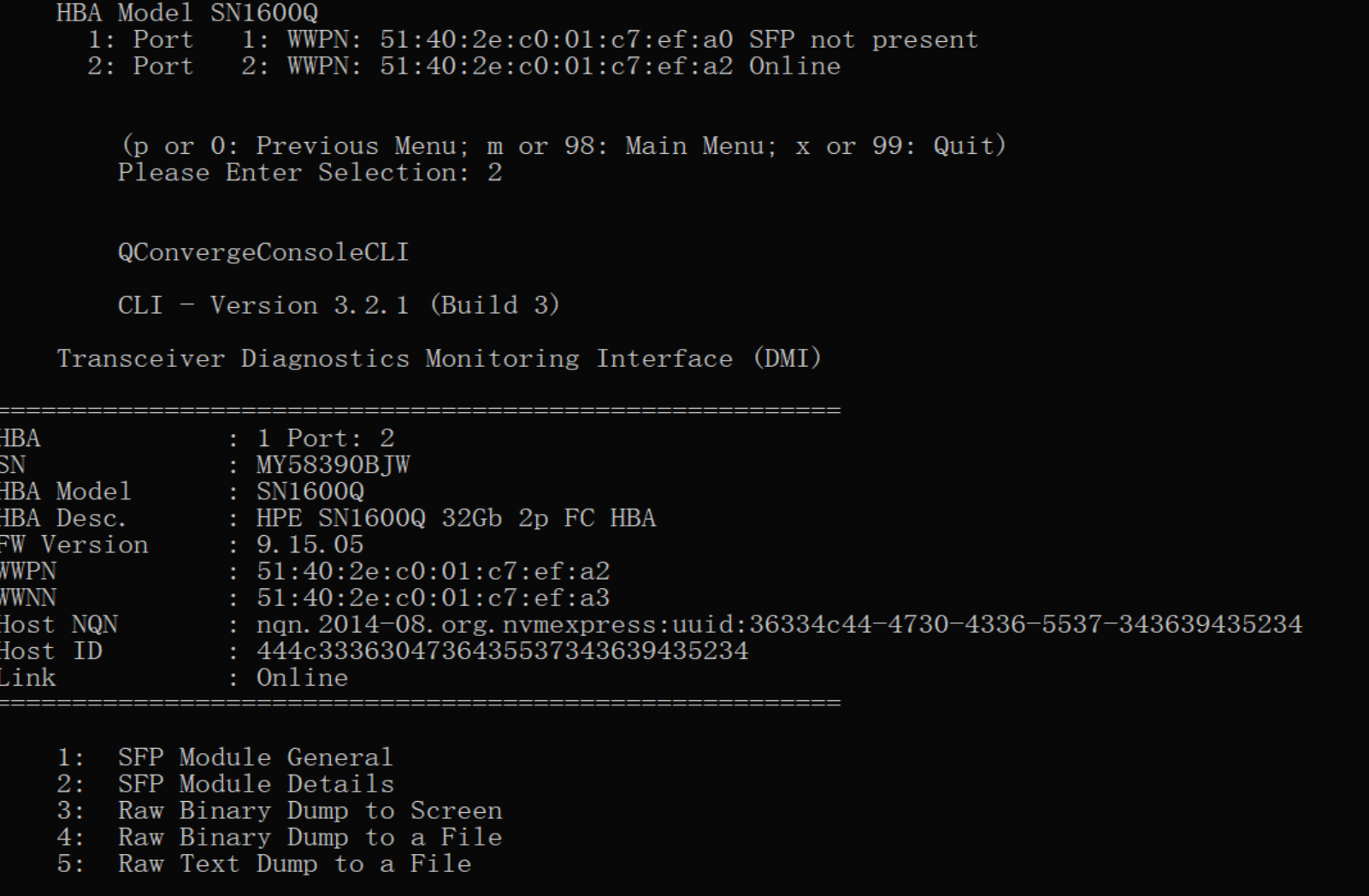

4.      这里会列出当前的接口及连线状态，选择Online的接口

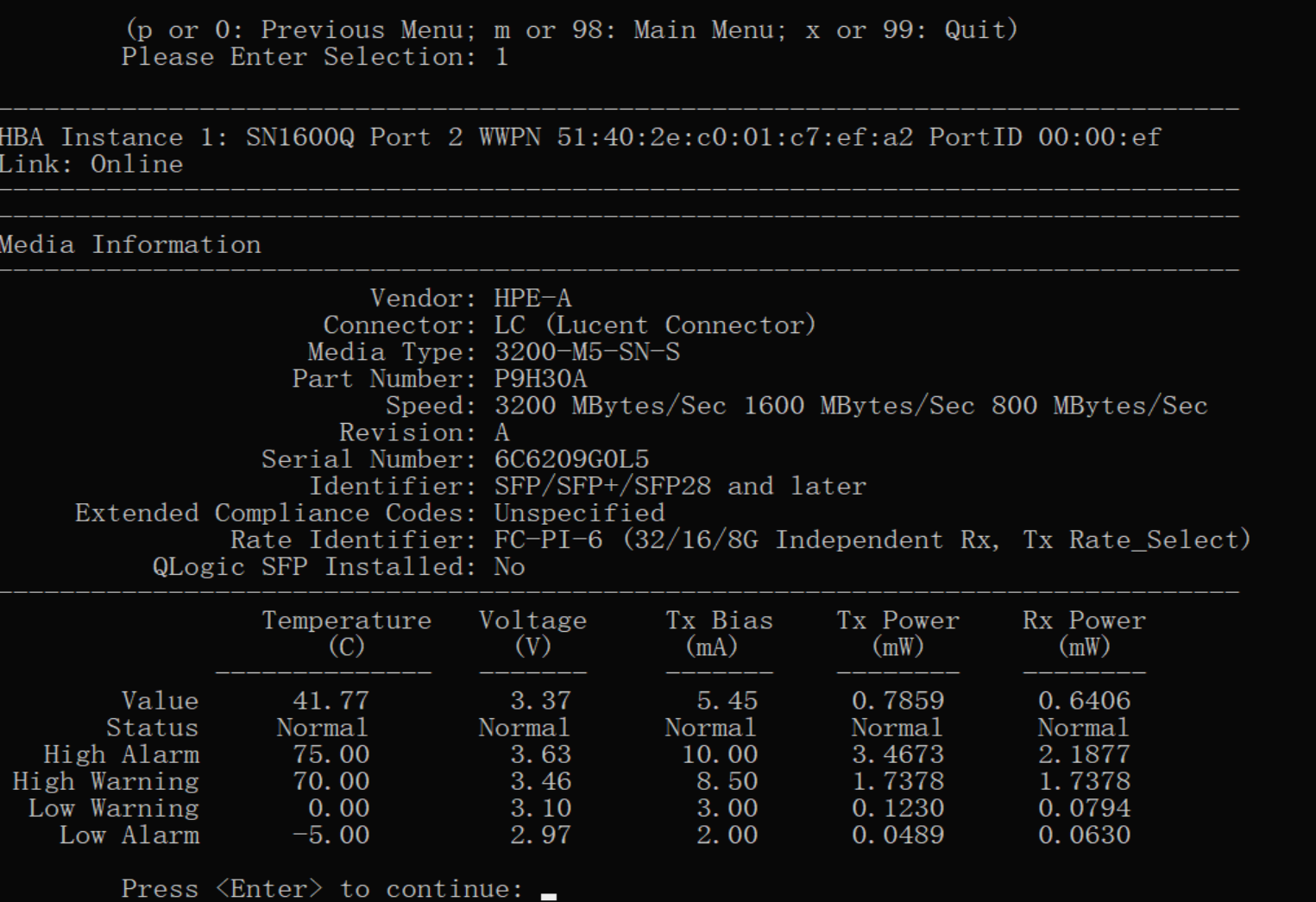

5.      最后选择1 SFP模块基本信息即可，查看TX和RX power

Emulex HBA卡需要安装One Command Manager GUI而非HPE提供的CLI工具hbacmd

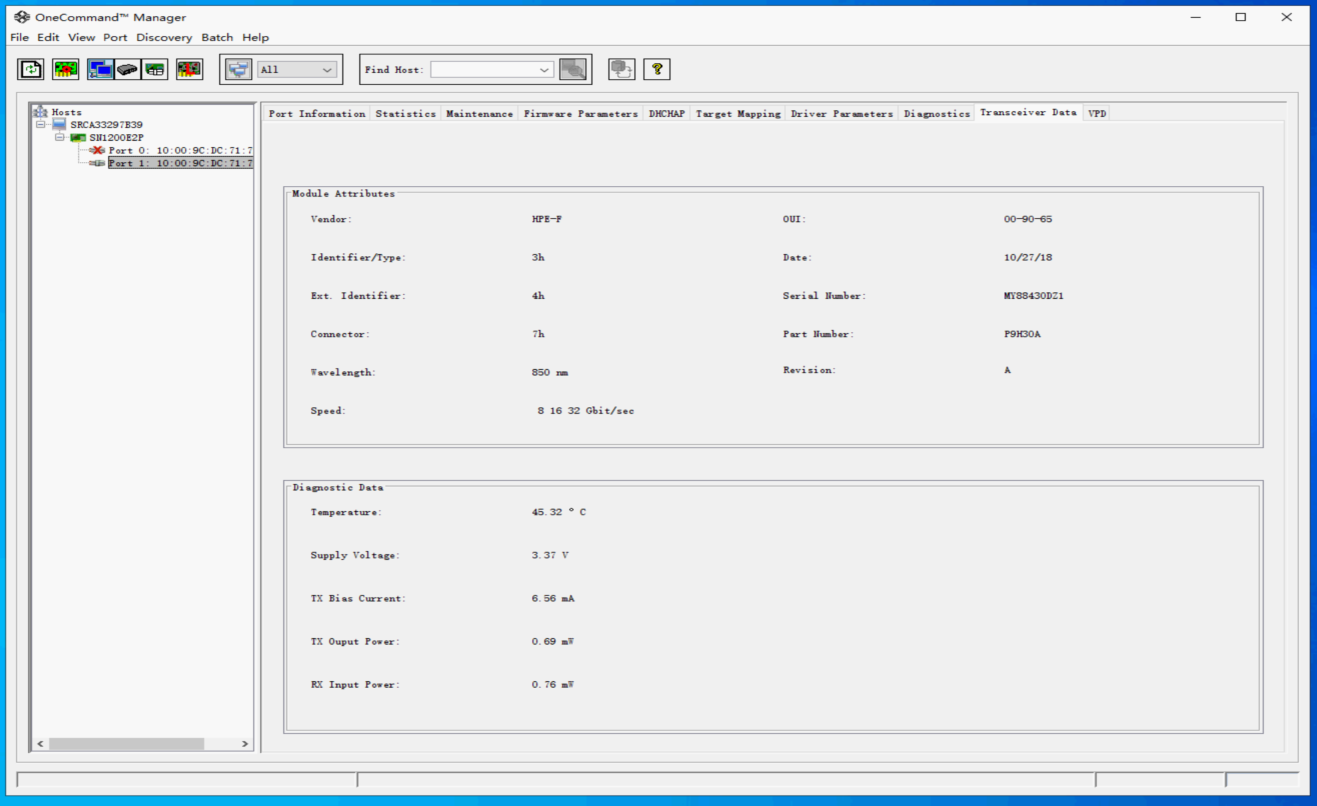

1.      安装运行GUI后直接选择Online的端口，并选择Transceiver Data即可

如果想在服务器系统下直接查看，那么原生命令是不支持查看SFP模块信息的，常用工具Emulex使用One Command Manager，而Qlogic使用QConvergedConsole。
