某局点UR路由器下挂监控网关和业务网关连接数异常升高问题经验案例

UR路由器后台查看到连接数突然升高，瞬间并发超30w，AP全部离线，终端业务瘫痪

                                                             图1—UR路由器连接数

现场原始组网架构：以UR7808作为全网出口网关，地址为192.168.200.1；下联部署内网核心、监控核心两台三层设备，其中内网核心网关地址192.168.200.252，负责内网业务网段转发，监控核心网关地址192.168.200.254，承载监控业务转发，三台设备同网段互联互通。

本次设备会话数飙升至 30 万 + 异常故障，核心起源为ARP 表项学习错误。首先，故障发生时内网抓包，查看报文源和目的交替出现为UR LAN接口MAC，且TTL依次减一，定位出组网内存在三层环路

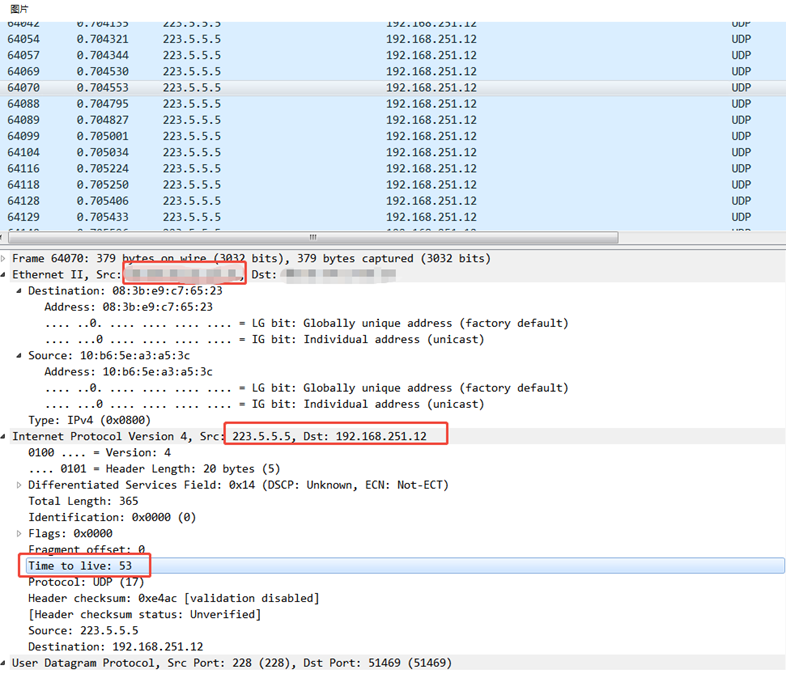

                                                          图2,3--内网抓包

经排查，此局点为双网关业务环境，业务核心网关和监控核心网关在同一网段（192.168.200.X），监控核心设备开启了本地 ARP 代理功能（该功能为常见配置，多用于端口隔离场景下跨终端互通）；当出口 UR7808 设备广播发起内网核心网关192.168.200.252的 ARP 解析请求时，监控核心依据 ARP 代理协议机制，拦截该广播 ARP 报文，并使用自身接口 MAC 地址代为回复 ARP 应答报文。

                                                                  图4—监控核心

UR7808 收到代理回复报文后，正常完成 ARP 表项学习，错误将内网核心网关 IP与监控核心接口 MAC 地址进行绑定，直接造成三层转发下一跳指向错误。受错误 ARP 表项影响，外网访问流量访问内网核心下联192.168.201.x业务网段时，UR7808 路由查表后，本应将报文转发至内网核心，实际却按照错误 ARP 条目，把报文转发至监控核心设备。

                  图5—UR路由器ARP表项

监控核心接收异常转发报文后，通过路由查表判定该回流流量需回传至出口 UR7808，随即再次将报文转发回路由器；报文往返投递无有效终点，在 UR7808 与监控核心之间形成持续性三层转发环路。大量业务报文在环路内反复循环转发，无法正常抵达目的网段，直至报文 TTL 耗尽最终被设备丢弃；同时无休止的循环报文持续占用设备转发资源、不断新建会话条目，最终导致 UR7808 设备会话数异常暴涨，引发全网转发性能下降、业务访问异常等问题。

                                                           图6--核心交换机日志

1. 关闭监控核心、内网核心所有非业务必要接口的本地 ARP 代理功能，终止异常 ARP 代答行为

2. 在 UR 出口网关、内网核心、监控核心等关键三层设备上，手动配置核心网关、互联节点的静态 ARP 绑定，固化标准 IP-MAC 映射关系

3. 清空全网设备中震荡异常的动态 ARP 表项、无效冗余路由与漂移路由，恢复正常业务
