H3C Magic路由器设置端口映射配置案例

假设路由器的wan 口公网地址为1.1.1.1，lan 口地址为192.168.124.1，内网 的NAS地址为192.168.124.2，web服务端口为5000端口。

注意：路由器的WAN口IP必须为公网地址。

1. NX54/BX54/NX30配置步骤：

（1）使用网线将电脑网口与NX54的任意LAN口相连接，或者使用手机连接NX54的 Wi-Fi；

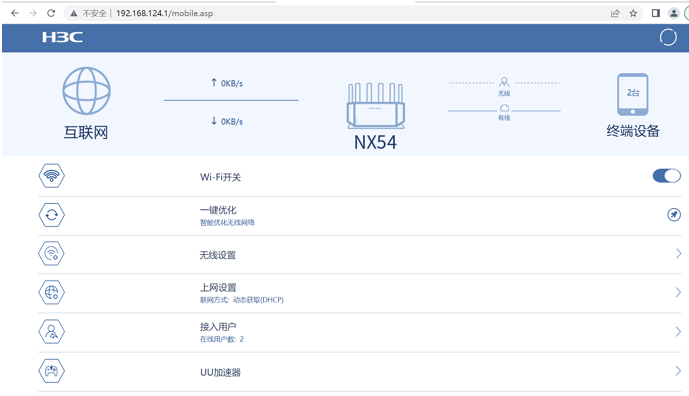

（2）使用电脑/手机打开浏览器，在网址框输入192.168.124.1并前往管理界面；

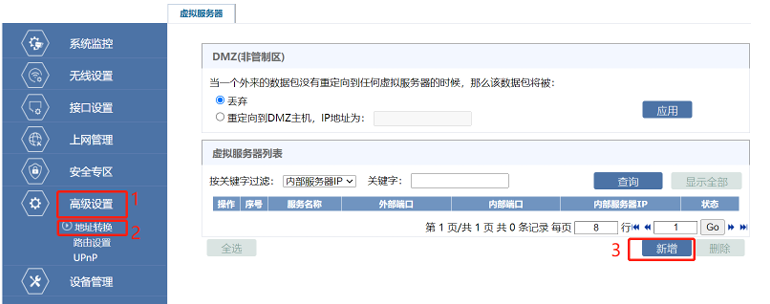

（3）点击简化版最下面的<专业版>，点击<高级设置> → <地址转换> →<虚拟服务器> ， 点击右侧“新增”，开始设置虚拟服务器；

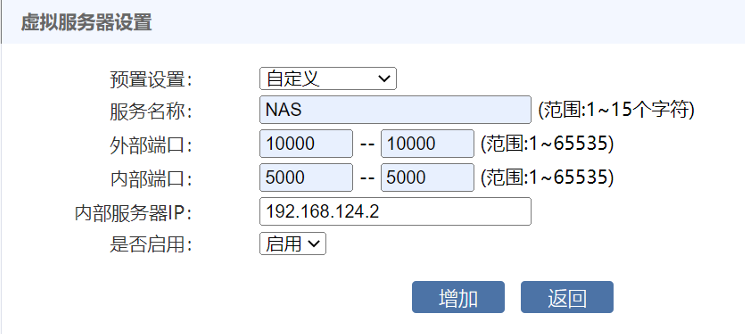

（4）<预置设置>选择自定义即可。 <服务器名称>填写映射的服务器名称，属于自定义，如本案例中可以填‘NAS’。 <外部端口号>填写运营商没有限制的端口，数量与内部端口号一致，如本案例中内部端口为5000，外部端口号可以填写：10000—10000。 <内部端口号>填写需要映射的服务实际开放的端口，如本案例中的5000端口，就 填写：5000—5000。 <内部服务器ip>即填写需要映射的内网服务器的ip，如本案例中填写192.168.124.2；

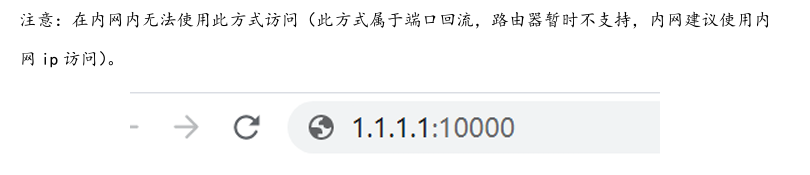

（5）在外网使用浏览器，在网址栏框输入WAN口IP:外部端口号即可访问到服务器，如 本案例中使用1.1.1.1:10000，来访问NAS的web服务；

2. NX15、NX30 pro、BR2005、MC102-G V200、BR1008L HP+配置步骤：

（1）使用网线将电脑网口与NX15的任意LAN口相连接，或者使用手机连接NX15的 Wi-Fi；

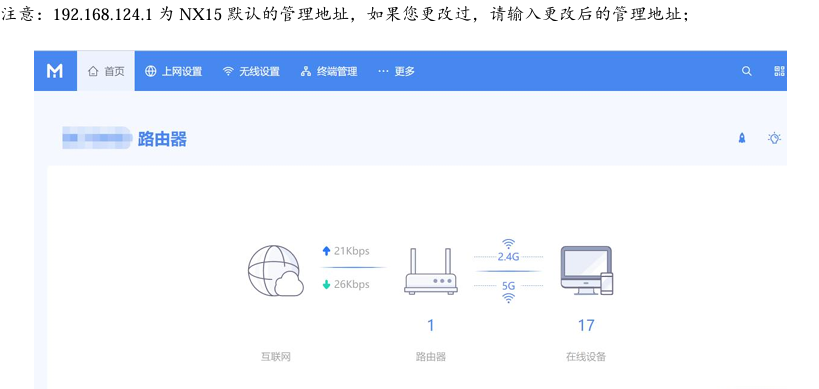

（2）使用电脑/手机打开浏览器，在网址框输入192.168.124.1并前往管理界面；

（3）点击<更多>，点击<高级设置>→<虚拟服务器> ，点击右侧“新增”，开始设置虚拟 服务器；

（4）<服务名>填写映射的服务器名称，属于自定义，如本案例中可以填‘NAS’。 <外部端口号>填写运营商没有限制的端口，数量与内部端口号一致，如本案例中内 部端口为5000，外部端口号可以填写：10000—10000。 <内部端口号>填写需要映射的服务实际开放的端口，如本案例中的5000端口，就 填写：5000—5000。 <内部服务器ip>即填写需要映射的内网服务器的ip，如本案例中填写192.168.124.2；

（5）在外网使用浏览器，在网址栏框输入WAN口IP:外部端口号即可访问到服务器，如 本案例中使用1.1.1.1:10000，来访问NAS的web服务。

端口映射主要实现了在外网访问内网某个服务器的需求，例如内网有一台 NAS， 需要在外网下访问到这个NAS的服务，此时可以用端口映射来实现。
