1             配置需求或说明

1.1  适用产品系列

本案例适用于ERG2 产品系列路由器：ER8300G2-X、ER6300G2、ER3260G2、ER3200G2等。

1.2  配置需求及实现的效果

在总部和分部之间分别建立安全隧道，对客户总部PC1所在的子网（192.168.1.0）与客户分支机构 PC2所在的子网（192.168.2.0）和客户分支机构PC3所在的子网（192.168.3.0）之间的数据流进行安全保护。安全协议采用ESP协议，加密算法采用3DES，认证算法采用MD5。

2             组网图

3           配置步骤

3.1  配置总部 ER8300G2

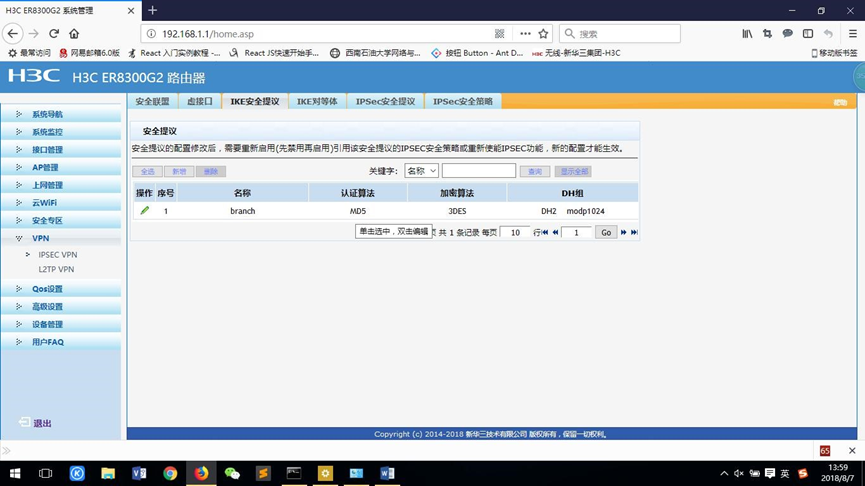

选择“VPN→IPSEC VPN→IKE安全提议”。单击<新增>按钮，在弹出的对话框中输入安全提议名称，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮完成操作

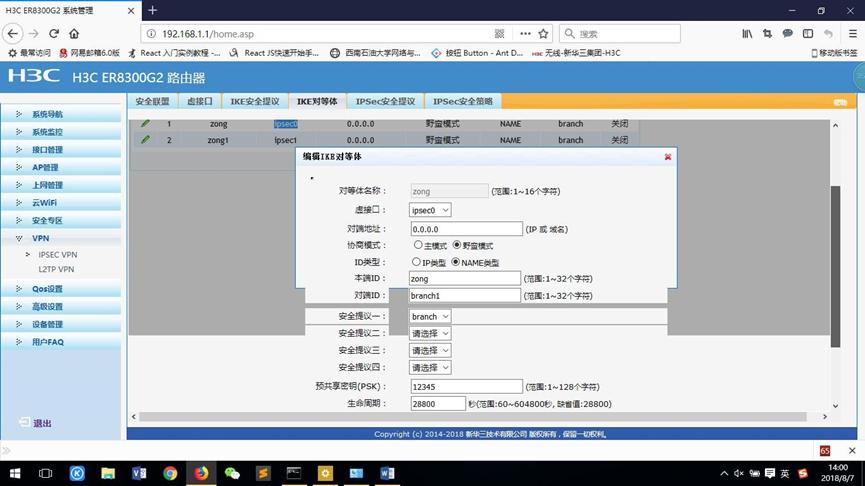

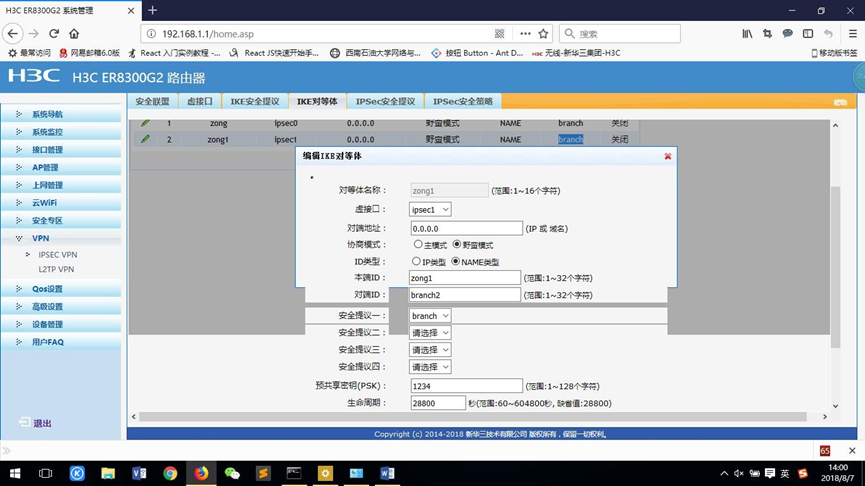

#选择“VPN→IPSEC VPN→IKE对等体”。单击<新增>按钮，在弹出的对话框中输入对等体名称，选择野蛮模式，选择对应的虚接口。在“ID类型”选择NAME，并选择已创建的安全提议等信息，单击<增加>按钮完成操作

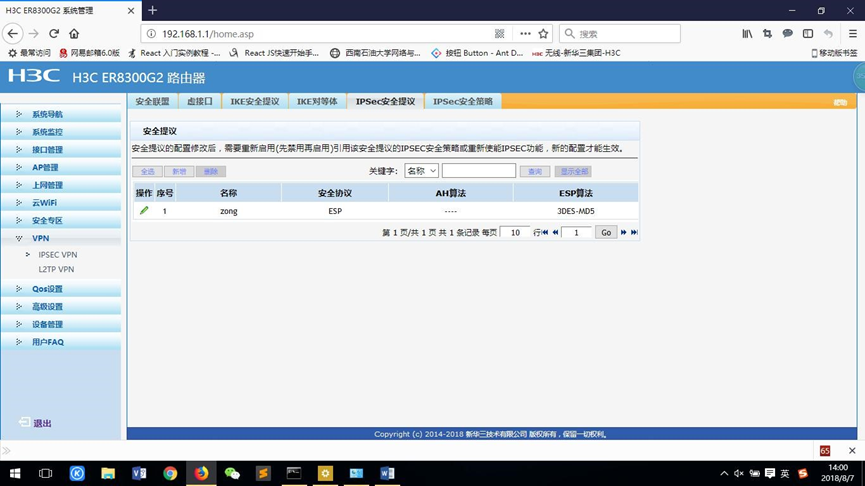

#选择“VPN→IPSEC VPN→IPSec安全提议”。单击<新增>按钮，在弹出的对话框中输入安全提议名称，选择安全协议类型为ESP，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮完成操作

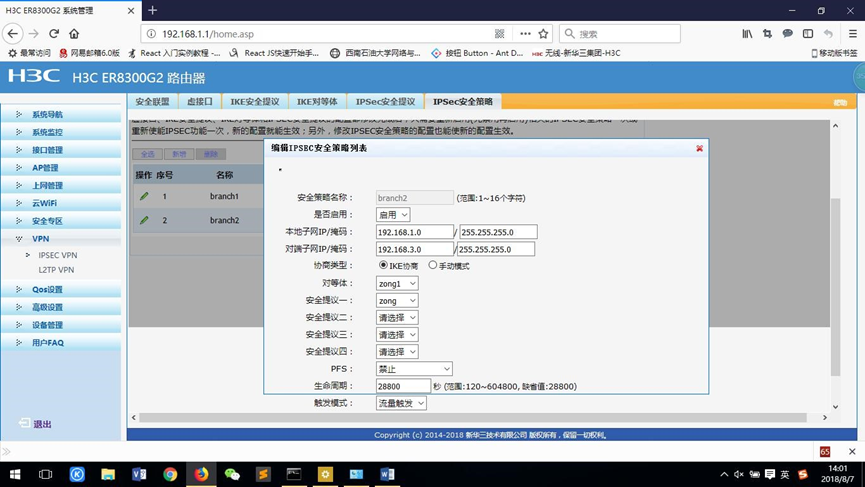

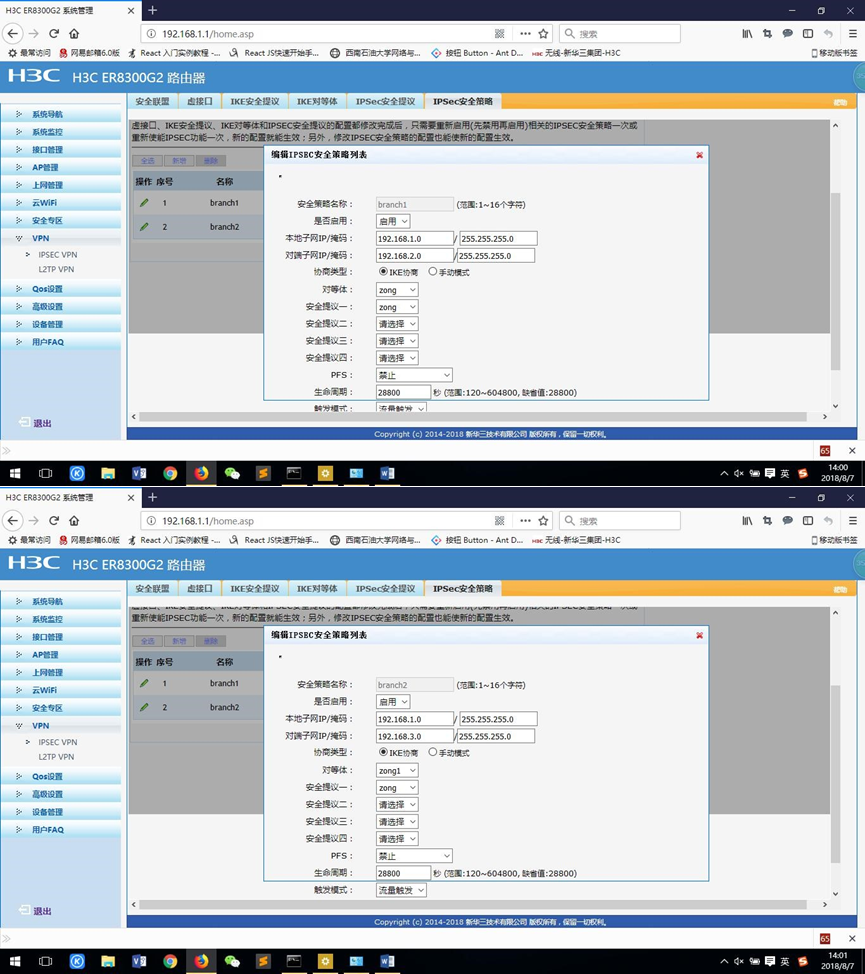

#选择“VPN→IPSEC VPN→IPSec安全策略”。选中“启用IPSec功能”复选框，单击<应用>按钮生效。单击< 新增>按钮，在弹出的对话框中输入安全策略名称，在“本地子网IP/掩码”和“对端子网IP/掩码”文本框中分别输入客户分支机构B和C所处的子网信息，并选择协商类型，对等体，安全提议，单击<增加>按钮完成操作

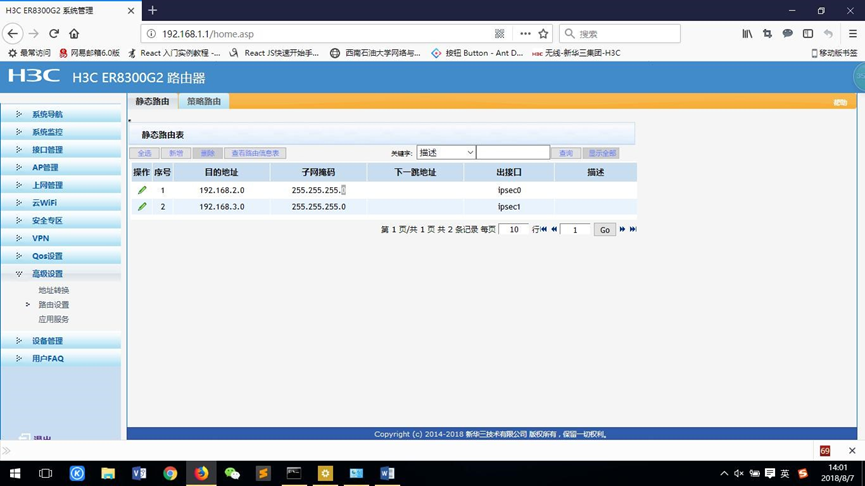

#为经过IPSec VPN隧道处理的报文设置路由，才能使隧道两端互通（一般情况下，只需要为隧道报文配置静态路由即可）。选择“高级设置→路由设置→静态路由”，单击<新增>按钮，在弹出的对话框中，设置目的地址、子网掩码等参数，单击<增加>按钮完成操作

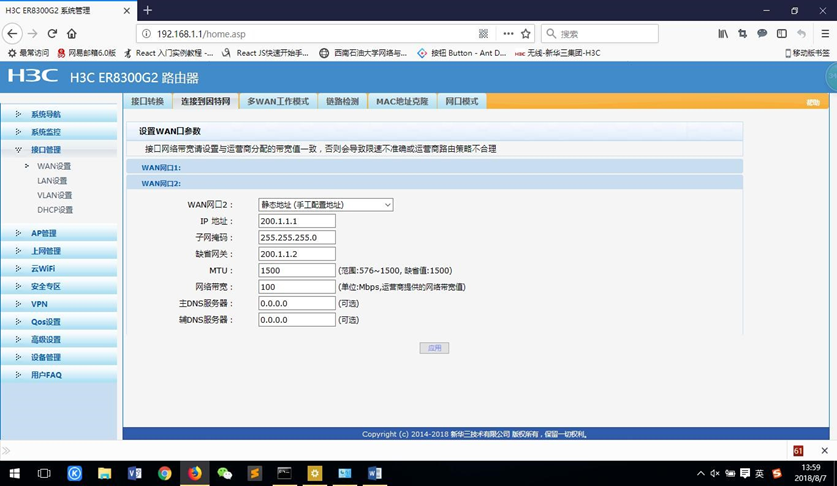

#为WAN口进行地址配置

#为LAN口进行地址配置

3.2  配置分支（B）ER6300G2

#选择“VPN→IPSEC VPN→虚接口”。单击<新增>按钮，在弹出的对话框中选择一个虚接口通道，并将其与对应的出接口进行绑定，单击<增加>按钮完成操作

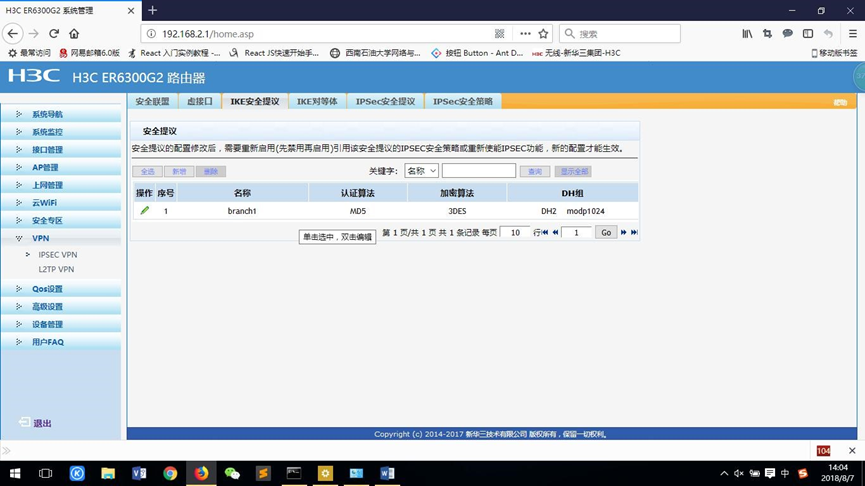

#选择“VPN→IPSEC VPN→IKE安全提议”。单击<新增>按钮，在弹出的对话框中输入安全提议名称，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮完成操作

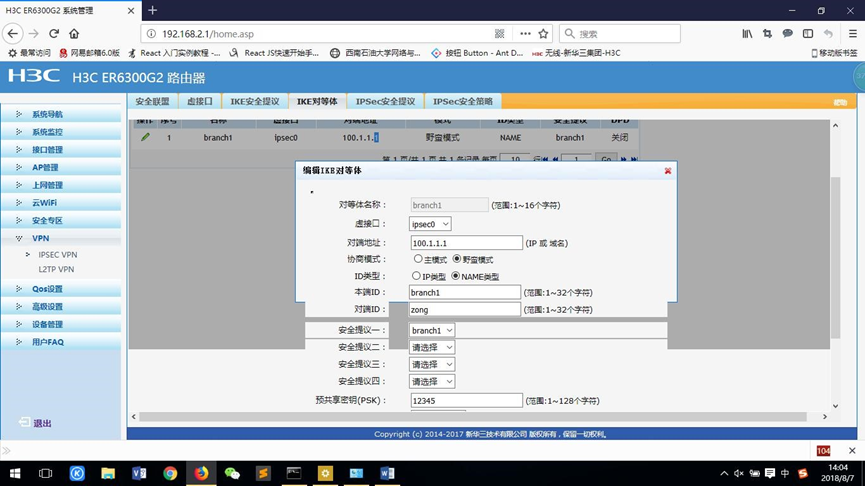

#选择“VPN→IPSEC VPN→IKE对等体”。单击<新增>按钮，在弹出的对话框中输入对等体名称，选择对应的虚接口。在“对端地址”文本框中输入IP地址，并选择已创建的安全提议等信息，单击<增加>按钮完成操作

#选择“VPN→IPSEC VPN→IPSec安全策略”。选中“启用IPSec功能”复选框，单击<应用>按钮生效。单击< 新增>按钮，在弹出的对话框中输入安全策略名称，在“本地子网IP/掩码”和“对端子网IP/掩码”文本框中分别输入对应信息，并选择协商类型，对等体，安全提议，单击<增加>按钮完成操作

#为经过IPSec VPN隧道处理的报文设置路由，才能使隧道两端互通（一般情况下，只需要为隧道报文配置静态路由即可）。选择“高级设置→路由设置→静态路由”，单击<新增>按钮，在弹出的对话框中，设置目的地址、子网掩码等参数，单击<增加>按钮完成操作

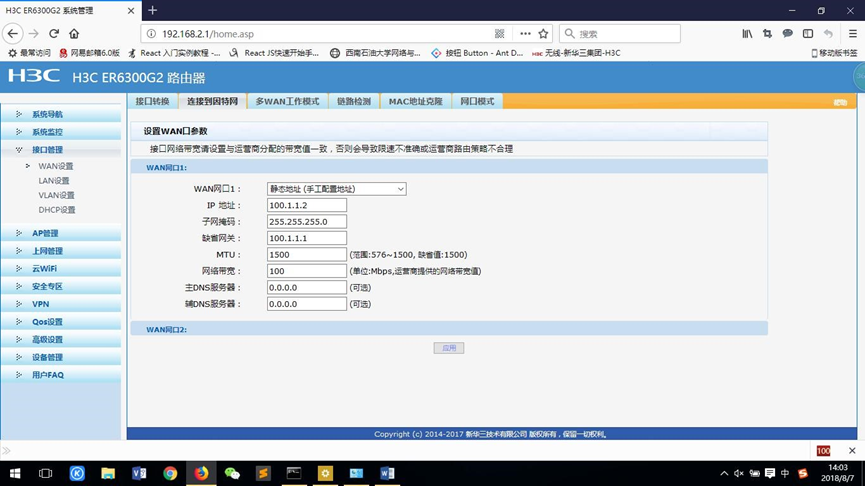

#为WAN口进行地址配置。

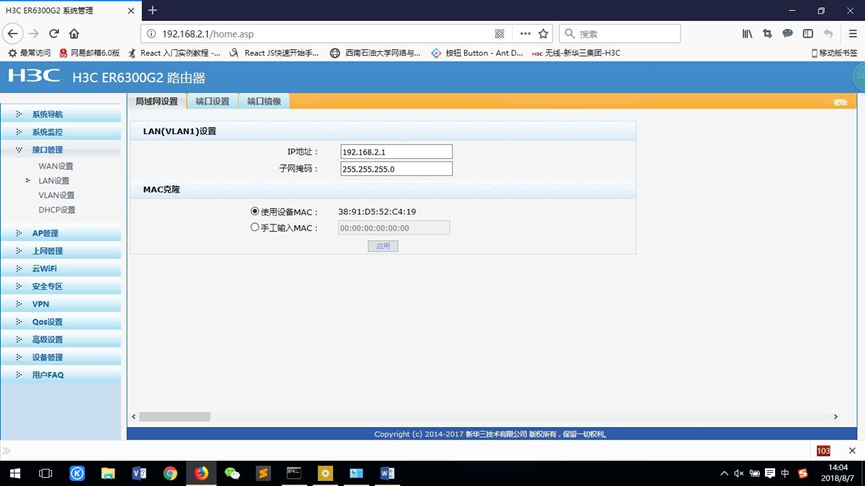

#为LAN口进行地址配置。

3.3 配置分支（C）ER8300G2-X

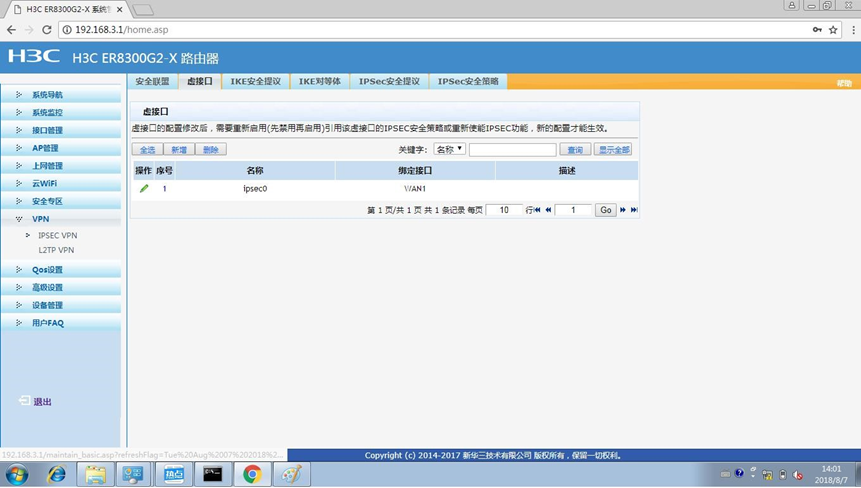

#选择“VPN→IPSEC VPN→虚接口”。单击<新增>按钮，在弹出的对话框中选择一个虚接口通道，并将其与对应的出接口进行绑定，单击<增加>按钮完成操作

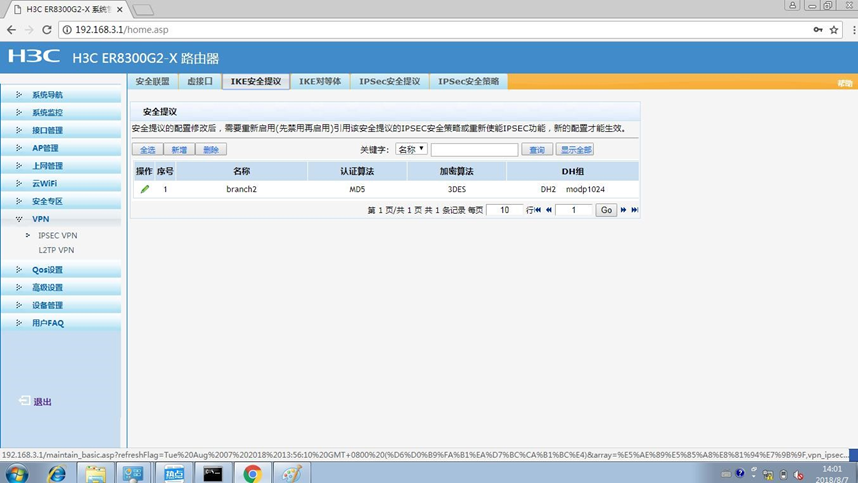

#选择“VPN→IPSEC VPN→IKE安全提议”。单击<新增>按钮，在弹出的对话框中输入安全提议名称，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮完成操作

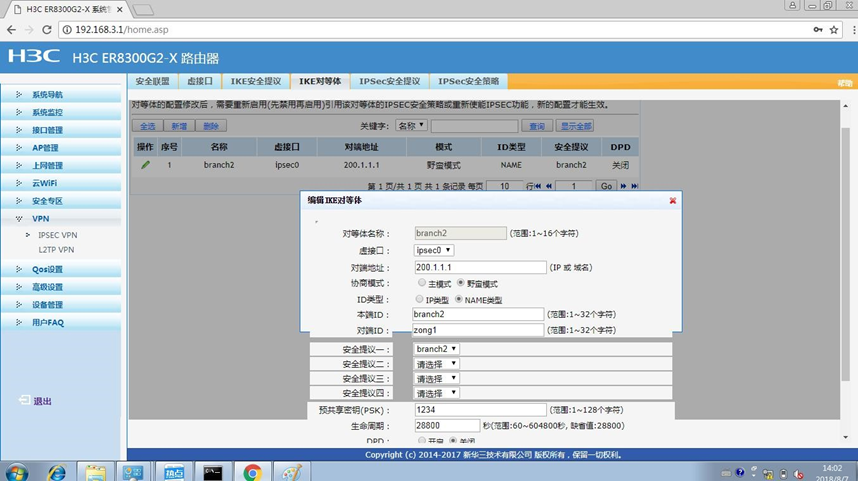

#选择“VPN→IPSEC VPN→IKE对等体”。单击<新增>按钮，在弹出的对话框中输入对等体名称，选择对应的虚接口。在“对端地址”文本框中输入IP地址，并选择已创建的安全提议等信息，单击<增加>按钮完成操作

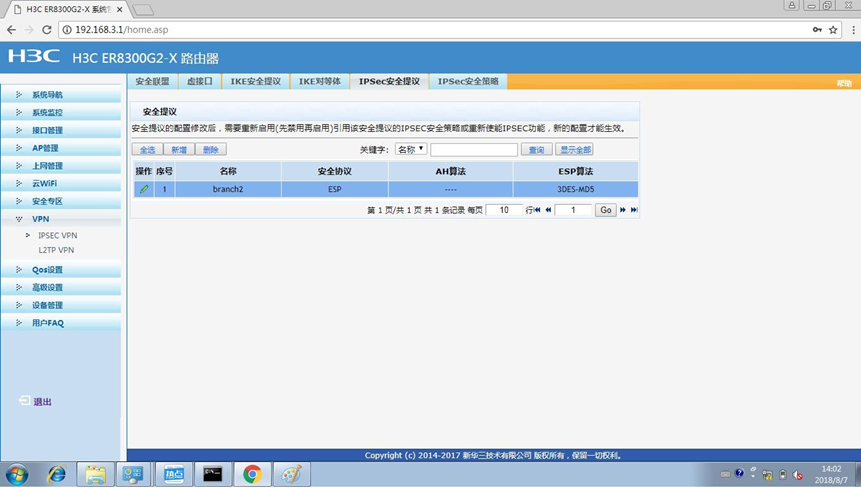

#选择“VPN→IPSEC VPN→IPSec安全提议”。单击<新增>按钮，在弹出的对话框中输入安全提议名称，选择安全协议类型为ESP，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮完成操作

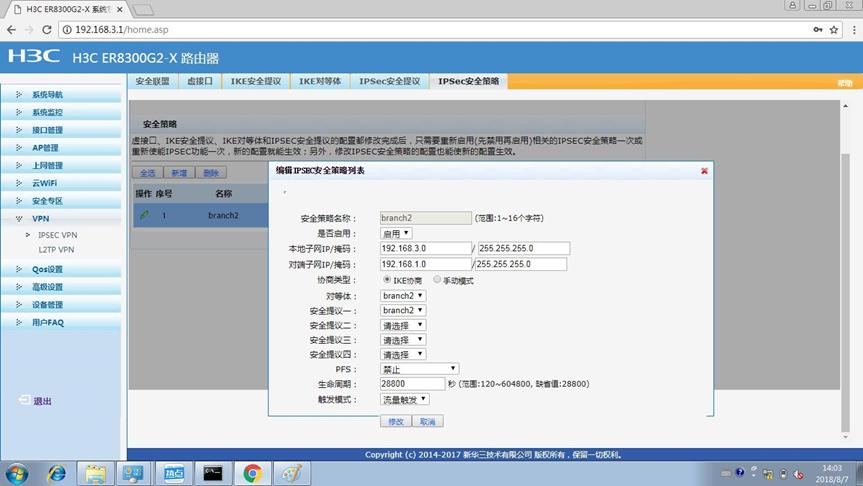

#选择“VPN→IPSEC VPN→IPSec安全策略”。选中“启用IPSec功能”复选框，单击<应用>按钮生效。单击< 新增>按钮，在弹出的对话框中输入安全策略名称，在“本地子网IP/掩码”和“对端子网IP/掩码”文本框中分别输入对应信息，并选择协商类型，对等体，安全提议，单击<增加>按钮完成操作

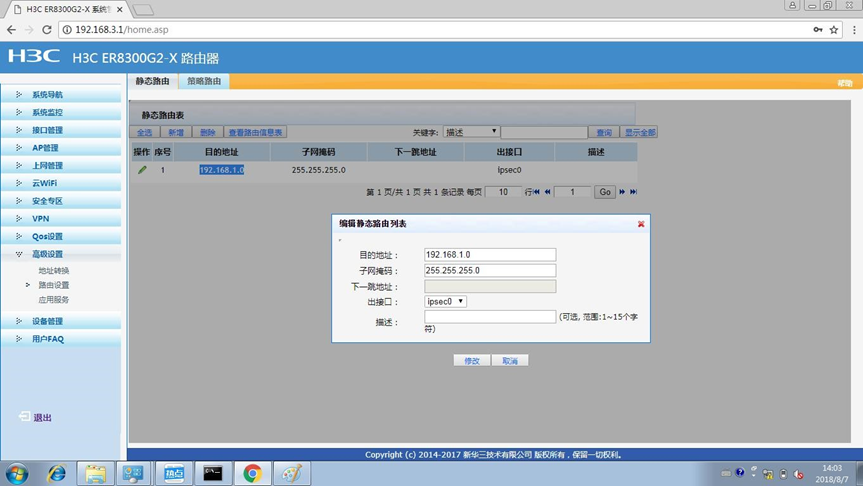

#为经过IPSec VPN隧道处理的报文设置路由，才能使隧道两端互通（一般情况下，只需要为隧道报文配置静态路由即可）。选择“高级设置→路由设置→静态路由”，单击<新增>按钮，在弹出的对话框中，设置目的地址、子网掩码等参数，单击<增加>按钮完成操作

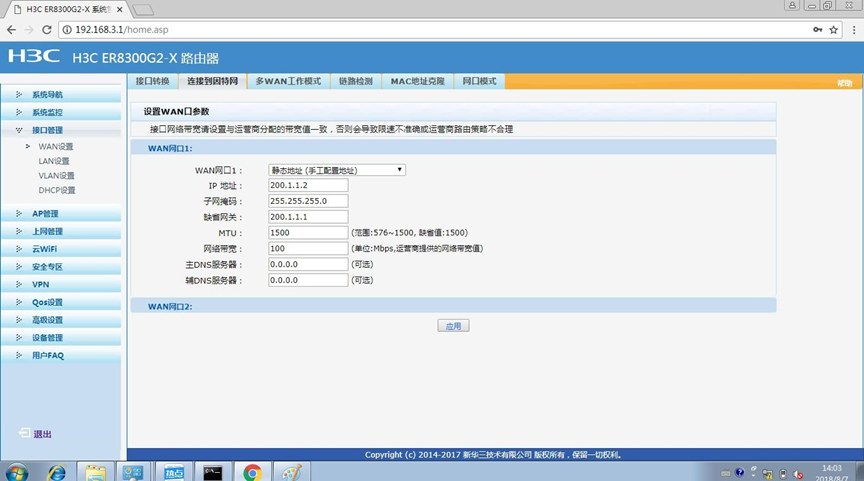

#为WAN口进行地址配置。

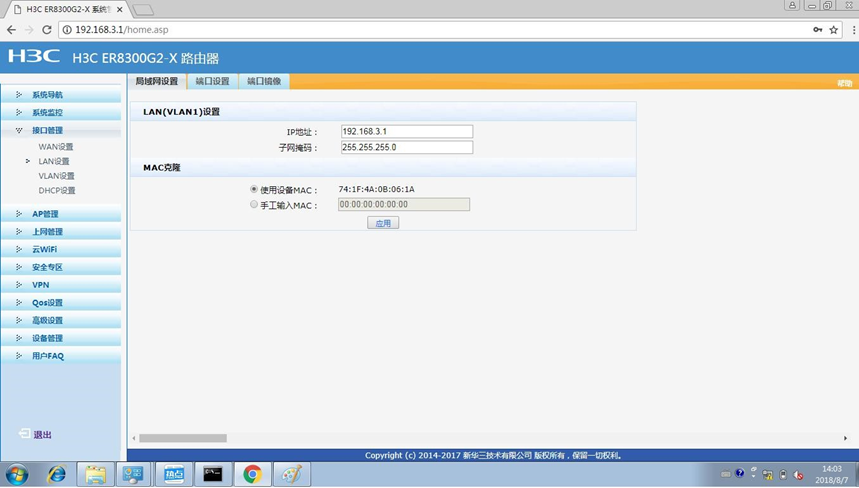

#为LAN口进行地址配置。

4 验证配置

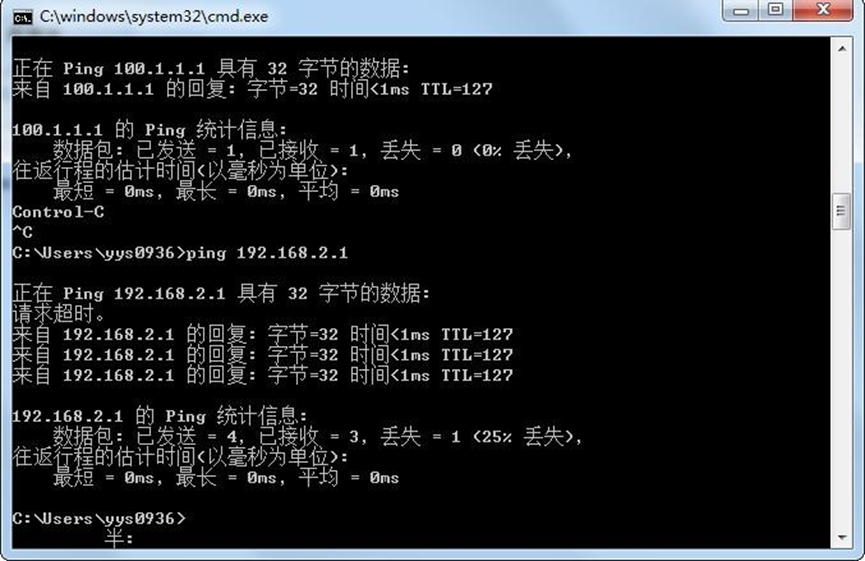

#查看VPN状态两端均设置完成后，保护流ping后建立隧道。您可以通过选择路由器的“VPN→IPSEC VPN→安全联

盟”页面，并单击<刷新>按钮来查看相应的隧道是否已成功建立。

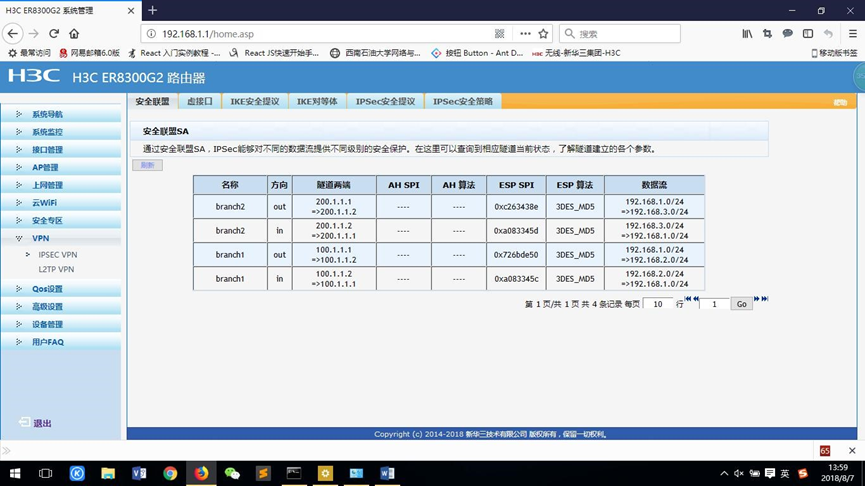

总部隧道建立图

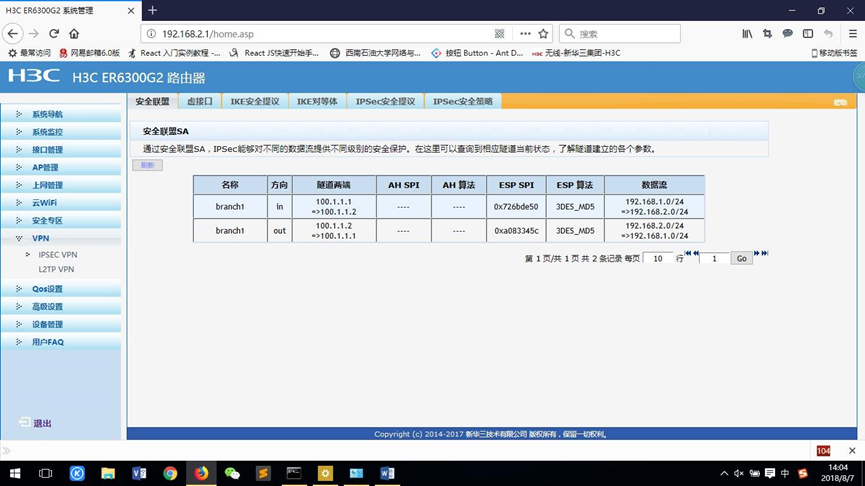

分支B隧道建立图

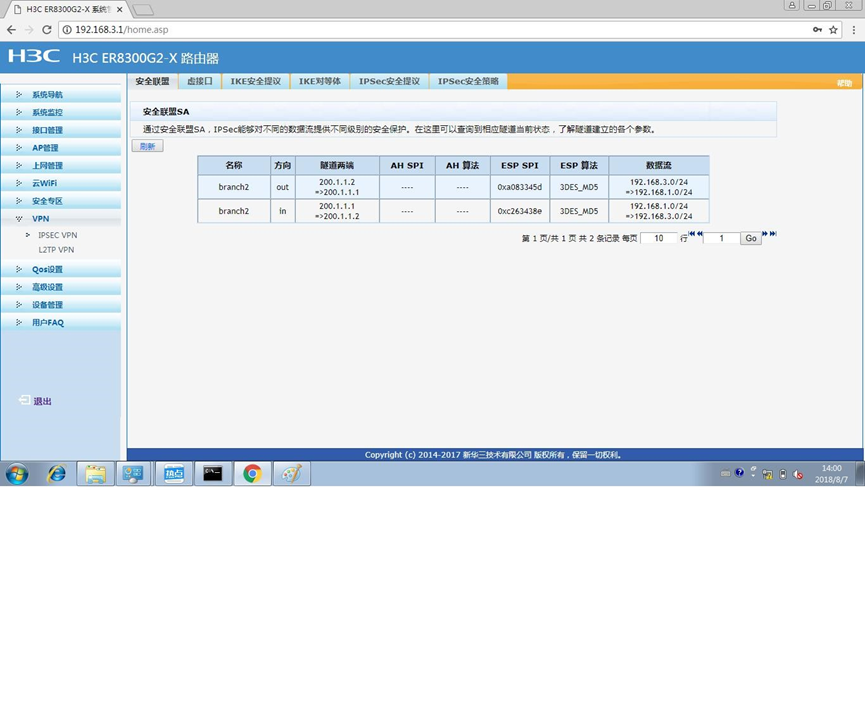

分支C隧道建立图
