ICG5000G/T/ICG6000系列路由器多出口静态路由、Track与NQA联动典型配置方法

2019-09-21发表
  • 0关注
  • 0收藏,211浏览
粉丝:4人 关注:0人

组网及说明

1 配置需求或说明

1.1  适用产品系列

本案例适用于如ICG5000GICG5000TICG6000系列的路由器


1.2  配置需求及实现的效果

当多出口采用等价路由(或者主备路由)上网时,如果某个出口与运营商是非直连(比如中间经过了一个二层传输设备)的,那么就有可能出现以下问题:二层传输设备和运营商之间的链路出现故障,此时由于MSR路由器无法感知到(G0/4接口仍然处于UP状态),以G0/4作为出口的静态路由依然生效,所以报文依然会G0/4接口发送出去,从而导致丢包和业务中断。

MSR路由器双出口(G0/3连接电信、G0/4连接联通)上网,公网两条链路采用主备模式,要求配置NQA监测主用链路,当主用链路(G0/4)出现故障时,迅速可以切换到备用链路(G0/3)上。

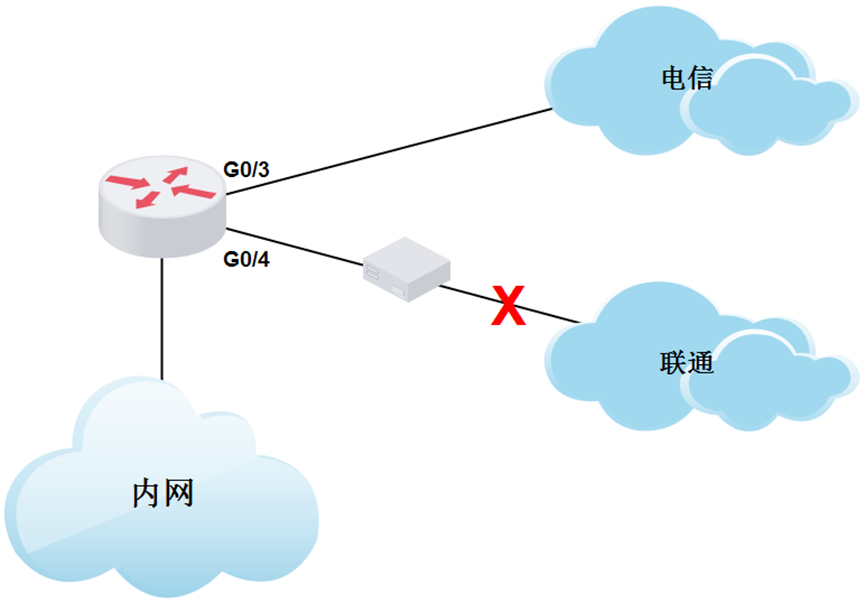

2 组网图


配置步骤

3 配置步骤

3.1  登陆设备命令行设置

#进入设备公网接口

system-view

[H3C]interface GigabitEthernet 0/3

[H3C-GigabitEthernet0/3]ip address 200.0.0.2 24

[H3C-GigabitEthernet0/3]nat outbound

[H3C-GigabitEthernet0/3]interface GigabitEthernet 0/4

[H3C-GigabitEthernet0/4]ip address 100.0.0.2 24

[H3C-GigabitEthernet0/4]nat outbound

[H3C-GigabitEthernet0/4]quit

#创建管理员名为admin、操作标签为testNQA测试组

[H3C]nqa entry admin test

#配置测试类型为ICMP-echoICMP-echo测试利用ICMP协议,根据是否接收到应答报文判断目的端设备的可达性。ICMP-echo测试的功能与ping命令类似,但ICMP-echo测试中可以指定测试的下一跳设备。在源端和目的端设备之间存在多条路径时,通过配置下一跳设备可以指定测试的路径

[H3C-nqa-admin-test-icmp-echo] type icmp-echo

#配置测试的目的地址为100.0.0.1,也就是G0/4接口的网关,即监测设备到网关的连通性。这里也可以配置监测公网的任意地址如114.114.114.114等,这样就可以规避掉运营商本身出现网络故障的风险

[H3C-nqa-admin-test-icmp-echo] destination ip 100.0.0.1

#配置测试组连续两次测试的时间间隔为3000ms

[H3C-nqa-admin-test-icmp-echo] frequency 3000

#配置探测报文的下一跳IP地址,这个一般在探测的目的地址不是网关地址的时候建议配置,本案例探测的目的地址是直连网关地址,可以不配置下一跳地址

[H3C-nqa-admin-test-icmp-echo] next-hop 100.0.0.1

#配置联动项1(连续失败3次触发联动)

[H3C-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 3 action-type trigger-only

[H3C-nqa-admin-test-icmp-echo]quit

#启动探测

[H3C] nqa schedule admin test start-time now lifetime forever

#配置Track1,关联NQA测试组(管理员为admin,操作标签为test)的联动项1

[H3C] track 1 nqa entry admin test reaction 1

#配置默认路由:下一跳地址为100.0.0.1,优先级为缺省值60,该路由与Track1关联,作为主用路由

[H3C] ip route-static 0.0.0.0 0.0.0.0 100.0.0.1 track 1

#配置默认路由:下一跳地址为200.0.0.1,优先级设置为80,作为备用路由

[H3C] ip route-static 0.0.0.0 0.0.0.0 200.0.0.1 preference 80



3.2  保存配置

[H3C]save force


3.3  验证配置结果

正常情况下,路由表里仅有从G0/4接口出去的默认路由生效

[H3C] display ip routing-table

Destinations : 9       Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

0.0.0.0/0            Static 60    0           100.1.1.1        GE/0/4

100.0.0.0/24         Direct 0    0            100.0.0.1        GE/0/4

100.0.0.2/32         Direct 0    0            127.0.0.1       InLoop0

127.0.0.0/8          Direct 0    0            127.0.0.1       InLoop0

Track项状态为Positive

[H3C] display track 1

Track ID: 1

  State: Positive

  Duration: 0 days 0 hours 16 minutes 7 seconds

  Tracked object type: NQA

  Notification delay: Positive 0, Negative 0 (in seconds)

  Tracked object:

    NQA entry: admin test

Reaction: 1

G0/4接口的运营商网关出现不可达情况,但是G0/4接口依然处于UP

Track项状态变为Negative

[H3C] display track 1

Track ID: 1

  State:Negative

  Duration: 0 days 0 hours 3 minutes 37 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Reference object:

    NQA entry: admin test

Reaction: 1



路由表里从G0/4接口出去的默认路由失效,从G0/3接口出去的默认路由生效。

[H3C]display ip interface brief

*down: administratively down

(s): spoofing  (l): loopback

Interface                Physical Protocol IP Address      Description

GE0/3                  up       up       200.0.0.2   --

GE0/4                  up       up       100.0.0.2   --

display ip routing-table

Destinations : 9       Routes : 9

Destination/Mask   Proto   Pre Cost        NextHop        Interface

0.0.0.0/0          Static  80   0           200.0.0.1       GE0/3

100.0.0.0/24       Direct  0   0           100.0.0.2        GE0/4

100.0.0.2/32       Direct  0   0           127.0.0.1       InLoop0

127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0

127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
