请问华三设备s10508怎么配置镜像端口(命令是什么) 求大佬指点
- 1关注
- 1收藏，1702浏览
问题描述：
需要在正转发数据的接口抓包，不知道命令。。。
组网及组网描述：
- 2020-09-26提问
- 举报
-
(0)
最佳答案
这两种是比较常用的，将需要抓包的流量镜像到PC上，直接抓取PC网卡的包就行
本地端口镜像配置举例（源端口方式）
1. 组网需求
· Device通过端口GigabitEthernet1/0/1和GigabitEthernet1/0/2分别连接市场部和技术部，并通过端口GigabitEthernet1/0/3连接Server。
· 通过配置源端口方式的本地端口镜像，使Server可以监控所有进、出市场部和技术部的报文。
2. 组网图
3. 配置步骤
# 创建本地镜像组1。
[Device] mirroring-group 1 local
# 配置本地镜像组1的源端口为GigabitEthernet1/0/1和GigabitEthernet1/0/2，目的端口为GigabitEthernet1/0/3。
[Device] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 gigabitethernet 1/0/2 both
[Device] mirroring-group 1 monitor-port gigabitethernet 1/0/3
# 在目的端口GigabitEthernet1/0/3上关闭生成树协议。
[Device] interface gigabitethernet 1/0/3
[Device-GigabitEthernet1/0/3] undo stp enable
[Device-GigabitEthernet1/0/3] quit
4. 验证配置
# 显示所有镜像组的配置信息。
[Device] display mirroring-group all
Mirroring group 1:
Type: Local
Status: Active
Mirroring port:
GigabitEthernet1/0/1 Both
GigabitEthernet1/0/2 Both
Monitor port: GigabitEthernet1/0/3
配置完成后，用户可以通过Server监控所有进、出市场部和技术部的报文。
二层远程端口镜像配置举例（非固定反射端口方式）
1. 组网需求
· 在一个二层网络中，Device A、Device B、Device C及Server如下图所示连接。其中，Device A通过端口GigabitEthernet1/0/1连接市场部。
· 通过配置二层远程端口镜像，使Server可以监控所有进、出市场部的报文。

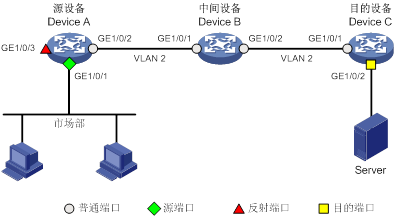

2. 组网图
3. 配置步骤
# 配置端口GigabitEthernet1/0/1为Trunk口，并允许VLAN 2的报文通过。
[DeviceC] interface gigabitethernet 1/0/1
[DeviceC-GigabitEthernet1/0/1] port link-type trunk
[DeviceC-GigabitEthernet1/0/1] port trunk permit vlan 2
[DeviceC-GigabitEthernet1/0/1] quit
# 创建远程目的镜像组2。
[DeviceC] mirroring-group 2 remote-destination
# 创建VLAN 2作为远程镜像VLAN。
# 关闭VLAN 2的MAC地址学习功能。
[DeviceC-vlan2] undo mac-address mac-learning enable
[DeviceC-vlan2] quit
# 配置远程目的镜像组2的远程镜像VLAN为VLAN 2，目的端口为GigabitEthernet1/0/2，在该端口上关闭生成树协议并将其加入VLAN 2。
[DeviceC] mirroring-group 2 remote-probe vlan 2
[DeviceC] interface gigabitethernet 1/0/2
[DeviceC-GigabitEthernet1/0/2] mirroring-group 2 monitor-port
[DeviceC-GigabitEthernet1/0/2] undo stp enable
[DeviceC-GigabitEthernet1/0/2] port access vlan 2
[DeviceC-GigabitEthernet1/0/2] quit
# 创建VLAN 2作为远程镜像VLAN。
[DeviceB] vlan 2
# 关闭VLAN 2的MAC地址学习功能。
[DeviceB-vlan2] undo mac-address mac-learning enable
[DeviceB-vlan2] quit
# 配置端口GigabitEthernet1/0/1为Trunk口，并允许VLAN 2的报文通过。
[DeviceB] interface gigabitethernet 1/0/1
[DeviceB-GigabitEthernet1/0/1] port link-type trunk
[DeviceB-GigabitEthernet1/0/1] port trunk permit vlan 2
[DeviceB-GigabitEthernet1/0/1] quit
# 配置端口GigabitEthernet1/0/2为Trunk口，并允许VLAN 2的报文通过。
[DeviceB] interface gigabitethernet 1/0/2
[DeviceB-GigabitEthernet1/0/2] port link-type trunk
[DeviceB-GigabitEthernet1/0/2] port trunk permit vlan 2
[DeviceB-GigabitEthernet1/0/2] quit
# 创建远程源镜像组1。
[DeviceA] mirroring-group 1 remote-source
# 创建VLAN 2作为远程镜像VLAN。
# 关闭VLAN 2的MAC地址学习功能。
[DeviceA-vlan2] undo mac-address mac-learning enable
[DeviceA-vlan2] quit
# 配置远程源镜像组1的远程镜像VLAN为VLAN 2，源端口为GigabitEthernet1/0/1，反射端口为GigabitEthernet1/0/3。
[DeviceA] mirroring-group 1 remote-probe vlan 2
[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 both
[DeviceA] mirroring-group 1 reflector-port gigabitethernet 1/0/3
This operation may delete all settings made on the interface. Continue? [Y/N]: y
# 配置端口GigabitEthernet1/0/2为Trunk口，并允许VLAN 2的报文通过。
[DeviceA] interface gigabitethernet 1/0/2
[DeviceA-GigabitEthernet1/0/2] port link-type trunk
[DeviceA-GigabitEthernet1/0/2] port trunk permit vlan 2
[DeviceA-GigabitEthernet1/0/2] quit
4. 验证配置
# 显示Device C上所有镜像组的配置信息。
[DeviceC] display mirroring-group all
Mirroring group 2:
Type: Remote destination
Status: Active
Monitor port: GigabitEthernet1/0/2
Remote probe VLAN: 2
# 显示Device A上所有镜像组的配置信息。
[DeviceA] display mirroring-group all
Mirroring group 1:
Type: Remote source
Status: Active
Mirroring port:
GigabitEthernet1/0/1 Both
Reflector port: GigabitEthernet1/0/3
Remote probe VLAN: 2
配置完成后，用户可以通过Server监控所有进、出市场部的报文。
- 2020-09-26回答
- 评论(0)
- 举报
-
(0)
您好，请知：
可以在交换机上配置Packet Capture来尝试报文捕获看下。
1.10 Packet Capture典型配置举例
1.10.1 远程报文捕获配置举例
1. 组网需求
在Switch的GigabitEthernet1/0/1接口上开启远程报文捕获功能，将捕获的报文上送到Wireshark软件上解析。
2. 组网图
图1-2 远程报文捕获组网图
3. 配置步骤
(1) 配置Switch
在接口GigabitEthernet1/0/1的入方向上应用QoS策略，用来限制只捕获去往Network（假设IP地址为20.1.1.0/16网段）的硬件转发报文。
# 创建IPv4高级ACL 3000，用来匹配目的地址为20.1.1.0/16网段的报文。
<Switch> system-view
[Switch] acl advanced 3000
[Switch-acl-ipv4-adv-3000] rule permit ip destination 20.1.1.0 255.255.0.0
[Switch-acl-ipv4-adv-3000] quit
# 定义流行为behavior1，配置流量镜向到CPU。
[Switch] traffic behavior behavior1
[Switch-behavior-behavior1] mirror-to cpu
[Switch-behavior-behavior1] quit
# 定义类classifier1，匹配ACL3000。
[Switch] traffic classifier classifier1
[Switch-classifier-class1] if-match acl 3000
[Switch-classifier-class1] quit
# 定义一个名为user1的策略，并在策略user1中为类classifier1指定采用流行为behavior1。
[Switch] qos policy user1
[Switch-qospolicy-user1] classifier classifier1 behavior behavior1
[Switch-qospolicy-user1] quit
# 将策略user1应用到接口GigabitEthernet1/0/1的入方向上。
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] qos apply policy user1 inbound
[Switch-GigabitEthernet1/0/1] quit
[Switch] quit
# 在GigabitEthernet1/0/1上开启远程报文捕获功能，指定RPCAP服务端口号为2014。
<Switch> packet-capture remote interface gigabitethernet 1/0/1 port 2014
(2) 配置Wireshark
a. 在PC上打开Wireshark软件，选择“Capture > Options”。
b. 选择“Interface > Remote”。
c. 输入Switch的IP地址（该地址必须和Wireshark路由可达）和绑定的RPCAP服务端口号2014。
d. 点击<OK>按钮，再点击<Start>按钮启动捕获。此时在报文捕获窗口可看到捕获到的报文。
1.10.2 特性包报文捕获配置举例
1. 组网需求
在Switch A的Gigabitethernet1/0/1接口上开启报文捕获功能。配置捕获接口Gigabitethernet1/0/1入方向上的硬件转发与软件转发报文。
2. 组网图
3. 配置步骤
# 创建IPv4高级ACL 3000，并定制如下规则：只捕获源IP为192.168.56.1的报文。
[SwitchA] acl advanced 3000
[SwitchA-acl-ipv4-adv-3000] rule permit ip source 192.168.56.1 0
[SwitchA-acl-ipv4-adv-3000] quit
# 定义流行为behavior1，配置流量镜向到CPU。
[SwitchA] traffic behavior behavior1
[SwitchA-behavior-behavior1] mirror-to cpu
[SwitchA-behavior-behavior1] quit
# 定义类classifier1，匹配ACL3000。
[SwitchA] traffic classifier classifier1
[SwitchA-classifier-classifier1] if-match acl 3000
[SwitchA-classifier-classifier1] quit
# 定义一个名为user1的策略，并在策略user1中为类classifier1指定采用流行为behavior1。
[SwitchA-qospolicy-user1] classifier classifier1 behavior behavior1
[SwitchA-qospolicy-user1] quit
#将策略user1应用到接口GigabitEthernet1/0/1的入方向上。
[SwitchA] interface gigabitethernet 1/0/1
[SwitchA-GigabitEthernet1/0/1] qos apply policy user1 inbound
[SwitchA-GigabitEthernet1/0/1] quit
[SwitchA] quit
# 开启Gigabitethernet1/0/1接口上的报文捕获功能，捕获软硬件转发报文。
<SwitchA> packet-capture interface gigabitethernet 1/0/1
Capturing on 'Gigabitethernet1/0/1'
1 0.000000 192.168.56.1 -> 192.168.56.2 TCP 62 6325 > telnet [SYN] Seq=0 Win
=65535 Len=0 MSS=1460 SACK_PERM=1
2 0.000061 192.168.56.1 -> 192.168.56.2 TCP 60 6325 > telnet [ACK] Seq=1 Ack
=1 Win=65535 Len=0
3 0.024370 192.168.56.1 -> 192.168.56.2 TELNET 60 Telnet Data ...
4 0.024449 192.168.56.1 -> 192.168.56.2 TELNET 78 Telnet Data ...
5 0.025766 192.168.56.1 -> 192.168.56.2 TELNET 65 Telnet Data ...
6 0.035096 192.168.56.1 -> 192.168.56.2 TELNET 60 Telnet Data ...
7 0.047317 192.168.56.1 -> 192.168.56.2 TCP 60 6325 > telnet [ACK] Seq=42 Ac
k=434 Win=65102 Len=0
8 0.050994 192.168.56.1 -> 192.168.56.2 TCP 60 6325 > telnet [ACK] Seq=42 Ac
k=436 Win=65100 Len=0
9 0.052401 192.168.56.1 -> 192.168.56.2 TCP 60 6325 > telnet [ACK] Seq=42 Ac
k=438 Win=65098 Len=0
10 0.057736 192.168.56.1 -> 192.168.56.2 TCP 60 6325 > telnet [ACK] Seq=42 Ac
k=440 Win=65096 Len=0
10 packets captured
1.10.3 报文捕获并解析文件配置举例
1. 组网需求
· 在SwitchA的Gigabitethernet 1/0/1接口上开启报文捕获功能，配置捕获报文的个数为10个，配置将捕获的报文存入文件a.pcap。
· 配置捕获报文完成后，开启解析a.pcap报文文件。
2. 组网图
图1-4 Packet Capture捕获报文并解析报文文件组网图
3. 配置步骤
# 开启Gigabitethernet1/0/1接口上的报文捕获功能，指定捕获报文个数上限为10，指定捕获的报文存入文件a.pcap。
Capturing on 'Gigabitethernet1/0/1'
# 开启报文解析功能，指定解析的完整文件名为flash:/a.pcap。
<SwitchA> packet-capture read flash:/a.pcap
1 0.000000 192.168.56.1 -> 192.168.56.2 TCP 62 6325 > telnet [SYN] Seq=0 Win
=65535 Len=0 MSS=1460 SACK_PERM=1
2 0.000061 192.168.56.1 -> 192.168.56.2 TCP 60 6325 > telnet [ACK] Seq=1 Ack
=1 Win=65535 Len=0
3 0.024370 192.168.56.1 -> 192.168.56.2 TELNET 60 Telnet Data ...
4 0.024449 192.168.56.1 -> 192.168.56.2 TELNET 78 Telnet Data ...
5 0.025766 192.168.56.1 -> 192.168.56.2 TELNET 65 Telnet Data ...
6 0.035096 192.168.56.1 -> 192.168.56.2 TELNET 60 Telnet Data ...
7 0.047317 192.168.56.1 -> 192.168.56.2 TCP 60 6325 > telnet [ACK] Seq=42 Ac
k=434 Win=65102 Len=0
8 0.050994 192.168.56.1 -> 192.168.56.2 TCP 60 6325 > telnet [ACK] Seq=42 Ac
k=436 Win=65100 Len=0
9 0.052401 192.168.56.1 -> 192.168.56.2 TCP 60 6325 > telnet [ACK] Seq=42 Ac
k=438 Win=65098 Len=0
10 0.057736 192.168.56.1 -> 192.168.56.2 TCP 60 6325 > telnet [ACK] Seq=42 Ac
k=440 Win=65096 Len=0
