2台5130做堆叠如何配置
- 1关注
- 1收藏，1205浏览
问题描述：
两台5130交换机做irf，分别是A和B，A作为主，已经设置了优先级10，关闭了25号口，irf接口1绑定了25号口，是通过web界面操作的，B也进行了对应的操作，现在A显示如图，请问还需要怎么配置，官方文档看不太懂，是菜鸟，现在A已经关闭了25号口
组网及组网描述：
A做了vlan1 与vlan2 1 2 25 26四个口在VLAN2下，网段为192.168.1.1/24
- 2020-10-08提问
- 举报
-
(0)
最佳答案
按照如下案例配置就行注意irfport1 必须对应irfport2既irfport 1/1 对应irf2/2
- 2020-10-08回答
- 评论(6)
- 举报
-
(0)
您好，请知：
以下是IRF的配置举例，请参考：
1.8 IRF典型配置举例
1.8.1 IRF典型配置举例（LACP MAD检测方式）
1. 组网需求
由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。
2. 组网图

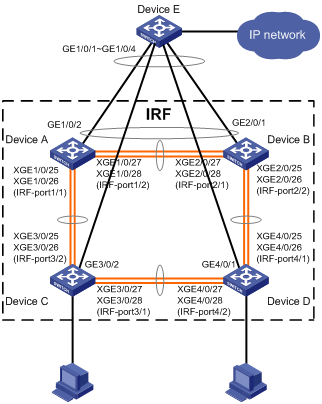

图1-14 IRF典型配置组网图（LACP MAD检测方式）
3. 配置思路
· Device A提供的接入端口数目已经不能满足网络需求，需要另外增加三台设备Device B、Device C和Device D。
· 鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建接入层（即在四台设备上配置IRF功能）。
· 为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为网络中有一台中间设备Device E，支持LACP协议，因此可采用LACP MAD检测。
· 为提高IRF链路的性能和可靠性，在成员设备间使用聚合IRF链路方式进行连接。
4. 配置步骤
# 选择一组SFP+端口作为IRF物理端口，本文中以Ten-GigabitEthernet1/0/25～Ten-GigabitEthernet1/0/28为例。关闭该组中所有端口。为便于配置，下文中将使用接口批量配置功能关闭和开启物理端口，关于接口批量配置的介绍，请参见“二层技术-以太网交换配置指导”。
[Sysname] interface range ten-gigabitethernet 1/0/25 to ten-gigabitethernet 1/0/28
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/25和Ten-GigabitEthernet1/0/26绑定。
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/25
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/26
[Sysname-irf-port1/1] quit
# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/27和Ten-GigabitEthernet1/0/28绑定。
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/27
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/28
[Sysname-irf-port1/2] quit
# 开启Ten-GigabitEthernet1/0/25～Ten-GigabitEthernet1/0/28端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 1/0/25 to ten-gigabitethernet 1/0/28
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
# 将Device B的成员编号配置为2，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
选择一组SFP+端口作为IRF物理端口，本文中以Ten-GigabitEthernet2/0/25～Ten-GigabitEthernet2/0/28为例，参照图1-14进行物理连线。
# 重新登录到设备，关闭选定端口组中的所有端口。
[Sysname] interface range ten-gigabitethernet 2/0/25 to ten-gigabitethernet 2/0/28
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/27和Ten-GigabitEthernet2/0/28绑定。
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/27
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/28
[Sysname-irf-port2/1] quit
# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/25和Ten-GigabitEthernet2/0/26绑定。
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/25
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/26
# 开启Ten-GigabitEthernet2/0/25～Ten-GigabitEthernet2/0/28端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 2/0/25 to ten-gigabitethernet 2/0/28
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(3) Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。
(4) 配置Device C
# 将Device C的成员编号配置为3，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 3
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
#选择一组SFP+端口作为IRF物理端口，本文中以Ten-GigabitEthernet3/0/25～Ten-GigabitEthernet3/0/28为例，参照图1-14进行物理连线。
# 重新登录到设备，关闭选定端口组中的所有端口。
[Sysname] interface range ten-gigabitethernet 3/0/25 to ten-gigabitethernet 3/0/28
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口3/1，并将它与物理端口Ten-GigabitEthernet3/0/27和Ten-GigabitEthernet3/0/28绑定。
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/27
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/28
[Sysname-irf-port3/1] quit
# 配置IRF端口3/2，并将它与物理端口Ten-GigabitEthernet3/0/25和Ten-GigabitEthernet3/0/26绑定。
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/25
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/26
[Sysname-irf-port3/2] quit
# 开启Ten-GigabitEthernet3/0/25～Ten-GigabitEthernet3/0/28端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 3/0/25 to ten-gigabitethernet 3/0/28
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(5) Device C将自动重启，加入Device A和Device B已经形成的IRF。
(6) 配置Device D
# 将Device D的成员编号配置为4，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 4
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
#选择一组SFP+端口作为IRF物理端口，本文中以Ten-GigabitEthernet4/0/25～Ten-GigabitEthernet4/0/28为例，参照图1-14进行物理连线。
# 重新登录到设备，关闭选定端口组中的所有端口。
[Sysname] interface range ten-gigabitethernet 4/0/25 to ten-gigabitethernet 4/0/28
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口4/1，并将它与物理端口Ten-GigabitEthernet4/0/25和Ten-GigabitEthernet4/0/26绑定。
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/25
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/26
[Sysname-irf-port4/1] quit
# 配置IRF端口4/2，并将它与物理端口Ten-GigabitEthernet4/0/27和Ten-GigabitEthernet4/0/28绑定。
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/27
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/28
[Sysname-irf-port4/2] quit
# 开启Ten-GigabitEthernet4/0/25～Ten-GigabitEthernet4/0/28端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 4/0/25 to ten-gigabitethernet 4/0/28
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(7) Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。
(8) 配置LACP MAD
# 设置IRF域编号为1。
[Sysname] irf domain 1
# 创建一个动态聚合接口，并使能LACP MAD检测功能。
[Sysname] interface bridge-aggregation 2
[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic
[Sysname-Bridge-Aggregation2] mad enable
You need to assign a domain ID (range: 0-4294967295)
[Current domain is: 1]:
The assigned domain ID is: 1
Info: MAD LACP only enable on dynamic aggregation interface.
[Sysname-Bridge-Aggregation2] quit
# 在聚合接口中添加成员端口GigabitEthernet1/0/2、GigabitEthernet2/0/1、GigabitEthernet3/0/2和GigabitEthernet4/0/1，用于Device A和Device B实现LACP MAD检测。
[Sysname] interface gigabitethernet 1/0/2
[Sysname-GigabitEthernet1/0/2] port link-aggregation group 2
[Sysname-GigabitEthernet1/0/2] quit
[Sysname] interface gigabitethernet 2/0/1
[Sysname-GigabitEthernet2/0/1] port link-aggregation group 2
[Sysname-GigabitEthernet2/0/1] quit
[Sysname] interface gigabitethernet 3/0/2
[Sysname-GigabitEthernet3/0/2] port link-aggregation group 2
[Sysname-GigabitEthernet3/0/2] quit
[Sysname] interface gigabitethernet 4/0/1
[Sysname-GigabitEthernet4/0/1] port link-aggregation group 2
[Sysname-GigabitEthernet4/0/1] quit
Device E作为中间设备来转发、处理LACP协议报文，协助IRF中的四台成员设备进行多Active检测。从节约成本的角度考虑，使用一台支持LACP协议扩展功能的交换机即可。
如果中间设备是一个IRF系统，则必须通过配置确保其IRF域编号与被检测的IRF系统不同。
# 创建一个动态聚合接口。
[Sysname] interface bridge-aggregation 2
[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic
[Sysname-Bridge-Aggregation2] quit
# 在聚合接口中添加成员端口GigabitEthernet1/0/1～GigabitEthernet1/0/4，用于帮助LACP MAD检测。
[Sysname] interface gigabitethernet 1/0/1
[Sysname-GigabitEthernet1/0/1] port link-aggregation group 2
[Sysname-GigabitEthernet1/0/1] quit
[Sysname] interface gigabitethernet 1/0/2
[Sysname-GigabitEthernet1/0/2] port link-aggregation group 2
[Sysname-GigabitEthernet1/0/2] quit
[Sysname] interface gigabitethernet 1/0/3
[Sysname-GigabitEthernet1/0/3] port link-aggregation group 2
[Sysname-GigabitEthernet1/0/3] quit
[Sysname] interface gigabitethernet 1/0/4
[Sysname-GigabitEthernet1/0/4] port link-aggregation group 2
以下是S5130-SI的IRF用户手册连接，请参考：
https://www.h3c.com/cn/d_201907/1210775_30005_0.htm#_Toc496615135
- 2020-10-09回答
- 评论(0)
- 举报
-
(0)
编辑答案
亲~登录后才可以操作哦!
确定你的邮箱还未认证，请认证邮箱或绑定手机后进行当前操作
举报
×
侵犯我的权益
×
侵犯了我企业的权益
×
- 1. 您举报的内容是什么？（请在邮件中列出您举报的内容和链接地址）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
- 3. 是哪家企业？（营业执照，单位登记证明等证件）
- 4. 您与该企业的关系是？（您是企业法人或被授权人，需提供企业委托授权书）
抄袭了我的内容
×
原文链接或出处
诽谤我
×
- 1. 您举报的内容以及侵犯了您什么权益？（请在邮件中列出您举报的内容、链接地址，并给出简短的说明）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
对根叔社区有害的内容
×
不规范转载
×
举报说明
大佬在嘛，我两个设备都敲完命令后，好像显示的还是没有配置成功，还是显示只有1台设备为master，现在接线是A的25\26号口接B的25\26号口，只配置了25号口
