有什么方式可以检测中间设备让本端设备的静态路由从路由表失效？

静态路由、Track与NQA联动配置举例

1. 组网需求

Router A、Router B、Router C和Router D连接了20.1.1.0/24和30.1.1.0/24两个网段，在路由器上配置静态路由以实现两个网段的互通，并配置路由备份以提高网络的可靠性。

Router A作为20.1.1.0/24网段内主机的缺省网关，在Router A上存在两条到达30.1.1.0/24网段的静态路由，下一跳分别为Router B和Router C。这两条静态路由形成备份，其中：

·     下一跳为Router B的静态路由优先级高，作为主路由。该路由可达时，Router A通过Router B将报文转发到30.1.1.0/24网段。

·     下一跳为Router C的静态路作为备份路由。

·     在Router A上通过静态路由、Track与NQA联动，实时判断主路由是否可达。当主路由不可达时，备份路由生效，Router A通过Router C将报文转发到30.1.1.0/24网段。

同样地，Router D作为30.1.1.0/24网段内主机的缺省网关，在Router D上存在两条到达20.1.1.0/24网段的静态路由，下一跳分别为Router B和Router C。这两条静态路由形成备份，其中：

·     下一跳为Router B的静态路由优先级高，作为主路由。该路由可达时，Router D通过Router B将报文转发到20.1.1.0/24网段。

·     下一跳为Router C的静态路作为备份路由。

·     在Router D上通过静态路由、Track与NQA联动，实时判断主路由是否可达。当主路由不可达时，备份路由生效，Router D通过Router C将报文转发到20.1.1.0/24网段。

2. 组网图

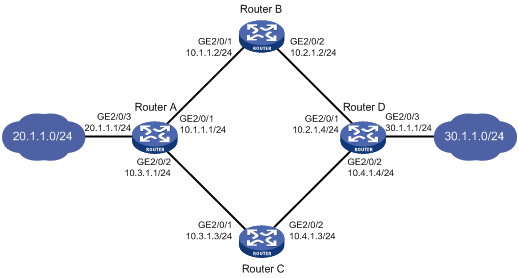

图1-5 静态路由、Track与NQA联动配置组网图

3. 配置步骤

(1)     按照图1-5配置各接口的IP地址，具体配置过程略。

(2)     配置Router A

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.1.1.2，优先级为缺省值60，该路由与Track项1关联。

<RouterA> system-view

[RouterA] ip route-static 30.1.1.0 24 10.1.1.2 track 1

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.3.1.3，优先级为80。

[RouterA] ip route-static 30.1.1.0 24 10.3.1.3 preference 80

# 配置到达10.2.1.4的静态路由：下一跳地址为10.1.1.2。

[RouterA] ip route-static 10.2.1.4 24 10.1.1.2

# 创建管理员名为admin、操作标签为test的NQA测试组。

[RouterA] nqa entry admin test

# 配置测试类型为ICMP-echo。

[RouterA-nqa-admin-test] type icmp-echo

# 配置测试的目的地址为10.2.1.4，下一跳地址为10.1.1.2，以便通过NQA检测Router A－Router B－Router D这条路径的连通性。

[RouterA-nqa-admin-test-icmp-echo] destination ip 10.2.1.4

[RouterA-nqa-admin-test-icmp-echo] next-hop 10.1.1.2

# 配置测试频率为100ms。

[RouterA-nqa-admin-test-icmp-echo] frequency 100

# 配置联动项1（连续失败5次触发联动）。

[RouterA-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only

[RouterA-nqa-admin-test-icmp-echo] quit

# 启动探测。

[RouterA] nqa schedule admin test start-time now lifetime forever

# 配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1。

[RouterA] track 1 nqa entry admin test reaction 1

(3)     配置Router B

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.2.1.4。

<RouterB> system-view

[RouterB] ip route-static 30.1.1.0 24 10.2.1.4

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.1.1.1。

[RouterB] ip route-static 20.1.1.0 24 10.1.1.1

(4)     配置Router C

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.4.1.4。

<RouterC> system-view

[RouterC] ip route-static 30.1.1.0 24 10.4.1.4

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.3.1.1。

[RouterC] ip route-static 20.1.1.0 24 10.3.1.1

(5)     配置Router D

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.2.1.2，优先级为缺省值60，该路由与Track项1关联。

<RouterD> system-view

[RouterD] ip route-static 20.1.1.0 24 10.2.1.2 track 1

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.4.1.3，优先级为80。

[RouterD] ip route-static 20.1.1.0 24 10.4.1.3 preference 80

# 配置到达10.1.1.1的静态路由：下一跳地址为10.2.1.2。

[RouterD] ip route-static 10.1.1.1 24 10.2.1.2

# 创建管理员名为admin、操作标签为test的NQA测试组。

[RouterD] nqa entry admin test

# 配置测试类型为ICMP-echo。

[RouterD-nqa-admin-test] type icmp-echo

# 配置测试的目的地址为10.1.1.1，下一跳地址为10.2.1.2，以便通过NQA检测Router D－Router B－Router A这条路径的连通性。

[RouterD-nqa-admin-test-icmp-echo] destination ip 10.1.1.1

[RouterD-nqa-admin-test-icmp-echo] next-hop 10.2.1.2

# 配置测试频率为100ms。

[RouterD-nqa-admin-test-icmp-echo] frequency 100

# 配置联动项1（连续失败5次触发联动）。

[RouterD-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only

[RouterD-nqa-admin-test-icmp-echo] quit

# 启动探测。

[RouterD] nqa schedule admin test start-time now lifetime forever

# 配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1。

[RouterD] track 1 nqa entry admin test reaction 1

4. 验证配置

# 显示Router A上Track项的信息。

[RouterA] display track all

Track ID: 1

  State: Positive

  Duration: 0 days 0 hours 0 minutes 32 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Tracked object:

    NQA entry: admin test

    Reaction: 1

# 显示Router A的路由表。

[RouterA] display ip routing-table

Destinations : 10       Routes : 10

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.1.1.0/24         Direct 0    0            10.1.1.1        GE2/0/1

10.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.2.1.0/24         Static 60   0            10.1.1.2        GE2/0/1

10.3.1.0/24         Direct 0    0            10.3.1.1        GE2/0/2

10.3.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        GE2/0/3

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Static 60   0            10.1.1.2        GE2/0/1

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

以上显示信息表示，NQA测试的结果为主路由可达（Track项状态为Positive），Router A通过Router B将报文转发到30.1.1.0/24网段。

# 在Router B上删除接口GigabitEthernet2/0/1的IP地址。

<RouterB> system-view

[RouterB] interface gigabitethernet 2/0/1

[RouterB-GigabitEthernet2/0/1] undo ip address

# 显示Router A上Track项的信息。

[RouterA] display track all

Track ID: 1

  State: Negative

  Duration: 0 days 0 hours 0 minutes 32 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Tracked object:

    NQA entry: admin test

    Reaction: 1

# 显示Router A的路由表。

[RouterA] display ip routing-table

Destinations : 10       Routes : 10

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.1.1.0/24         Direct 0    0            10.1.1.1        GE2/0/1

10.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.2.1.0/24         Static 60   0            10.1.1.2        GE2/0/1

10.3.1.0/24         Direct 0    0            10.3.1.1        GE2/0/2

10.3.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        GE2/0/3

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Static 80   0            10.3.1.3        GE2/0/2

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

以上显示信息表示，NQA测试的结果为主路由不可达（Track项状态为Negative），则备份路由生效，Router A通过Router C将报文转发到30.1.1.0/24网段。

# 主路由出现故障后，20.1.1.0/24网段内的主机仍然可以与30.1.1.0/24网段内的主机通信。

[RouterA] ping -a 20.1.1.1 30.1.1.1

Ping 30.1.1.1: 56  data bytes, press CTRL_C to break

Reply from 30.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms

Reply from 30.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms

Reply from 30.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms

Reply from 30.1.1.1: bytes=56 Sequence=4 ttl=254 time=2 ms

Reply from 30.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms

--- Ping statistics for 30.1.1.1 ---

5 packet(s) transmitted, 5 packet(s) received, 0.00% packet loss

round-trip min/avg/max/std-dev = 1/1/2/1 ms

# Router D上的显示信息与Router A类似。主路由出现故障后，30.1.1.0/24网段内的主机仍然可以与20.1.1.0/24网段内的主机通信。

[RouterD] ping -a 30.1.1.1 20.1.1.1

Ping 20.1.1.1: 56  data bytes, press CTRL_C to break

Reply from 20.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms

Reply from 20.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms

Reply from 20.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms

Reply from 20.1.1.1: bytes=56 Sequence=4 ttl=254 time=1 ms

Reply from 20.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms

--- Ping statistics for 20.1.1.1 ---

5 packet(s) transmitted, 5 packet(s) received, 0.00% packet loss

round-trip min/avg/max/std-dev = 1/1/2/1 ms
