最佳答案
l 组网需求
控制从设备Switch A的GigabitEthernet2/0/1接口接收的所有报文,都转发到下一跳202.1.1.2。
l 组网图

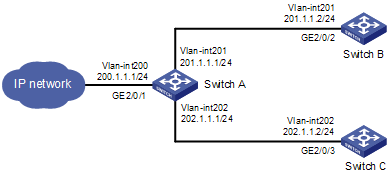

图3-1 配置通过QoS策略实现IPv4策略路由组网图
l 配置步骤
# 配置访问控制列表。
<SwitchA> system-view
[SwitchA] acl number 2000
[SwitchA-acl-basic-2000] rule 0 permit source any
[SwitchA-acl-basic-2000] quit
# 配置流分类,过滤匹配ACL 2000的所有报文。
[SwitchA] traffic classifier a
[SwitchA-classifier-a] if-match acl 2000
[SwitchA-classifier-a] quit
# 配置流行为,将流量重定向到下一跳202.1.1.2。
[SwitchA] traffic behavior a
[SwitchA-behavior-a] redirect next-hop 202.1.1.2
[SwitchA-behavior-a] quit
# 配置QoS策略。
[SwitchA] qos policy a
[SwitchA-qospolicy-a] classifier a behavior a
[SwitchA-qospolicy-a] quit
# 将QoS策略应用到接口GigabitEthernet2/0/1。
[SwitchA] interface gigabitethernet 2/0/1
[SwitchA-GigabitEthernet2/0/1] qos apply policy a inbound
l 验证结果
完成上面的配置后,当设备Switch A从GigabitEthernet2/0/1接口收到目的IP地址为201.1.1.2的报文时,此报文会被发送到Switch C,而不会发送到Switch B,说明策略路由应用成功。
(0)
以下是51、52网段PBR的配置举例
acl number 3333
rule 0 permit ip source 172.16.51.0 0.0.0.255 destination 172.16.0.0 0.0.15.255
rule 1 permit ip source 172.16.52.0 0.0.0.255 destination 172.16.0.0 0.0.15.255
acl number 3888
rule 10 permit ip source 172.16.51.0 0.0.0.255
acl number 3999
rule 20 permit ip source 172.16.52.0 0.0.0.255
policy-based-route PBR deny node 1
if-match acl 3333
policy-based-route PBR permit node 2
if-match acl 3999
apply ip-address next-hop 10.188.188.1
policy-based-route PBR permit node 3
if-match acl 3888
apply ip-address next-hop 10.188.188.1
interface Vlan-interface1230
ip address 172.16.51.254 255.255.255.0
ip policy-based-route PBR
#
interface Vlan-interface1240
ip address 172.16.52.254 255.255.255.0
ip policy-based-route PBR
(0)
暂无评论
您好,请知:
可以参考如下策略路由的配置举例:

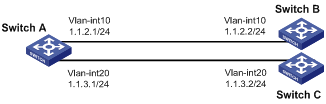

通过策略路由控制Switch A产生的报文:
· 指定所有TCP报文的下一跳为1.1.2.2;
其中,Switch A分别与Switch B和Switch C直连。
# 创建VLAN 10和VLAN 20。
[SwitchA] vlan 10
[SwitchA-vlan10] quit
[SwitchA] vlan 20
[SwitchA-vlan20] quit
# 配置接口Vlan-interface10和Vlan-interface20的IP地址。
[SwitchA] interface vlan-interface 10
[SwitchA-Vlan-interface10] ip address 1.1.2.1 24
[SwitchA-Vlan-interface10] quit
[SwitchA] interface vlan-interface 20
[SwitchA-Vlan-interface20] ip address 1.1.3.1 24
[SwitchA-Vlan-interface20] quit
# 定义访问控制列表ACL 3101,用来匹配TCP报文。
[SwitchA-acl-adv-3101] rule permit tcp
[SwitchA-acl-adv-3101] quit
# 定义5号节点,指定所有TCP报文的下一跳为1.1.2.2。
[SwitchA] policy-based-route aaa permit node 5
[SwitchA-pbr-aaa-5] if-match acl 3101
[SwitchA-pbr-aaa-5] apply next-hop 1.1.2.2
[SwitchA-pbr-aaa-5] quit
# 在Switch A上应用本地策略路由。
[SwitchA] ip local policy-based-route aaa
# 创建VLAN 10
[SwitchB] vlan 10
[SwitchB-vlan10] quit
# 配置接口Vlan-interface10的IP地址。
[SwitchB] interface vlan-interface 10
[SwitchB-Vlan-interface10] ip address 1.1.2.2 24
#创建VLAN 20
[SwitchC] vlan 20
[SwitchC-vlan20] quit
# 配置接口Vlan-interface20的IP地址。
[SwitchC] interface vlan-interface 20
[SwitchC-Vlan-interface20] ip address 1.1.3.2 24
从Switch A上通过Telnet方式登录Switch B(1.1.2.2/24),结果成功。
从Switch A上通过Telnet方式登录Switch C(1.1.3.2/24),结果失败。
从Switch A上ping Switch C(1.1.3.2/24),结果成功。
由于Telnet使用的是TCP协议,ping使用的是ICMP协议,所以由以上结果可证明:Switch A发出的TCP报文的下一跳为1.1.2.2,接口Vlan-interface20不发送TCP报文,但可以发送非TCP报文,策略路由设置成功。

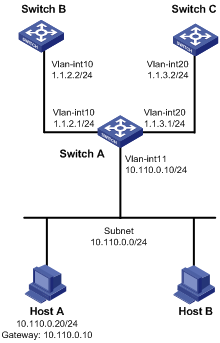

通过策略路由控制从Switch A的接口Vlan-interface11接收的报文:
· 指定所有TCP报文的下一跳为1.1.2.2;
# 创建VLAN 10和VLAN 20。
[SwitchA] vlan 10
[SwitchA-vlan10] quit
[SwitchA] vlan 20
[SwitchA-vlan20] quit
# 配置接口Vlan-interface10和Vlan-interface20的IP地址。
[SwitchA] interface vlan-interface 10
[SwitchA-Vlan-interface10] ip address 1.1.2.1 24
[SwitchA-Vlan-interface10] quit
[SwitchA] interface vlan-interface 20
[SwitchA-Vlan-interface20] ip address 1.1.3.1 24
[SwitchA-Vlan-interface20] quit
# 定义访问控制列表ACL 3101,用来匹配TCP报文。
[SwitchA-acl-adv-3101] rule permit tcp
[SwitchA-acl-adv-3101] quit
# 定义5号节点,指定所有TCP报文的下一跳为1.1.2.2。
[SwitchA] policy-based-route aaa permit node 5
[SwitchA-pbr-aaa-5] if-match acl 3101
[SwitchA-pbr-aaa-5] apply next-hop 1.1.2.2
[SwitchA-pbr-aaa-5] quit
# 在接口Vlan-interface11上应用转发策略路由,处理此接口接收的报文。
[SwitchA] interface vlan-interface 11
[SwitchA-Vlan-interface11] ip address 10.110.0.10 24
[SwitchA-Vlan-interface11] ip policy-based-route aaa
[SwitchA-Vlan-interface11] quit
# 创建VLAN 10
[SwitchB] vlan 10
[SwitchB-vlan10] quit
# 配置接口Vlan-interface10的IP地址。
[SwitchB] interface vlan-interface 10
[SwitchB-Vlan-interface10] ip address 1.1.2.2 24
[SwitchB-Vlan-interface10] quit
# 配置到网段10.110.0.0/24的静态路由。
[SwitchB] ip route-static 10.110.0.0 24 1.1.2.1
#创建VLAN 20
[SwitchC] vlan 20
[SwitchC-vlan20] quit
# 配置接口Vlan-interface20的IP地址。
[SwitchC] interface vlan-interface 20
[SwitchC-Vlan-interface20] ip address 1.1.3.2 24
[SwitchC-Vlan-interface20] quit
# 配置到网段10.110.0.0/24的静态路由。
[SwitchC] ip route-static 10.110.0.0 24 1.1.3.1
将Host A的IP地址配置为10.110.0.20/24,网关地址配置为10.110.0.10。
从Host A上通过Telnet方式登录Switch B,结果成功。
从Host A上通过Telnet方式登录Switch C,结果失败。
从Host A上ping Switch C,结果成功。
由于Telnet使用的是TCP协议,ping使用的是ICMP协议,所以由以上结果可证明:从Switch A的接口Vlan-interface11接收的TCP报文的下一跳为1.1.2.2,接口Vlan-interface20不转发TCP报文,但可以转发非TCP报文,策略路由设置成功。
