路由器做堆叠

2020-10-24提问
  • 0关注
  • 1收藏,1598浏览
粉丝:2人 关注:0人

问题描述:

各位,路由器做堆叠的话,要将物理端口与IRF端口绑定,物理端口无论有无shutdown都是可以进行绑定的吗?

组网及组网描述:


最佳答案

粉丝:5人 关注:1人

需要先shutdown 请参考案例

IRF典型配置举例(LACP MAD检测方式)

1. 组网需求

由于公司人员激增,接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量,并要求网络易管理、易维护。

2. 组网图

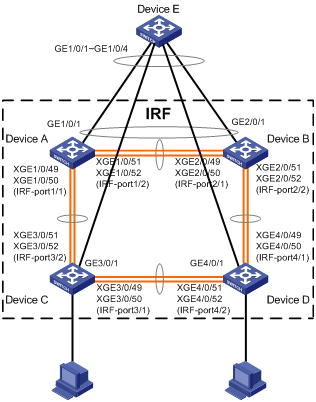

图1-14 IRF典型配置组网图(LACP MAD检测方式)



3. 配置思路

·            Device A提供的接入端口数目已经不能满足网络需求,需要另外增加三台设备Device B、Device C和Device D。

·            鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点,所以本例使用IRF技术构建接入层(即在四台设备上配置IRF功能)。

·            为了防止IRF链路故障导致IRF分裂,网络中存在两个配置冲突的IRF,需要启用MAD检测功能。因为网络中有一台中间设备Device E,支持LACP协议,所以我们采用LACP MAD检测。

·            为提高IRF链路的性能和可靠性,在成员设备间使用聚合IRF链路方式进行连接。

4. 配置步骤

根据图1-14选定IRF物理端口并关闭这些端口。为便于配置,下文中将使用接口批量配置功能关闭和开启物理端口,关于接口批量配置的介绍,请参见“二层技术-以太网交换配置指导”。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口1/1,并将它与物理端口Ten-GigabitEthernet1/0/49和Ten-GigabitEthernet1/0/50绑定。

[Sysname] irf-port 1/1

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/49

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/50

[Sysname-irf-port1/1] quit

配置IRF端口1/2,并将它与物理端口Ten-GigabitEthernet1/0/51和Ten-GigabitEthernet1/0/52绑定。

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/51

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/52

[Sysname-irf-port1/2] quit

开启Ten-GigabitEthernet1/0/49~Ten-GigabitEthernet1/0/52端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(1)       配置Device B

将Device B的成员编号配置为2,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

根据图1-14选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet 2/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口2/1,并将它与物理端口Ten-GigabitEthernet2/0/49和Ten-GigabitEthernet2/0/50绑定。

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/49

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/50

[Sysname-irf-port2/1] quit

配置IRF端口2/2,并将它与物理端口Ten-GigabitEthernet2/0/51和Ten-GigabitEthernet2/0/52绑定。

[Sysname] irf-port 2/2

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/51

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/52

开启Ten-GigabitEthernet2/0/49~Ten-GigabitEthernet2/0/52端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet 2/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)       Device A和Device B间将会进行主设备竞选,竞选失败的一方将重启,重启完成后,IRF形成。

(3)       配置Device C

将Device C的成员编号配置为3,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 3

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

根据图1-14选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 3/0/49 to ten-gigabitethernet 3/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口3/1,并将它与物理端口Ten-GigabitEthernet3/0/49和Ten-GigabitEthernet3/0/50绑定。

[Sysname] irf-port 3/1

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/49

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/50

[Sysname-irf-port3/1] quit

配置IRF端口3/2,并将它与物理端口Ten-GigabitEthernet3/0/51和Ten-GigabitEthernet3/0/52绑定。

[Sysname] irf-port 3/2

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/51

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/52

[Sysname-irf-port3/2] quit

开启Ten-GigabitEthernet3/0/49~Ten-GigabitEthernet3/0/52端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 3/0/49 to ten-gigabitethernet 3/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(4)       Device C将自动重启,加入Device A和Device B已经形成的IRF。

(5)       配置Device D

将Device D的成员编号配置为4,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 4

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

#根据图1-14选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 4/0/49 to ten-gigabitethernet 4/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口4/1,并将它与物理端口Ten-GigabitEthernet4/0/49和Ten-GigabitEthernet4/0/50绑定。

[Sysname] irf-port 4/1

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/49

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/50

[Sysname-irf-port4/1] quit

配置IRF端口4/2,并将它与物理端口Ten-GigabitEthernet4/0/51和Ten-GigabitEthernet4/0/52绑定。

[Sysname] irf-port 4/2

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/51

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/52

[Sysname-irf-port4/2] quit

开启Ten-GigabitEthernet4/0/49~Ten-GigabitEthernet4/0/52端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 4/0/49 to ten-gigabitethernet 4/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(6)       Device D将自动重启,加入Device A、Device B和Device C已经形成的IRF。

(7)       配置LACP MAD

设置IRF域编号为1。

<Sysname> system-view

[Sysname] irf domain 1

创建一个动态聚合接口,并使能LACP MAD检测功能。

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] mad enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 1]:

 The assigned  domain ID is: 1

 Info: MAD LACP only enable on dynamic aggregation interface.

[Sysname-Bridge-Aggregation2] quit

在聚合接口中添加成员端口GigabitEthernet1/0/1、GigabitEthernet2/0/1、GigabitEthernet3/0/1和GigabitEthernet4/0/1,用于Device A和Device B实现LACP MAD检测。

[Sysname] interface range gigabitethernet 1/0/1 gigabitethernet 2/0/1 gigabitethernet 3/0/1 gigabitethernet 4/0/1

[Sysname-if-range] port link-aggregation group 2

[Sysname-if-range] quit

(8)       配置中间设备Device E

Device E作为中间设备来转发、处理LACP协议报文,协助IRF中的四台成员设备进行多Active检测。从节约成本的角度考虑,使用一台支持LACP协议扩展功能的交换机即可。

注意

如果中间设备是一个IRF系统,则必须通过配置确保其IRF域编号与被检测的IRF系统不同。



创建一个动态聚合接口。

<Sysname> system-view

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] quit

在聚合接口中添加成员端口GigabitEthernet1/0/1~GigabitEthernet1/0/4,用于帮助LACP MAD检测。

[Sysname] interface range gigabitethernet 1/0/1 to gigabitethernet 1/0/4

[Sysname-if-range] port link-aggregation group 2

[Sysname-if-range] quit

暂无评论

2 个回答
粉丝:121人 关注:6人

您好,请知:

需要将shutdown物理端口以后再加入到IRF成员端口,如果没有shutdown就直接添加的话会添加失败,同时会提示先shutdown了再加入成员端口,请悉知!

以下是IRF的配置举例,请参考:

IRF典型配置举例(LACP MAD检测方式)

1. 组网需求

由于公司人员激增,接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量,并要求网络易管理、易维护。

2. 组网图

图1-14 IRF典型配置组网图(LACP MAD检测方式)



3. 配置思路

·            Device A提供的接入端口数目已经不能满足网络需求,需要另外增加三台设备Device B、Device C和Device D。

·            鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点,所以本例使用IRF技术构建接入层(即在四台设备上配置IRF功能)。

·            为了防止IRF链路故障导致IRF分裂,网络中存在两个配置冲突的IRF,需要启用MAD检测功能。因为网络中有一台中间设备Device E,支持LACP协议,所以我们采用LACP MAD检测。

·            为提高IRF链路的性能和可靠性,在成员设备间使用聚合IRF链路方式进行连接。

4. 配置步骤

根据图1-14选定IRF物理端口并关闭这些端口。为便于配置,下文中将使用接口批量配置功能关闭和开启物理端口,关于接口批量配置的介绍,请参见“二层技术-以太网交换配置指导”。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口1/1,并将它与物理端口Ten-GigabitEthernet1/0/49和Ten-GigabitEthernet1/0/50绑定。

[Sysname] irf-port 1/1

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/49

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/50

[Sysname-irf-port1/1] quit

配置IRF端口1/2,并将它与物理端口Ten-GigabitEthernet1/0/51和Ten-GigabitEthernet1/0/52绑定。

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/51

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/52

[Sysname-irf-port1/2] quit

开启Ten-GigabitEthernet1/0/49~Ten-GigabitEthernet1/0/52端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(1)       配置Device B

将Device B的成员编号配置为2,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

根据图1-14选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet 2/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口2/1,并将它与物理端口Ten-GigabitEthernet2/0/49和Ten-GigabitEthernet2/0/50绑定。

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/49

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/50

[Sysname-irf-port2/1] quit

配置IRF端口2/2,并将它与物理端口Ten-GigabitEthernet2/0/51和Ten-GigabitEthernet2/0/52绑定。

[Sysname] irf-port 2/2

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/51

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/52

开启Ten-GigabitEthernet2/0/49~Ten-GigabitEthernet2/0/52端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet 2/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)       Device A和Device B间将会进行主设备竞选,竞选失败的一方将重启,重启完成后,IRF形成。

(3)       配置Device C

将Device C的成员编号配置为3,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 3

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

根据图1-14选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 3/0/49 to ten-gigabitethernet 3/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口3/1,并将它与物理端口Ten-GigabitEthernet3/0/49和Ten-GigabitEthernet3/0/50绑定。

[Sysname] irf-port 3/1

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/49

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/50

[Sysname-irf-port3/1] quit

配置IRF端口3/2,并将它与物理端口Ten-GigabitEthernet3/0/51和Ten-GigabitEthernet3/0/52绑定。

[Sysname] irf-port 3/2

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/51

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/52

[Sysname-irf-port3/2] quit

开启Ten-GigabitEthernet3/0/49~Ten-GigabitEthernet3/0/52端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 3/0/49 to ten-gigabitethernet 3/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(4)       Device C将自动重启,加入Device A和Device B已经形成的IRF。

(5)       配置Device D

将Device D的成员编号配置为4,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 4

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

#根据图1-14选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 4/0/49 to ten-gigabitethernet 4/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口4/1,并将它与物理端口Ten-GigabitEthernet4/0/49和Ten-GigabitEthernet4/0/50绑定。

[Sysname] irf-port 4/1

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/49

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/50

[Sysname-irf-port4/1] quit

配置IRF端口4/2,并将它与物理端口Ten-GigabitEthernet4/0/51和Ten-GigabitEthernet4/0/52绑定。

[Sysname] irf-port 4/2

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/51

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/52

[Sysname-irf-port4/2] quit

开启Ten-GigabitEthernet4/0/49~Ten-GigabitEthernet4/0/52端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 4/0/49 to ten-gigabitethernet 4/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(6)       Device D将自动重启,加入Device A、Device B和Device C已经形成的IRF。

(7)       配置LACP MAD

设置IRF域编号为1。

<Sysname> system-view

[Sysname] irf domain 1

创建一个动态聚合接口,并使能LACP MAD检测功能。

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] mad enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 1]:

 The assigned  domain ID is: 1

 Info: MAD LACP only enable on dynamic aggregation interface.

[Sysname-Bridge-Aggregation2] quit

在聚合接口中添加成员端口GigabitEthernet1/0/1、GigabitEthernet2/0/1、GigabitEthernet3/0/1和GigabitEthernet4/0/1,用于Device A和Device B实现LACP MAD检测。

[Sysname] interface range gigabitethernet 1/0/1 gigabitethernet 2/0/1 gigabitethernet 3/0/1 gigabitethernet 4/0/1

[Sysname-if-range] port link-aggregation group 2

[Sysname-if-range] quit

(8)       配置中间设备Device E

Device E作为中间设备来转发、处理LACP协议报文,协助IRF中的四台成员设备进行多Active检测。从节约成本的角度考虑,使用一台支持LACP协议扩展功能的交换机即可。

注意

如果中间设备是一个IRF系统,则必须通过配置确保其IRF域编号与被检测的IRF系统不同。



创建一个动态聚合接口。

<Sysname> system-view

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] quit

在聚合接口中添加成员端口GigabitEthernet1/0/1~GigabitEthernet1/0/4,用于帮助LACP MAD检测。

[Sysname] interface range gigabitethernet 1/0/1 to gigabitethernet 1/0/4

[Sysname-if-range] port link-aggregation group 2

[Sysname-if-range] quit

暂无评论

粉丝:6人 关注:0人

路由器的接口只有在手工SHUTDOWN的条件下才可能绑定至IRF接口,绑定至IRF接口完成后,需要再将shutdown的接口手工打开

暂无评论

编辑答案

你正在编辑答案

如果你要对问题或其他回答进行点评或询问,请使用评论功能。

分享扩散:

提出建议

    +

亲~登录后才可以操作哦!

确定

亲~检测到您登陆的账号未在http://hclhub.h3c.com进行注册

注册后可访问此模块

跳转hclhub

你的邮箱还未认证,请认证邮箱或绑定手机后进行当前操作

举报

×

侵犯我的权益 >
对根叔社区有害的内容 >
辱骂、歧视、挑衅等(不友善)

侵犯我的权益

×

泄露了我的隐私 >
侵犯了我企业的权益 >
抄袭了我的内容 >
诽谤我 >
辱骂、歧视、挑衅等(不友善)
骚扰我

泄露了我的隐私

×

您好,当您发现根叔知了上有泄漏您隐私的内容时,您可以向根叔知了进行举报。 请您把以下内容通过邮件发送到zhiliao@h3c.com 邮箱,我们会尽快处理。
  • 1. 您认为哪些内容泄露了您的隐私?(请在邮件中列出您举报的内容、链接地址,并给出简短的说明)
  • 2. 您是谁?(身份证明材料,可以是身份证或护照等证件)

侵犯了我企业的权益

×

您好,当您发现根叔知了上有关于您企业的造谣与诽谤、商业侵权等内容时,您可以向根叔知了进行举报。 请您把以下内容通过邮件发送到 zhiliao@h3c.com 邮箱,我们会在审核后尽快给您答复。
  • 1. 您举报的内容是什么?(请在邮件中列出您举报的内容和链接地址)
  • 2. 您是谁?(身份证明材料,可以是身份证或护照等证件)
  • 3. 是哪家企业?(营业执照,单位登记证明等证件)
  • 4. 您与该企业的关系是?(您是企业法人或被授权人,需提供企业委托授权书)
我们认为知名企业应该坦然接受公众讨论,对于答案中不准确的部分,我们欢迎您以正式或非正式身份在根叔知了上进行澄清。

抄袭了我的内容

×

原文链接或出处

诽谤我

×

您好,当您发现根叔知了上有诽谤您的内容时,您可以向根叔知了进行举报。 请您把以下内容通过邮件发送到zhiliao@h3c.com 邮箱,我们会尽快处理。
  • 1. 您举报的内容以及侵犯了您什么权益?(请在邮件中列出您举报的内容、链接地址,并给出简短的说明)
  • 2. 您是谁?(身份证明材料,可以是身份证或护照等证件)
我们认为知名企业应该坦然接受公众讨论,对于答案中不准确的部分,我们欢迎您以正式或非正式身份在根叔知了上进行澄清。

对根叔社区有害的内容

×

垃圾广告信息
色情、暴力、血腥等违反法律法规的内容
政治敏感
不规范转载 >
辱骂、歧视、挑衅等(不友善)
骚扰我
诱导投票

不规范转载

×

举报说明
