3.5  通过Web网管登录设备典型配置举例

3.5.1  使用HTTP方式登录设备典型配置举例（FIPS模式下不支持该举例）

1. 组网需求

PC与设备通过以太网相连，设备的IP地址为192.168.0.58/24。

2. 组网图

图3-1 配置NMS登录组网图

3. 配置步骤

(2)     设备侧配置

# 通过Console口正确配置设备VLAN 1（VLAN 1为设备的缺省VLAN）接口的IP地址为192.168.0.58，子网掩码为255.255.255.0。

<Sysname> system-view

[Sysname] interface vlan-interface 1

[Sysname-VLAN-interface1] ip address 192.168.0.58 255.255.255.0

[Sysname-VLAN-interface1] quit

# 配置Web网管用户名为admin，认证口令为admin，用户级别为3级。

[Sysname] local-user admin

[Sysname-luser-admin] service-type telnet

[Sysname-luser-admin] authorization-attribute level 3

[Sysname-luser-admin] password simple admin

(1)     客户端配置

# 在PC的浏览器地址栏内输入设备的IP地址（此处设备的IP地址以192.168.0.58为例）并回车，浏览器将显示Web网管的登录页面，如图3-2所示：

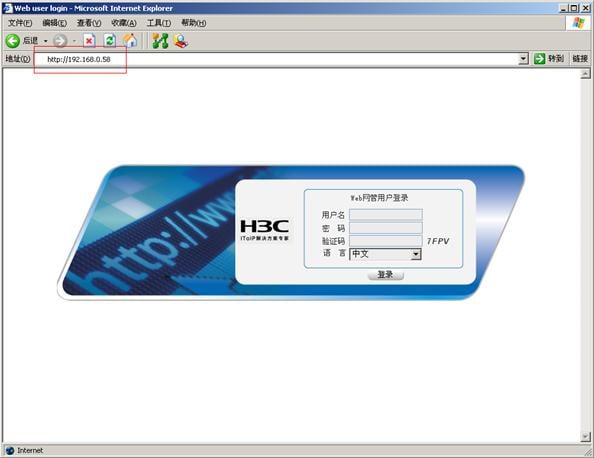

图3-2 通过Web登录设备

# 在“Web网管用户登录”对话框中输入用户名、密码及验证码（此处用户名以admin为例），并选择登录使用的语言，点击<登录>按钮后即可登录，显示Web网管初始页面。成功登录后，您可以在配置区对设备进行各种配置。

3.5.2  使用HTTPS方式登录设备典型配置举例

1. 组网需求

用户可以通过Web页面访问和控制设备。为了防止非法用户访问和控制设备，提高设备管理的安全性，设备要求用户以HTTPS（HTTP Security，支持SSL协议的HTTP）的方式登录Web页面，利用SSL协议实现用户身份验证，并保证传输的数据不被窃听和篡改。

为了满足上述需求，需要进行如下配置：

·     配置Device作为HTTPS服务器，并为Device申请证书。

·     为HTTPS客户端Host申请证书，以便Device验证其身份。

其中，负责为Device和Host颁发证书的CA（Certificate Authority，认证机构）名称为new-ca。

2. 组网图

图3-3 HTTPS配置组网图

3. 配置步骤

(1)     配置HTTPS服务器Device

# 配置PKI实体en，指定实体的通用名为http-server1、FQDN为ssl.security.com。

<Device> system-view

[Device] pki entity en

[Device-pki-entity-en] common-name http-server1

[Device-pki-entity-en] fqdn ssl.security.com

[Device-pki-entity-en] quit

# 配置PKI域1，指定信任的CA名称为new-ca、注册服务器的URL为http://10.1.2.2/certsrv/mscep/mscep.dll、证书申请的注册受理机构为RA、实体名称为en。

[Device] pki domain 1

[Device-pki-domain-1] ca identifier new-ca

[Device-pki-domain-1] certificate request url http://10.1.2.2/certsrv/mscep/mscep.dll

[Device-pki-domain-1] certificate request from ra

[Device-pki-domain-1] certificate request entity en

[Device-pki-domain-1] quit

# 生成本地的RSA密钥对。

[Device] public-key loc   al create rsa

# 获取CA的证书。

[Device] pki retrieval-certificate ca domain 1

# 为Device申请证书。

[Device] pki request-certificate domain 1

# 创建SSL服务器端策略myssl，指定该策略使用PKI域1，并配置服务器端需要验证客户端身份。

[Device] ssl server-policy myssl

[Device-ssl-server-policy-myssl] pki-domain 1

[Device-ssl-server-policy-myssl] client-verify enable

[Device-ssl-server-policy-myssl] quit

# 创建证书属性组mygroup1，并配置证书属性规则，该规则规定证书颁发者的DN（Distinguished Name，可识别名称）中包含new-ca。

[Device] pki certificate attribute-group mygroup1

[Device-pki-cert-attribute-group-mygroup1] attribute 1 issuer-name dn ctn new-ca

[Device-pki-cert-attribute-group-mygroup1] quit

# 创建证书访问控制策略myacp，并建立控制规则，该规则规定只有由new-ca颁发的证书可以通过证书访问控制策略的检测。

[Device] pki certificate access-control-policy myacp

[Device-pki-cert-acp-myacp] rule 1 permit mygroup1

[Device-pki-cert-acp-myacp] quit

# 配置HTTPS服务与SSL服务器端策略myssl关联。

[Device] ip https ssl-server-policy myssl

# 配置HTTPS服务与证书属性访问控制策略myacp关联，确保只有从new-ca获取证书的HTTPS客户端可以访问HTTPS服务器。

[Device] ip https certificate access-control-policy myacp

# 使能HTTPS服务。

[Device] ip https enable

# 创建本地用户usera，密码为123，服务类型为telnet。

[Device] local-user usera

[Device-luser-usera] password simple 123

[Device-luser-usera] service-type telnet

(2)     配置HTTPS客户端Host

在Host上打开IE浏览器，输入网址http://10.1.2.2/certsrv，根据提示为Host申请证书。

(3)     验证配置结果

在Host上打开IE浏览器，输入网址https://10.1.1.1，选择new-ca为Host颁发的证书，即可打开Device的Web登录页面。在登录页面，输入用户名usera，密码123，则可进入Device的Web配置页面，实现对Device的访问和控制。
