H3C S5024 支持qinq吗？如何配置qinq

您好，请知：

以下是QINQ的配置举例：

1.6  QinQ典型配置举例

1.6.1  基本QinQ配置举例

1. 组网需求

·              公司A的两个分支机构Site 1和Site 2通过运营商网络进行通信，该公司各业务使用的VLAN为VLAN 10～70；公司B的两个分支机构Site 3和Site 4也通过运营商网络进行通信，该公司各业务使用的VLAN为VLAN 30～90。

·              PE 1和PE 2为运营商网络的边缘设备，且二者通过TPID值为0x8200的第三方厂商设备进行连接。

·              通过配置，利用运营商提供的VLAN 100使公司A的两个分支机构之间实现互通，利用运营商提供的VLAN 200使公司B的两个分支机构之间实现互通。

2. 组网图

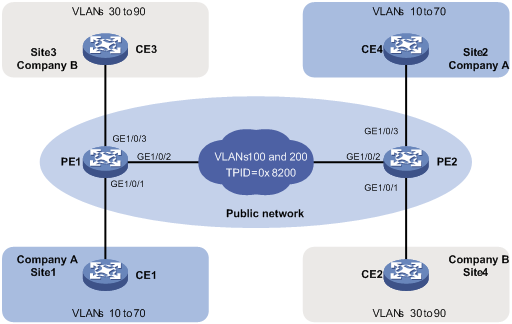

图1-4 基本QinQ配置组网图

3. 配置步骤

(1)      配置PE 1

·              配置端口GigabitEthernet1/0/1

# 配置端口为Trunk端口，且允许VLAN 100的报文通过。

<PE1> system-view

[PE1] interface GigabitEthernet 1/0/1

[PE1-GigabitEthernet1/0/1] port link-type trunk

[PE1-GigabitEthernet1/0/1] port trunk permit vlan 100

# 配置端口的缺省VLAN为VLAN 100。

[PE1-GigabitEthernet1/0/1] port trunk pvid vlan 100

# 使能端口的基本QinQ功能。

[PE1-GigabitEthernet1/0/1] qinq enable

[PE1-GigabitEthernet1/0/1] quit

·              配置端口GigabitEthernet1/0/2

# 配置端口为Trunk端口，且允许VLAN 100和VLAN 200的报文通过。

[PE1] interface GigabitEthernet 1/0/2

[PE1-GigabitEthernet1/0/2] port link-type trunk

[PE1-GigabitEthernet1/0/2] port trunk permit vlan 100 200

# 配置端口添加的外层VLAN Tag的TPID值为0x8200。

[PE1-GigabitEthernet1/0/2] qinq GigabitEthernet-type 8200

·              配置端口GigabitEthernet1/0/3

# 配置端口为Trunk端口，且允许VLAN 200的报文通过。

[PE1] interface GigabitEthernet 1/0/3

[PE1-GigabitEthernet1/0/3] port link-type trunk

[PE1-GigabitEthernet1/0/3] port trunk permit vlan 200

# 配置端口的缺省VLAN为VLAN 200。

[PE1-GigabitEthernet1/0/3] port trunk pvid vlan 200

# 使能端口的基本QinQ功能。

[PE1-GigabitEthernet1/0/3] qinq enable

[PE1-GigabitEthernet1/0/3] quit

(2)      配置PE 2

·              配置端口GigabitEthernet1/0/1

# 配置端口为Trunk端口，且允许VLAN 200的报文通过。

<PE2> system-view

[PE2] interface GigabitEthernet 1/0/1

[PE2-GigabitEthernet1/0/1] port link-type trunk

[PE2-GigabitEthernet1/0/1] port trunk permit vlan 200

# 配置端口的缺省VLAN为VLAN 200。

[PE2-GigabitEthernet1/0/1] port trunk pvid vlan 200

# 使能端口的基本QinQ功能。

[PE2-GigabitEthernet1/0/1] qinq enable

[PE2-GigabitEthernet1/0/1] quit

·              配置端口GigabitEthernet1/0/2

# 配置端口为Trunk端口，且允许VLAN 100和VLAN 200的报文通过。

[PE2] interface GigabitEthernet 1/0/2

[PE2-GigabitEthernet1/0/2] port link-type trunk

[PE2-GigabitEthernet1/0/2] port trunk permit vlan 100 200

# 配置端口添加的外层VLAN Tag的TPID值为0x8200。

[PE2-GigabitEthernet1/0/2] qinq GigabitEthernet-type 8200

·              配置端口GigabitEthernet1/0/3

# 配置端口为Trunk端口，且允许VLAN 100的报文通过。

[PE2] interface GigabitEthernet 1/0/3

[PE2-GigabitEthernet1/0/3] port link-type trunk

[PE2-GigabitEthernet1/0/3] port trunk permit vlan 100

# 配置端口的缺省VLAN为VLAN 100。

[PE2-GigabitEthernet1/0/3] port trunk pvid vlan 100

# 使能端口的基本QinQ功能。

[PE2-GigabitEthernet1/0/3] qinq enable

[PE2-GigabitEthernet1/0/3] quit

(3)      配置第三方厂商设备

对于PE 1与PE 2之间的第三方厂商设备，其关键配置如下：在连通PE 1与PE 2的端口上，都允许VLAN 100和200的报文携带VLAN Tag通过。
